Адиабатный поток

Параметры с индексом 0 – полное адиабатное торможение (h₀,p₀,t₀,v₀). В адиабатном процессе остаются постоянными.

Для идеального газа h=f(T) по таблицам

Без таблиц

Для водяного пара параметры определяются по таблицами или h-s диаграмме

Суживающееся сопло

Для определения режима течения используется относительное давление

; p₀ – давление полного торможения; p₂ – давление в среде за соплом

Если то давление в выходном сечении совпадает с давлением за соплом.

При этом (w* - скорость звука). Если же , то тогда давление в выходном сечении будет даже при сколь угодно меньшим давлении в среде за соплом. Достигается кризис течения, при котором . Параметры * называются критическими. Определяющий, , зависит от текучей среды (газа, жидкости), а точнее от показателя адиабаты . Для воздуха и других газов (близких по свойствам к идеальному) , для водяного пара .

В суживающихся соплах нельзя получить скорость больше звуковой

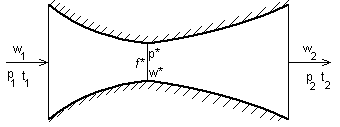

Сопло Лаваля

Если в горле (минимальном сечении) скорость звуковая , ( ) и в расширяющейся части нет скачков уплотнения, то этот режим является расчётным. Уравнение неразрывности остаётся в силе.

Расчёт параметров истечения с учётом потерь (необратимости).

Параметры д с учётом потерь, реальные значения.

φ – скоростной коэффициент

ε – коэффициент потери энергии < 1

μ – расходный коэффициент
