Московский Энергетический Институт

(Технический Университет)

Кафедра: Электронные приборы

Лабораторная работа №1

ИССЛЕДОВАНИЕ СВОЙСТВ

ЭЛЕКТРОННО-ДЫРОЧНОГО ПЕРЕХОДА.

Студент: Штукарёв Александр

Группа: ЭР-14-03

Дата:

Преподаватель: Бондаренко С. М.

Москва 2005

Цель работы: изучение закономерностей прохождения тока через электронно-дырочный (p-n) переход; изучение влияния температуры на величину тока, проходящего через p-n переход; определение электрофизических характеристик полупроводников.

Объект исследования: маломощный выпрямительный германиевый диод ( ).

Схема установки: схема для измерения прямой и обратной ветвей вольт-амперных характеристик диода.

+

_

П₁

Рис.1

Задание к лабораторной работе

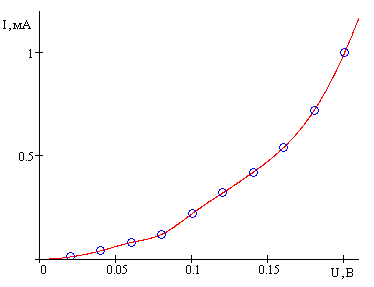

1. Снять прямую ветвь вольт-амперной характеристики p-n перехода при комнатной температуре. (Т = 22° С)

Указание: прямой ток не должен превышать 1 мА; прямое напряжение следует изменять с интервалом не более 0,04 В.

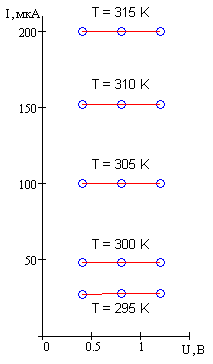

2. Снять обратные ветви вольт-амперных характеристик p-n перехода при пяти значениях температуры в пределах от комнатной до 45 – 55^оС.

Указания:

обратное напряжение не должно превышать 1 В; значения температуры следует выбирать таким образом, чтобы максимальные значения тока не выходили за пределы шкалы измерительного прибора.

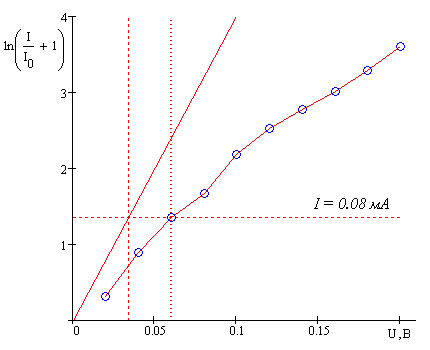

3. По результатам выполнения п.1 построить снятую вольт-амперную характеристику в координатах На этом же графике построить теоретическую вольт-амперную характеристику.

4. По результатам выполнения п. 3 оценить сопротивление базы.

Ом

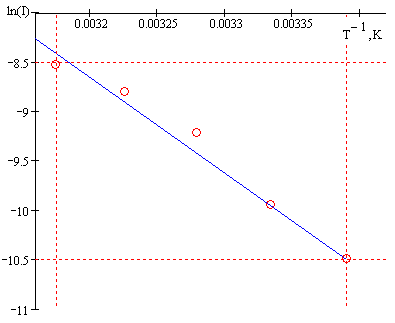

5. По результатам выполнения п. 2 оценить ширину запрещенной зоны германия и сравнить с литературными данными.

Ширина запрещённой зоны

,где постоянная Больцмана k =1,38·10^-23 Дж/К=8,62·10^-5эВ/К, =>

.

Литературные данные:

Вывод:
