Московский Энергетический Институт
(технический университет)
Кафедра: Электронные приборы.
Лабораторная работа №1.
Исследование свойств электронно-дырочного перехода.
Студент: Лунев С. ИРЭ, РТФ, группа: ЭР-13-06
Преподаватель: Рыков А.Н.
Москва, 2008 год.
1) Цель работы - изучение закономерностей прохождения тока через электронно-дырочный (p-n) переход; изучение влияния температуры на величину тока, проходящего через p-n переход; определение электрофизических характеристик полупроводников.
2) Объект исследования - в качестве объекта исследования используется p-n переход, изготовленный на основе германия (маломощный выпрямительный германиевый диод). Для такого перехода ток, протекающий при приложении обратного напряжения около нескольких десятых вольт, достаточно близок к значению теплового тока. Величинами тока термогенерации в переходе и тока утечки можно пренебречь.
3) Схема установки - схемы для измерения прямой и обратной ветвей вольт-амперных характеристик диода показаны на рис. 4 и 5. Измерительные приборы подключены таким образом, чтобы их неидеальность оказывала минимальное влияние на результаты измерений.
4) Задание к работе в лаборатории
1. Снять прямую ветвь вольт-амперной характеристики p-n перехода при комнатной температуре.
2. Снять обратные ветви вольт-амперных характеристик p-n перехода при пяти значениях температуры в пределах от комнатной до 45 – 55оС.
3. По результатам выполнения п.1 построить снятую вольт-амперную характеристику в координатах
На этом же графике построить теоретическую вольт-амперную характеристику.
4. По результатам выполнения п. 3 оценить сопротивление базы.
5. По результатам выполнения п. 2 оценить ширину запрещенной зоны германия и сравнить с литературными данными.
5) измерения –
1) Снять прямую ветвь вольт-амперной характеристики p-n перехода при комнатной температуре.
| U, В | 0 | 0,02 | 0,04 | 0,06 | 0,08 | 0,1 | 0,12 | 0,14 | 0,16 | 0,18 | 0,2 |
| I, мА | 0 | 0,02 | 0,04 | 0,08 | 0,14 | 0,22 | 0,32 | 0,43 | 0,56 | 0,7 | 0,88 |

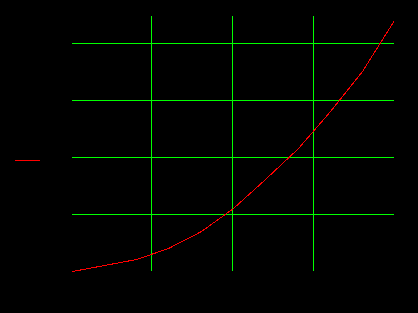

График прямой ветви ВАХ p-n перехода при комнатной температуре
2) Снять обратные ветви вольт-амперных характеристик p-n перехода при пяти значениях температуры в пределах от комнатной до 45 – 55оС.
| t0 , С | 24 | 25 | 30 | 35 | 40 | 45 |
| I, мкА | 36 | 40 | 68 | 100 | 136 | 176 |
U0обр = 0.8 В

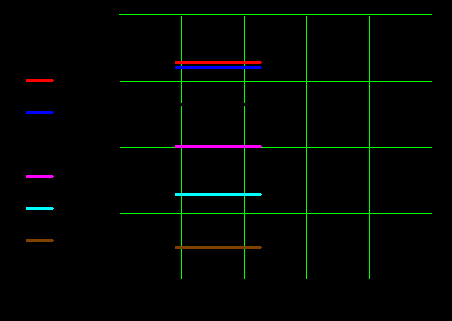

График обратных ветвей ВАХ p-n перехода при пяти значениях температуры от комнатной до 45оС
3) По результатам выполнения п.1 построить снятую вольт-амперную характеристику в координатах На этом же графике построить теоретическую вольт-амперную характеристику.
Опытные данные –
| Ln(I/Io+1) | 0 | 0,4 | 0,7 | 1,17 | 1,58 | 1,96 | 2,29 | 2,56 | 2,80 | 3,01 | 3,23 |
| U,В | 0 | 0,02 | 0,04 | 0,06 | 0,08 | 0,10 | 0,12 | 0,14 | 0,16 | 0,18 | 0,20 |
[B]
[Ом]
Расчет – за Io принимаем ток при 24 оС – 36 мкА.
==>
Расчетные данные –
| Ln(I/Io+1) | 0 | 0,4 | 0,7 | 1,17 | 1,58 | 1,96 | 2,29 | 2,56 | 2,8 | 3,01 | 3,23 |
| U,В | 0 | 0,01 | 0,018 | 0,029 | 0,040 | 0,050 | 0,058 | 0,056 | 0,071 | 0,077 | 0,082 |

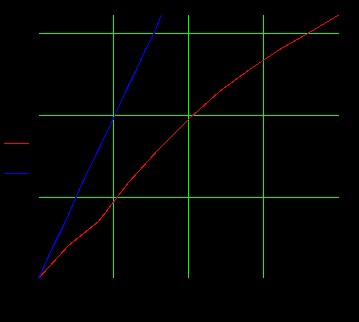

Графики ВАХ – расчетная(синяя линия) и опытная(красная линия)
4) построим график зависимости логарифма тока от обратной температуры –
| ln(I) | T, К | 1/T, К |
| -10,2 | 297 | 0.00336 |
| -10,1 | 298 | 0.00335 |
| -9,5 | 303 | 0.00330 |
| -9,2 | 308 | 0.00324 |
| -8,9 | 313 | 0.00319 |
| -8,6 | 318 | 0.00314 |

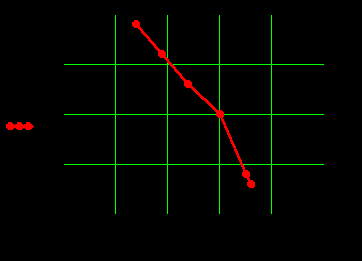

график зависимости логарифма тока от обратной температуры-
По графику приблизительно определяем тангенс -
[B]
Получили 0,51 В – опытное значение. Теоретическое значение для германиевого p-n перехода – 0,66 В.
Вывод – изучили вид прямых ветвей ВАХ, вид обратных ветвей ВАХ при разных температурах; нашли сопротивление базы, также ширину запрещенной зоны. Полученные графики при прямом и обратом приложенном напряжении качественно соответствуют ожидаемым. Различие в ширине запрещенной зоны с теоретическим значением объясняется погрешностью измерений и приборной погрешностью.
6
