Билет 10
28. Волокнистое строение деформированного металла, элементы структуры.
До обработки давлением После обработки
Литой металл Строчечная структура
Увеличивается прочность, уменьшается пластичность, увеличивается электрическое сопротивление, уменьшается магнитная проницаемость.
Вдоль и поперек строчечности – разные свойства.
2 9. Отделочные операции после горячей объёмной штамповки
У даление облоя () – при обрезке облоя поковку 3 укладывают в матрицу 4 так, что она своим облоем ложится на режущие кромки матрицы. При нажатии пуансоном 1 на поковку 3 режущие Ромки матрицы срезают облой по всему периметру.

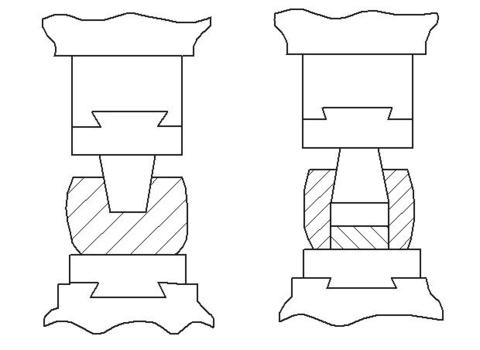

Пробивка плёнки () – поковка 3 укладывается в матрицу 4 и с помощью пуансона 1 пробивают, отход проваливается через отверстие матрицы в тару, установленную под столом пресса.
Правка (в чистовом ручье штампа) – выполняют для устранения искривления осей и искажения поперечных сечений, возникающих при затруднённом извлечении поковок из штампа.
Термообработка – улучшение механических свойств
- уменьшается твёрдость
- увеличивается пластичность
Очистка от окалины – облегчает условия работы режущего инструмента.
Осуществляют в барабанах, дробью, травлением.
-
При массе, не превышающей 10 кг. используют спец. барабаны, в которые засыпаются стальные звездочки (5 мм.)
-
При дробеструйной очистке металлическая дробь 1..3 мм. с большой скоростью ударяет о поверхность поковки сбивает с неё окалину.
-
Травлением очищают крупногабаритные поковки в водных растворах кислот, нагретых до температур 40 .. 60C. Кислотоупорные ванны – растворы H2SO4, HCl. Окисы поверхностей FeO, Fe2O3, Fe3O4 – отдел от поковки. (???)
Калибровка поковок – повышает точность размеров всей поковки или её отдельных участков.
Различают: плоскостная и объёмная калибровка.
П лоскостная калибровка – получение точных вертикальных размеров на одном или нескольких участках поковки, ограниченные горизонтальными плоскостями (). При плоскостной калибровке поковку правят в холодном состоянии на кривошипно-коленных прессах () (при малом ходе и вращ. моменте на валу 1, сравнительно большие усилия на ползуне 2)
Объёмная калибровка – повышает точность размеров поковки в различных направлениях и улучшает качество её поверхности ()
Также проводят контроль качества поковок.
30. Приведите технологическую схему с эскизом операции изготовления цилиндрического бочка с фланцем и отверстием в нём [сначала надо сделать отверстие - операцией пробивка, а потом ???]
