Таблица 5

η_н = 0,84,

cos_1н = 0,84.

По формуле (3) находят расчетное значение про­изведения F_оF_ст:

F_о F_ст = P_н(1 + η_н ) 10² / 4,44 f B_m η_н cos_1н δ₁ k_м k_ст =

= (138,06*1,84*10²)/(4,44*400*1,4*0,84*0,84*5,9*0,23*0,9) =11,86 см⁴

По таблице найдем ближайшее большее значение F_оF_ст и необходимый типоразмер магнитопровода:

Таблица 7

ОПРЕДЕЛЕНИЕ ТОКА ХОЛОСТОГО ХОДА

Найдем величины полных потерь в стали Р_ст , намагничиваю­щей мощности Q_ст, абсолютное и относительное значения тока холостого хода.

Относительное значение - это ток холостого хода 1₀ , выраженный в % от первичного номинального тока.

Полные потери в стали могут быть определены по формуле:

Р_ст = Р_ст G_ст (4)

где Р_ст - удельные потери, Вт/кГ;

G_ст - вес магнитопровода, кГ (Ранее из таблицы определено, что G_ст = 203 кг).

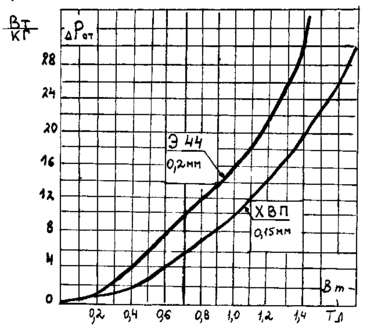

Величину Р_ст определяем из экспериментальных кривых зависимости удельных потерь в трансформаторных сталях от индукции:

Получаем что при B_m = 1,4 Тл Р_ст = 20 Вт/кг. ,

таким образом Р_ст = Р_ст G_ст = 20*230*10 ^-3 =4,6 Вт.

Абсолютное и относительное значения активной составляющей тока холостого хода определяются по формулам:

I_0а = Р_ст /U₁ ; I_0а% = (I_0а/I_1н)^.100 = (Р_ст/S_1н) ^.100 (5)

где I_1н = S_1н/U₁ = Р_н/(U₁η_нcos_1н) A

тогда I_0а = Р_ст/U₁ = 4,6/36 = 0,128 А,

I_1н = Р_н/(U₁η_нcos_1н) = 73,63/(36*084*084) =2,04 А,

I_0а% = (I_0а/I_1н)^.100 = (0,128/2,04)*100 ≈ 6,27%.

Полная намагничивающая мощность определяется по фор­муле:

Q_ст =Q_ст^. G_ст ВAР. (6)

где Q_ст - полная удельная намагничивающая мощность, ВAР/кГ.

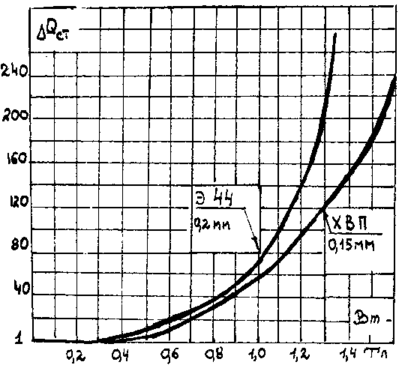

Величина Q_ст определяется по кривой, приведенной на рисунке:

Получаем при B_m = 1.4 Тл Q_ст = 150 ВАР/кг.

Q_ст =Q_ст^. G_ст = 150*230*10 ^-3 = 34,5 ВАР,

Абсолютное и относительное значения реактивной составляю­щей тока холостого хода найдем по формулам:

I_0р = Q_ст/U₁ =34,5/36 ≈0,96 А,

I_0р% = (I_0р/I_1н)*100 = (Q_ст/S_1н) *100 = (0,96/2,04)*100 =47,06% (7)

Величина относительного тока холостого хода на основа­нии I_0а% и I_0р% равна:

(8)

I₀% ≈ 47,48%

PАСЧЕТ ОБМОТОК

Расчет обмоток трансформатора заключается в определении числа витков и диаметра провода каждой из них.

1. На основании формулы (1) имеем:

w₁ = (E₁10⁴)/( 4,44 f B_m F_ст.акт);

w₂ = (E₂10⁴)/( 4,44 f B_m F_ст.акт); (9)

w₃ = (E₃10⁴)/( 4,44 f B_m F_ст.акт) и.т.д.

Все величины, входящие в правые части приведенных выражений известны, за исключением Э.Д.С.

Если обозначить величины падений напряжений в обмотках, вы­раженные в % от номинального, через U₁% , U₂% и.т.д., то э.д.с. обмоток могут быть найдены из выражений

;

; (10)

и.т.д. Ориентировочные значения величия U₁% и U₂% найдем из таблицы 8:

Таблица 8

U₁% =2 %;

U₂%= 2,5 %.

Так как используется стержневой магнитопровод то указные величины уменьшаем на 25% т.е:

U₁% = 1,5 %;

U₂%= 1,875 %.

Таким образом, имеем:

В.

В.

w₁ = (E₁·10⁴)/( 4,44 f B_m F_ст.акт) = (35,46*10⁴)/(4,44*400*1,4*1,7) =83,9 ,

w₂ = (E₂·10⁴)/( 4,44 f B_m F_ст.акт) = (468,83*10⁴)/(4,44*400*1,4*1,7) =1109,2 .

2. Сечения проводов обмоток определяются по формуле

, [мм²] (11)

Ток первичной обмотки, необходимый для определения сечения провода этой обмотки, находят по формуле

(12)

I_1н =73,63 / (36*0,84*0,84) = 2,04 А,

I_2н = 0,23А.

Тогда сечения проводов с учетом того, что значение плотности тока в первичной обмотке уменьшили на 20%, а во вторичной увеличили на 15%:

S_пр1 =2,04/4,72 = 0,43 мм²,

S_пр2 =0,23/6,79 = 0,034 мм².

Диаметр провода находят по формуле:

, [мм] (13)

d_пр1= 1,13*0,43 = 0,49 мм,

d_пр2= 1,13*0,034 = 0,04 мм.

3. Выберем марки обмоточных проводов из таблицы 9а:

Таблица 9а

Провода круглого сечения

Выберем изоляцию проводов по таблице 9б:

Двухсторонняя толщина изоляции проводов(округленно)

Таблица 9б

d_из1= d_пр1+ 0,08=0,49+0,05=0,54 мм,
