Неуравновешенность роторов и их балансировка
Рассматриваемая задача является вторым основным направлением, разработанным в теории уравновешивания, ее существо несколько отлично от первой, уже разобранной. В ней рассматриваются условия рационального подбора масс звеньев механизма, которые обеспечили бы полное или частичное уменьшение динамических давлений на некоторые кинематические пары механизма. Уравновешивание (балансировка) вращающихся масс приобрело особое значение в современных условиях. Так, в турбинах и гироскопах частота вращения достигает 30000 об/мин, веретена суперцентрифуг вращаются со скоростями до 50000 об/мин и выше. При скоростях, даже меньше указанных, от небольшого смещения центра масс с геометрической оси вращения возникают совершенно непредвиденные конструктором значительные силы инерции, вызывающие появление больших динамических давлений в опорах, следствием чего является ряд нежелательных вибрационных явлений в машине, ее раме или даже фундаменте.
В теории уравновешивания ротором называют любое вращающееся материальное тело независимо от его технического назначения (коленчатый вал, рабочее колесо турбины, якорь электродвигателя, магнитный диск для записи информации в ЭВМ и т. д.)
Если вращение ротора сопровождается появлением динамических реакций его подшипников, что проявляется в виде вибрации станины, то такой ротор называется неуравновешенным. Источником этих динамических реакций является главным образом несимметричное распределение массы ротора по его объему.
-
Статическую (рис. 11.1 а), когда ось вращения и главная центральная ось инерции параллельны;
-
Моментную (рис. 11.1 б), когда оси пересекаются в центре масс ротора S;
-
Динамическую (рис. 11.1 в), когда оси либо пересекаются вне центра масс, либо перекрещиваются.
Если масса ротора распределена относительно оси вращения равномерно, то главная центральная ось инерции совпадает с осью вращения и ротор является уравновешенным или идеальным.
Различают две группы роторов: жесткие и гибкие.
Ротор относится к категории жестких, если на всем диапазоне скоростей вращения до значения рабочей (эксплуатационной) скорости деформации упругой линии вала ротора незначительны.
При значительных деформациях его следует считать гибким. Практика машиностроения большинство роторов характеризует как жесткие. Жесткий ротор допустимо рассматривать как твердое тело, к которому при его исследовании применимы закономерности механики твердого тела.
Из теоретической механики известно, что давление вращающегося тела на его опоры в общем случае складывается из двух составляющих: статической, обусловленной действием заданных сил и динамической, обусловленной ускоренным движением материальных частиц, из которых состоит вращающееся тело (ротор). У неуравновешенного ротора динамическая составляющая не равна нулю.
Рис. 11.2
При равномерном вращении ротора вокруг оси z (рис. 11.2) проекции динамической составляющей определяются следующим образом:Эти проекции главных векторов и главных моментов сил инерции подсчитываются по формулам:
В этих зависимостях:
m- масса ротора; JYZ, JXZ – центробежные моменты инерции ротора относительно системы координат OXYZ.
Плоскость XOY проходит через центр масс ротора, а вся система вращается вместе с ротором. Отметим, что в рассматриваемой динамической задаче главный момент сил инерции ротора есть величина векторная.
Неуравновешенность ротора (как следует из уравнений (11.3)) возрастает пропорционально квадрату его угловой скорости. Поэтому если быстроходные роторы неуравновешенны, то они оказывают на свои опоры динамические давления, вызывающие вибрацию стойки и ее основания. Устранение этого вредного воздействия называется балансировкой (уравновешиванием) ротора. Решение данной задачи относится к динамическому проектированию машин.
Модуль главного вектора центробежных сил инерции ротора составит: . В векторном виде
,
где eст – статический эксцентриситет массы ротора (радиус-вектор центра масс ротора)
Мерой статической неуравновешенности ротора является статический дисбаланс
Вектор называется главным вектором дисбалансов ротора. Очевидно, что
.
Модуль главного момента центробежных сил инерции ротора составит:
; , (11.5)
Главный момент дисбалансов ротора: .
Так как неуравновешенность определяется конструктивными характеристиками ротора или механизма и не зависит от параметров движения, то при балансировке оперируют не инерционными силами Ф и моментами , а пропорциональными им дисбалансами
и моментами дисбалансовMD.
Балансировкой называют процесс определения значений и угловых координат дисбалансов ротора и их уменьшения с помощью корректировки размещения его масс. Балансировка эквивалентна уравновешиванию системы инерционных сил, прикладываемых к подвижному ротору для его равновесия.
Балансировка роторов при различных видах неуравновешенности
-
Статическая неуравновешенность
Статическая неуравновешенность свойственна такому ротору, центр масс S которого не находится на оси вращения, но главная центральная ось инерции (I - I) которого параллельна оси вращения. В этом случае ест 0, и главный вектор дисбалансов Dст 0. Главный момент дисбалансов ротора MD = 0. Статическая нуравновешенность выражается только главным вектором дисбалансов. Он направлен радиально и вращается вместе с ротором.
Величина может значительно превышать G , если будут значительными или ест. Например: если G =10 H. m = G/g = 1кг, ест. = 0,1 мм, = 100 рад/с, то
= 104 1 0,1 = 103 Н, т.е. в 1000 раз больше статической нагрузки ротора на его опоры.
Статическая неуравновешенность может быть устранена, если к ротору прикрепить добавочную массу mк, так называемую корректирующую массу. Ее нужно разместить с таким расчетом, чтобы . Корректирующая масс определяется: mk = Dk / eК , где величиной eК задаются из соображений удобства размещения противовесов. Направление вектора DК противоположно направлению Dст. Центр корректирующей массы должен находиться на линии действия вектора Dст, а вектор eК должен быть направлен в сторону противоположную ест.
Однако статическую балансировку не всегда конструктивно удается выполнить одной корректирующей массой. Так для конструкции одноколенчатого вала применяют две плоскости коррекции, а пространство между этими плоскостями оставляют свободным для движения шатуна. В этом случае .
-
Моментная неуравновешенность

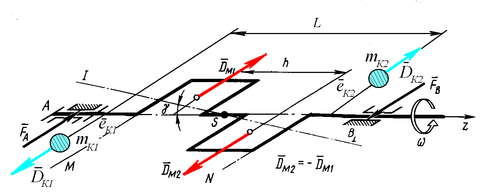

Моментная неуравновешенность имеет место в том случае, когда центр масс S находится на оси вращения, а главная центральная ось инерции I-I наклонена к оси вращения ротора под углом (рис. 11. 4)
В этом случае ест = 0, следовательно Dст = 0, так что моментная неуравновешенность выражается только лишь главным моментом дисбалансов MD, т.е. парой дисбалансов Dм1 и Dм2, которая вращается вместе с ротором. Примером может служить двухколенчатый вал, для которого MD =MD h. Опоры А и В нагружены парой сил (FA , FB), векторы которых вращаются вместе с валом.
Рис. 11. 4
Так как пара сил уравновешивается только парой, то устранить моментную неуравновешенность можно в том случае, если применить не менее чем две корректирующие массы. Их расположение в плоскостях коррекции и их величины должны быть такими, чтобы дисбалансы корректирующих масс mК1 и mК2 составили бы именно пару DК1 и DК2 . Массы выбираются и размещаются так, чтобы момент их дисбалансов MDК был по величине равен, а по направлению противоположен моменту дисбалансов ротора: MDk = - МD , MDК = DК1 LК + DК2 LК = MDК1 + MDК2,
где DК = mК eК .
-
Динамическая уравновешенность

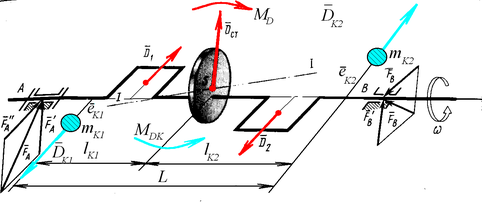

Динамическая уравновешенность является совокупностью двух предыдущих. При динамической неуравновешенности главная центральная ось инерции ëèáî пересекает ось вращения не в центре масс ротора точке S, либо перекрещивается с ней; и главный вектор дисбалансов Dст , и главный момент дисбалансов МD не равны нулю (рис. 11. 5):Dст 0, МD 0. т.е. необходимо уравновесить вектор Dст и момент дисбалансов МD.
Рис. 11. 5
Для этого достаточно разместить на роторе две корректирующие массы mК1 и mК2 на расстояниях от оси вращения eК1 и eК2 , а от центра масс S, соответственно на lК1 и lК2. Массы выбираются и размещаются так, чтобы момент их дисбалансов MDК был по величине равен, а по направлению противоположен моменту дисбалансов ротора МD:
MDК = - МD , MDК = DК1 lК1 + DК2 lК2 = MDК1+ MDК2 ,
где DК1 = mК1eК1 и DК2 = mК2 eК2,
а векторная сумма дисбалансов была равна и противоположно направлена вектору Dст: Dст = - DК = - (DК1 + DК2 ) .
В этих зависимостях величинами lКi и eКi задаются из условий удобства размещения противовесов на роторе, а величины mКi рассчитывают.
