Московский государственный технический университет
имени Н.Э.Баумана
ОТЧЁТ
по лабораторной работе на тему:
«Проектирование операционной технологии
обработки деталей на фрезерном станке»
Выполнил: Орешкин А.И.
Группа: РК10-81 Вариант: 4 – 4
2011 г.
Задание:
Составить управляющую программу для обработки детали состоящей из двух частей (верхней и нижней) изображенных на рис. Значение параметров детали приведены ниже в таблицах по вариантам.
Выбор варианта:

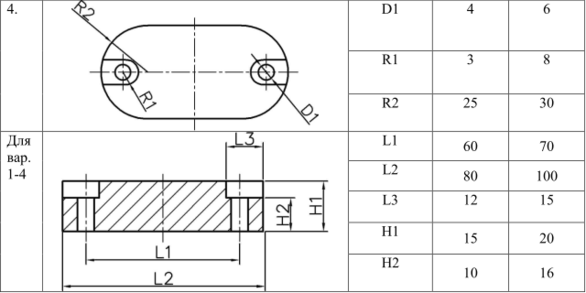

Заданная нижняя часть детали:

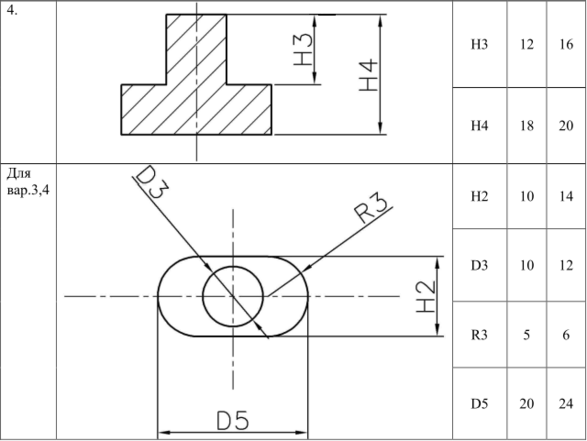

Заданная верхняя часть детали:
Таблица координат точек траектори:
№ | X | Y | Z | dX | dY | dZ | Инстр. |
1 | 25 | -10 | 0 | 0 | 0 | 0 | Т1 |
2 | 25 | -10 | -35 | 0 | 0 | -35 | - |
3 | -10 | 25 | -35 | -35 | 35 | 0 | - |
4 | 25 | 60 | 35 | 35 | 35 | 70 | - |
5 | 55 | 60 | -35 | 30 | 0 | -70 | - |
6 | 90 | 25 | 35 | 35 | -35 | 70 | - |
7 | 55 | -10 | 35 | -35 | -35 | 0 | - |
8 | 55 | -10 | 0 | 0 | 0 | -35 | - |
9 | 0 | 25 | 0 | -55 | 35 | 0 | - |
10 | 0 | 25 | -12 | 0 | 0 | -12 | T2 |
11 | 80 | 25 | -12 | 80 | 0 | 0 | - |
12 | 0 | 25 | -12 | -80 | 0 | 0 | - |
13 | 0 | 25 | 10 | 0 | 0 | 22 | - |
14 | 45 | 65 | 10 | 45 | 40 | 0 | - |
15 | 45 | 65 | -18 | 0 | 0 | -28 | - |
16 | 45 | -15 | -18 | 0 | -80 | 0 | - |
17 | 35 | -15 | -18 | -10 | 0 | 0 | - |
18 | 35 | 65 | -18 | 0 | 80 | 0 | - |
19 | 40 | 65 | -18 | 5 | 0 | 0 | - |
20 | 40 | 65 | 10 | 0 | 0 | 28 | - |
21 | 10 | 25 | 10 | -30 | -40 | 0 | - |
22 | 10 | 25 | -35 | 0 | 0 | -45 | T3 |
23 | 10 | 25 | 10 | 0 | 0 | 45 | - |
24 | 70 | 25 | 10 | 60 | 0 | 0 | - |
25 | 70 | 25 | -35 | 0 | 0 | -45 | - |
26 | 70 | 25 | 10 | 0 | 0 | 45 | - |
27 | 10 | 25 | 10 | -60 | 0 | 0 | T4 |
28 | 10 | 25 | -23 | 0 | 0 | -33 | - |
29 | -10 | 25 | -23 | -20 | 0 | 0 | - |
30 | -10 | 25 | 10 | 0 | 0 | 33 | - |
31 | 70 | 25 | 10 | 80 | 0 | 0 | - |
32 | 70 | 25 | -23 | 0 | 0 | -33 | - |
33 | 90 | 25 | 10 | 20 | 0 | 33 | - |
|
|
| -90 | -25 | -10 | - |
Управляющая программа:
M06T01
M03
G01 X25Y-10Z0
G01 X25Y-10Z-35
G02 X-10Y25R35
G02 X25Y60R35
G01 X55Y60Z-35
G02 X90Y25R35
G02 X55Y-10R35
G01 X55Y-10Z0
M05
M06T02
M03
G01 X0Y25
G01 Z-12
G02 X80Y25R40
G02 X0Y25R40
G01 Z10
G01 X45Y65
G01 Z-18
G01 X45
G02 X45 Y-15 R40
G01X35
G02X35Y65R40
G01 X45
G01 Z10
M05
M06T03
M03 S1500
G01 X10 Y25
G01Z-35
G01 Z10
G01 X70
G01 Z-35
G01 Z10
M05
M06T04
M03 S1500
G01 X10 Y25
G01 Z-23
G01 X-10
G01 Z10
G01 X70
G01 Z-23
G01 X90
G01 Z10
M30

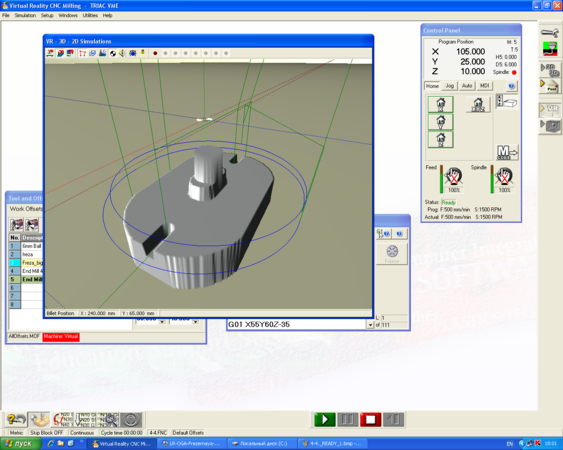

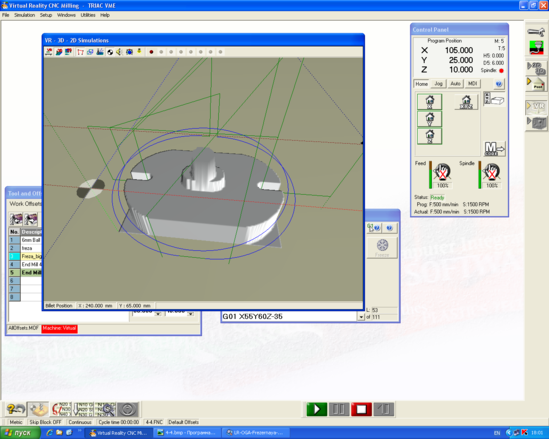

Изображения обработанной детали:
