Цикловые системы управления.

Простейшие системы программного управления.

Управление по механическим упорам с использованием концевых и временных датчиков, количество фиксированных положений – 2 для каждой степени, но бывают и промежуточные упоры.

Программирование:

1. Установка механических упоров для каждого звена

2. Установка дополнительных датчиков

3. Задание последовательности перемещения отдельных звеньев, выдача команд управления ввод информации с дополнительных датчиков.

4. Отладка

   1. Проверка точек позиционирования в ручном режиме

   2. Проверка последовательности перемещения для всех рабочих программ

   3. Прогон 1 цикла полностью

5. Работа в автоматическом режиме

Управление степенью подвижности может осуществляться по 2-м принципам: путевому и временному.

Путевой – окончание 1 действия цикла после срабатывания концевого датчика

Временной – окончание 1 действия цикла после срабатывания таймера

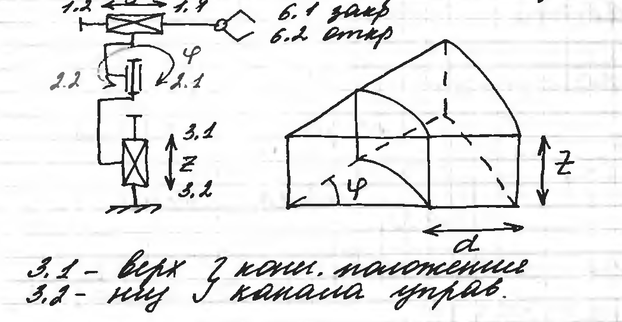

Манипулятор МП9С

Для обслуживания штамповальных прессов и других операций типа взять-перенести

Технические характеристики манипулятора:

1. Грузоподъемность – 200г

2. Подвижность руки d – 150 мм

Z – 30 мм

Угол – 120 градусов

1. T max перемещения d,z – 0.5 c

Угол – 0.8 с

1. Точность позиционирования +\- 50 мкм

2. Тип привода – пневматический

3. Рабочее давление 5-7 атмосфер.

Перемещение звеньев осуществляется по конечным механическим регулируемым упорам

Датчики – магнитные без контактные

Магнит ставится на звено, а электр контакт – на стационарный сигнал – да\нет

Устанавливаются пневматические демпферы для амортизации удара по упору

Захват – пневматический цилиндр открывает и закрывает губки

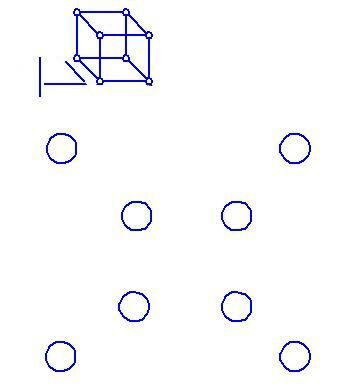

Модель робота в виде конечного автомата

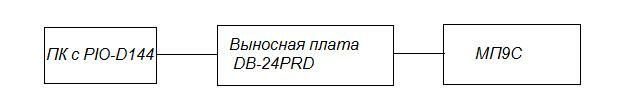

Структурная схема устройства управления

В качестве управления можно использовать любое устройство логического управления т.к управление роботом осуществляется путем открытия и закрытия пневматических цилиндров путем подачи постоянного тока(24в 2А) для примера взята плата логического управления PIO – D144

1. На ПК с PIO-D144 устанавливается управляющая программа ,плата посылает\принимает сигналы логического управления на выносную плату\в управляющую программу

2. Выносная плата DB-24prd включает в себя 24 силовых рэле и принимая сигналы управления открывает либо закрывает нужные из них, робот МП9С подключен также к этим рэле и при открытии одного из них пневматический цилиндр подключенный к этому рэле так же открывается и осуществляется перемещение 1 степени.

Пример управляющей программы МП9С

До недавнего времени в качестве системы циклового управления робота МП-9С использывалось устройство ЭЦПУ – 6030, которое предназначено для управления манипуляторами с позиционированием по упорам и соответствующим технологическим оборудованием. Данная система устарела и не дает возможности реализовать управление на высоком уровне в частности, невозможны работа по локальной сети и подключение внешних устройств, что значительно сокращает сферы применения робота МП-9С. На данный момент более оптимально использовать управление с ПК с помощью управляющих программ и устройств логического управления.

Расмотрим пример одной из возможных пргограмм.

ПО состоит из 2 программ:

1. Клиент

2. Сервер

Серверная программа установлена на ПК с платой логического управления и выносной платой, программа клиент может быть установлена на любом удаленном компьютере, соединенным локальной сетью с ПК сервером.

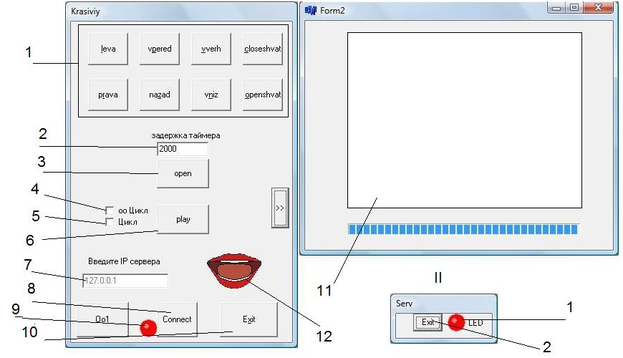

I

I - Клиентская часть:

1. Кнопки управления степенями робота в ручном режиме.

2. Поле для установки задержки таймера между выполнениями команд в автоматическом режиме

3. Открытие файла с кодом программы для автоматического режима

4. Опция бесконечного цикла кода программы

5. Опция конечного числа повторений программы

6.Кнопка включения автоматического режима

7. Поле для ввода IP адреса ПК на котором установлена программа-сервер

8. Подключение к программе сервер

9. Индикатор подключения к серверу

10. Выход из программы

11. Изображение с камеры передаваемое программой сервером

12. Озвучивание команд выполняемых роботом

II – программа сервер

1. Индикатор подключения клиента

2. Выход из программы с обнулением параметров

Команды для задания цикла.

V -вверх

N - вниз

L - влево

R - вправо

P - вперед

Z - назад

O – открыть схват

C – закрыть схват

E – конец цикла

Пример рабочего цикла

Vnlplpvze

Данная программа работает по временному принципу(срабатывание следующего шага цикла начинается по таймеру)
