Краткое описание микропроцессора К181ВМ86

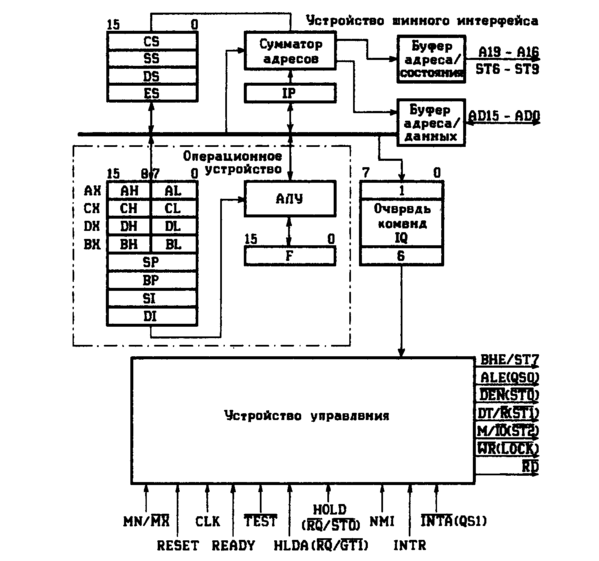

Микропроцессор имеет разрядность шины данных 16 бит, шины адреса 20 бит. Схема процессора представлена на рис.1:

Рис.1

В процессоре имеется восемь 16-разрядных регистров общего назначения: AX – аккумулятор, BX – базовый регистр, CX – счетчик, DX – регистр данных, SP – указатель стека, BP – указатель базы, SI – индекс источника, DI – индекс приемника. Обычно регистры AX, BX, CX и DX используются для хранения данных, регистры SP, BP, SI, DI - для адресной информации. Для регистров AX, BX, CX, DX возможно также раздельное использование младших и старших байтов (AH, AL, BH, BL, CH, CL, DH, DL).

Регистр флагов F:

FH								FL
15	14	13	12	11	10	9	8	7	6	5	4	3	2	1	0
x	x	x	x	OF	DF	IF	TF	SF	ZF	x	AF	x	PF	x	CF

Арифметические флаги:

CF – флаг переноса, фиксирует значение переноса из старшего бита результата при сложении, либо заема при вычитании, а также значение выдвигаемого бита при сдвиге операнда

PF – флаг паритета, фиксирует четное число единиц в младшем байте результата

AF – флаг вспомогательного переноса, фиксирует перенос из младшей тетрады (используется при выполнении десятичной коррекции)

ZF – флаг нулевого результата

SF – флаг знака, равен старшему разряду результата при работе со знаковой арифметикой

OF – флаг переполнения

Флаги управления:

DF – флаг направления обработки цепочек команд: DF=0 – в сторону больших адресов, DF=1 – в сторону меньших.

IF – флаг разрешения прерываний: IF=0 прерывания запрещаются, IF=0 – разрешаются.

TF – флаг трассировки: TF=1 – пошаговый режим работы.

Блок сегментных регистров состоит из четырех 16-разрядных регистров CS, SS, DS, ES, которые хранят базовые адреса сегментов памяти: CS – сегмент команд, SS – сегмент стека, DS – сегмент данных, ES – дополнительный сегмент (обычно также используется для хранения данных).

Указатель команд IP хранит смещение следующей команды в текущем кодовом сегменте.

Организация памяти в процессоре

Память представляет собой набор последовательно расположенных байтов, каждый из которых имеет 20-разрядный адрес. Два смежных байта могут рассматриваться как 16-битное слово, адресом слова считается адрес младшего байта (он меньше, чем адрес старшего байта). Адресное пространство имеет емкость 1 Мбайт и разбито на сегменты емкостью 64 Кбайт, которые характеризуются базами. Начальные адреса четырех текущих сегментов записываются в сегментные регистры CS, SS, DS, ES; для перехода к другой области памяти достаточно сменить содержимое сегментного регистра.

Каждая ячейка памяти характеризуется логическим и физическим адресом. Физический адрес представляет собой 20-разрядное число, однозначно определяющее положение ячейки в памяти. Логический адрес ячейки состоит из двух 16-битовых значений: базы сегмента и смещения внутри сегмента относительно базы (определяет расстояние от начала сегмента до этой ячейки). Для пересчета логического адреса в физический база сегмента сдвигается влево на 4 бит и суммируется со смещением. Если при суммировании возникает бит переноса, он игнорируется; таким образом, после ячейки памяти с адресом FFFFF идет ячейка с адресом 00000, то есть возникает кольцевая организация памяти (она также присуща каждому сегменту в отдельности).

Обращение к памяти.

К каждому сегменту памяти обращение осуществляется отдельно. Прямая передача информации между сегментами невозможна, для этого необходимо использовать регистры общего назначения.

Для обращения к памяти используются 4 регистра: BX, SI, DI, BP, а также смещение, задаваемое непосредственной величиной: d8 – 8 бит или d16 – 16 бит. Комбинируя эти регистры и смещения внутри квадратных скобок [ ], можно задействовать любую ячейку памяти.

[BX + SI] [BX + DI] [BP + SI] [BP + DI]	[SI] [DI] d16 [BX]	[BX + SI + d8] [BX + DI + d8] [BP + SI + d8] [BP + DI + d8]
[SI + d8] [DI + d8] [BP + d8] [BX + d8]	[BX + SI + d16] [BX + DI + d16] [BP + SI + d16] [BP + DI + d16]	[SI + d16] [DI + d16] [BP + d16] [BX + d16]

Для примера примем DS=100, BX=30, SI=70. В этом случае адрес [BX+SI]+25 будет преобразован процессором в следующий физический адрес: 100*16+30+70+25=1725.

По умолчанию сегментный регистр DS используется всегда, кроме режимов с регистром BP, в этом случае используется сегментный регистр SS.

Адреса задаются в шестнадцатеричном коде.

Структура команд процессора

Двухоперандные команды:

15	14	13	12	11	10	9	8	7	6	5	4	3	2	1	0
Код операции						d	s	md		reg			r/m
disp L								disp H

Бит d указывает направление передачи: d=1 – передача операнда или результата операции в регистр, указанный в поле reg, d=0 – передеча из регистра reg. Бит s показывает формат данных: s=1 – слово, s=0 - байт

Поле reg определяет второй операнд, обязательно находящийся в регистре; поле r/m (регистр/память) определяет первый операнд, который может находиться в регистре или памяти.

Поле md показывает, содержится первый операнд в памяти или в регистре, а в случае расположения операнда в памяти определяет вариант использования смещения disp, которе может находиться в третьем и четвертом байтах команды:

md=00 – операнд содержится в памяти, disp=0 (смещение отсутствует)

md=01 – операнд содержится в памяти, disp=disp L (команда содержит 8-битовое смещение, которое расширяется со знаком до 16 бит)

md=10 – операнд содержится в памяти, disp=disp H, disp L (команда содержит 16-битовое смещение)

md=11 – операнд содержится в регистре

Однооперандные команды:

15	14	13	12	11	10	9	8	7	6	5	4	3	2	1	0
Код операции							s	md		Код операции			r/m
disp L								disp H

Могут содержать от 2хдо 4х байт в зависимости от s и md

Команды с непосредственной адресацией:

15	14	13	12	11	10	9	8	7	6	5	4	3	2	1	0
Код операции						s	w	md		Код операции			r/m
disp L								disp H
data L								data H

Могут содержать до 3х слов. Поля s и w показывают, как используются последние 2 байта команды:

s	w
x	0	data=data L (8 разрядов)
0	1	data=data H, dataL (16 разрядов)
1	1	data=data L (расширение до 16-разрядного слова со знаком)

Описание эмулятора

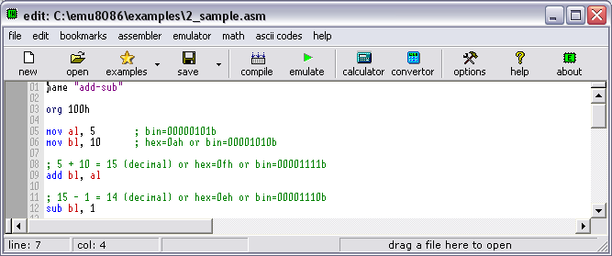

Для выполнения работы используется эмулятор процессора emu8086. Окно программы имеет следующий вид:

Рис.2

Текст программы набирается в поле редактора построчно. Комментарии записываются после знака «;».

Числа допускается записывать в любой системе счисления, при этом после числа ставится обозначение: h – шестнадцатеричное, b – двоичное, o – восьмеричное, например: 1ah, 101b, 71o. Числа без обозначения считаются десятичными. Если в записи шестнадцатеричного числа старшим разрядом является буква (A..F), то перед ней необходимо поставить «0».

Для создания циклов, условных и безусловных переходов используются команды LOOP, JMP, JA, JC и т.п. и метки вида:

label:

В конце программы рекомендуется ставить команду RET

Полный список и описание всех команд процессора можно найти в меню help: Documentation and tutorials/8086 Instruction Set.

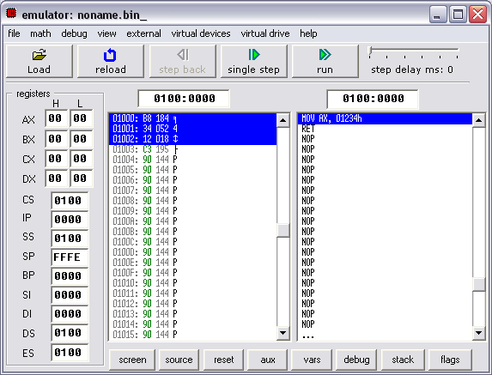

Для запуска набранной программы используется кнопка emulate на панели инструментов. При этом открывается окно эмулятора (рис.3):
