Московский Государственный Технический Университет им. Н.Э.Баумана

Отчет о лабораторных работах

по курсу: «ПРОЕКТИРОВАНИЕ РОБОТОТЕХНИЧЕСКИХ СИСТЕМ »

выполнили: Малевич Е.П.

Должиков С.А.

Янситов А.К.

Семенов П.А.

группа РК10-102, вариант №10

проверил: Ющенко А.С.

Москва 2009

Цикл лабораторных работ по курсу «Проектирование РТС» дает представление о содержании, порядке проведения расчетов и результатах, получаемых на отдельных этапах проектирования исполнительных систем управления манипуляционными роботами (МР), на примере космического МР (КМР) типа ERA.

КМР ERA предназначен для работы в составе Российского сегмента (РС) Международной космической станции (МКС). С его помощью планируется выполнять операции сборки и технического обслуживания РС.

Рис.1. Кинематическая схема манипулятора ERA

Таблица 1. Параметры звеньев манипулятора ERA

Таблица 2. Углы поворотов шарниров в конфигурациях, используемых в работе

В дальнейшем при построенни графиков исследуется переход из конфигурации 1 в конфигурацию 3.

Матрица А в конфигурации 3

без нагрузки

с нагрузкой 400 кг

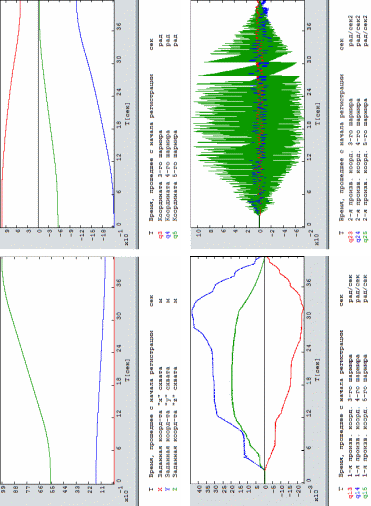

Анализ без учета приводов

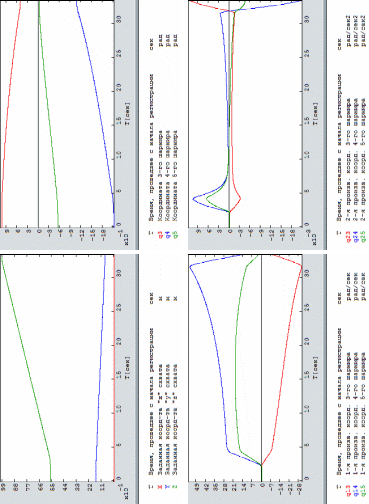

Анализ с учетом приводов и без учета взаимовлияния

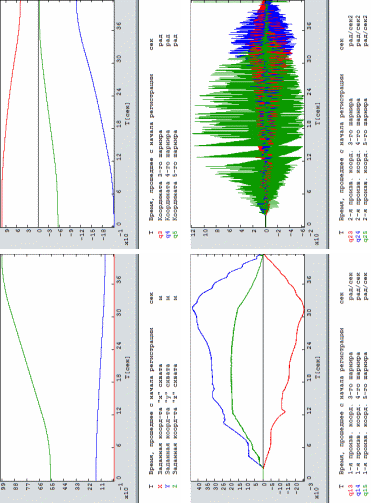

Анализ с учетом приводов и взаимовлияния

Вывод: При учете динамики приводов заданный закон разгона-торможения заметно искажается. А при учете и взаимовлияния степеней искажения становятся более значительными.

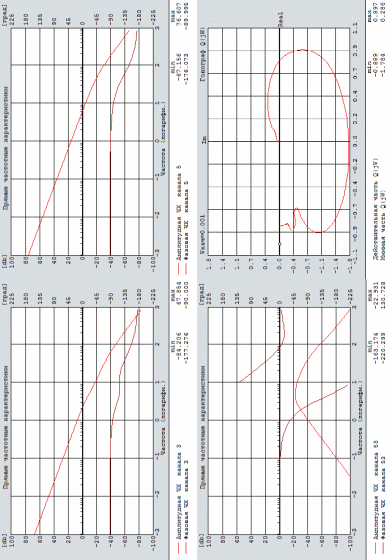

А нализ частотных характеристик и годографа всей системы в конфигурации 3

Вывод: Годограф системы не охватывает -1, следовательно система устойчива в данной конфигурации.
