Реферат

Данный документ представляет собой расчетно-пояснительную записку по курсовой работе по курсу “Эксплуатация АСОиУ”.

Целью курсовой работы является разработка проектного решения на объединенную сеть фирмы, включающую в себя центральное отделение и два удаленных филиала.

В процессе выполнения курсовой работы необходимо решить следующие задачи:

• разработать блок-схему распределенной АСОИиУ фирмы и структурные схемы ЛВС центрального и удаленных офисов фирмы;

• описать правила построения всех сетей фирмы;

• выбрать и обосновать вариант удаленной связи отдельных ЛВС фирмы;

• выбрать требуемое оборудование для ЛВС фирмы;

• описать настройку рабочих параметров сетевой ОС, под управлением которой работают ЛВС фирмы;

• описать настройку рабочих параметров СУБД, которая установлена в ЛВС фирмы;

• провести распределение предметных баз данных по узлам сети;

• выполнить аналитическое и имитационное моделирование ЛВС фирмы и провести сравнительный анализ результатов моделирования;

• разработать и представить рекомендации по модернизации и реорганизации распределенной АСОИиУ фирмы.

Оглавление

Реферат 2

Техническое задание 4

1. Архитектура объединенной сети фирмы 5

1.1. Укрупненная схема сети: 5

1.2. Схема сети центрального отделения фирмы: 7

1.3. Схема сети филиала 1: 7

1.4. Схема сети филиала 2: 8

1.5. Правила построения сетей центрального отделения и филиалов фирмы. 8

2. Принципы построения производительных и отказоустойчивых сетей 10

2.1. Принципы построения производительных сетей 10

2.2. Принципы построения отказоустойчивых сетей 11

2.3. Расчет вероятности безотказной работы дисковой подсистемы 13

2.4. Рекомендации по модернизации или реорганизации рассматриваемой сети фирмы 14

3. Организация удаленной связи объединенной сети фирмы 15

3.1. Выбор типа сети связи 15

3.2. Выбор оборудования сети связи 17

4. Выбор оборудования сети и особенности его эксплуатации. 19

5. Настройка рабочих параметров сетевой ОС 23

5.1. Подключение к Интернету и редактирование свойств созданного подключения.. 23

5.2. Создание и настройка домашней группы 26

5.3. Настройка и использование учетных записей пользователей 28

5.4. Настройка прав доступа к файлам и ограничение прав пользователей 29

5.5. Настройка реестра 31

6. Настройка рабочих параметров СУБД DB2 35

7. Распределение предметных БД по узлам сети 39

8. Аналитическое моделирование сети 42

9. Имитационное моделирование сети 48

10. Сравнительный анализ результатов моделирования 52

Выводы 53

Литература 54

Приложение 1 55

Приложение 2 56

Приложение 3 57

Техническое задание

В центральном офисе фирмы расположены ЛВС 100 Base T4, содержащая два концентратора, и ЛВС 10 Base 2, содержащая четыре сегмента. Обе сети подключены к коммутатору, к нему также подключен удаленный маршрутизатор с двумя модемами.

В первом филиале фирмы расположены ЛВС 10 Base T, содержащая четыре концентратора, и ЛВС 10 Base 2, содержащая четыре сегмента. Обе сети подключены к коммутатору, к нему также подключен удаленный маршрутизатор с одним модемом.

Во втором филиале фирмы расположена ЛВС Token Ring на ЭВП c усилителями.

ЛВС работают под управлением сетевой ОС Windows 7. В сети установлена СУБД DB2.

В ЛВС установлен сервер предприятия на базе четырёхядерного процессора с дисковой подсистемой уровня RAID-10. Определить вероятность безотказной работы дисковой подсистемы сервера, построенной на базе RAID-10, содержащей шесть базовых дисков (без учета уровня RAID), при условии, что вероятность безотказной работы одного диска равна 0,6 и все диски одинаковые.

Необходимо провести сравнительный анализ серверов отдела на базе четырехядерных процессоров и выбрать наилучший. Подробно описать особенности эксплуатации системного блока сервера.

Модель должна соответствовать общему виду, чтобы можно было провести исследование любого варианта. Результаты моделирования должны соответствовать варианту задания, поэтому необходимо провести моделирование системы, содержащей 14 рабочих станций (согласно номера варианта) и сервер ( ЦП и диски).

Архитектура объединенной сети фирмы

Раздел записки должен содержать: укрупненную схему сети; схему сети центрального отделения фирмы; схему сети филиала 1; схему сети филиала 2; а также правила построения каждой сети.

Центральный офис фирмы должен включать сеть 100 Base T4, состоящую из двух концентраторов, и сеть 10 Base 2, состоящую из четырех сегментов. Сети должны быть связаны через коммутатор.

Удаленный филиал №1 должен включать сеть 10 Base Т, состоящую из четырех концентраторов, и сеть 10Base2, состоящую из четырех сегментов. Сети должны быть связаны через коммутатор.

Удаленный филиал №2 должен включать сеть ЛВС Token Ring на ЭВП c усилителями.

Сеть центрального офиса должна быть связана с сетями в удаленных филиалах через маршрутизаторы и модемы.

1. Укрупненная схема сети:

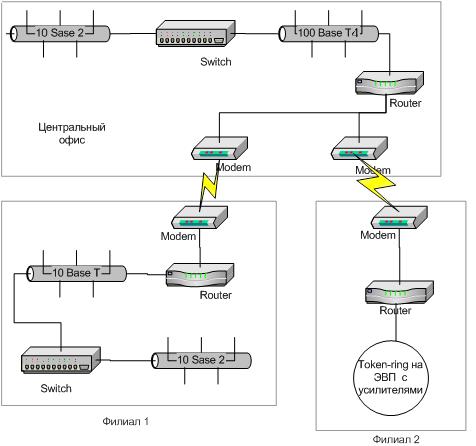

Рисунок 1. Укрупненная схема РСОД фирмы

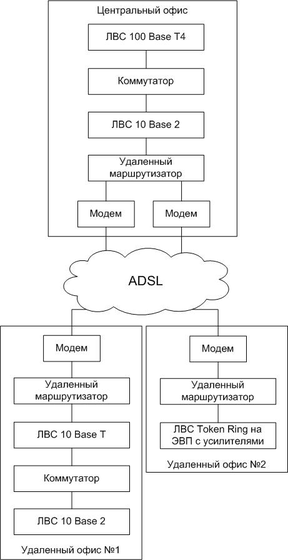

Рисунок 2. Укрупненная схема РСОД фирмы в графических обозначениях

1. Схема сети центрального отделения фирмы:

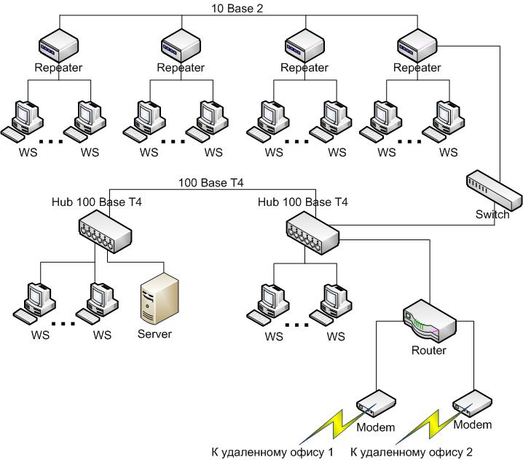

Рисунок 3. Структурная схема РСОД центрального офиса фирмы

1. Схема сети филиала 1:

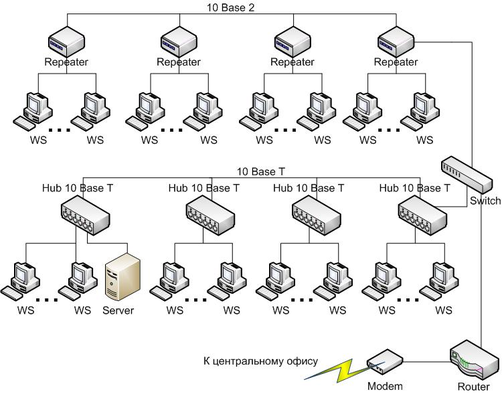

Рисунок 4. Структурная схема РСОД первого удаленного филиала фирмы

1. Схема сети филиала 2:

Рисунок 5. Структурная схема РСОД второго удаленного филиала фирмы

1. Правила построения сетей центрального отделения и филиалов фирмы.

1. Правила построения сетей центрального отделения.

   1. Правила построения ЛВС на базе стандарта 10 Base 2:

Тонкий коаксиальный кабель длиной 185 метров. Можно подключить до 10 Т-коннекторов (у каждого 3 BNC-разъёма). Минимальное расстояние между ними – 2.5 метра. Расстояние от кабеля до сетевого адаптера – 5 см. Волновое сопротивление терминаторов – 50 Ом. Один из терминаторов в каждом сегменте должен быть заземлён. Максимальное количество рабочих станций 58.Для соединения сегментов используются также повторители. Между любыми двумя узлами должно быть не более 5 сегментов, 4 повторителей, 90 Т-коннекторов. Максимальное количество узлов – 1024. Длина сети – 925 метров.

1. Правила построения ЛВС на базе стандарта 100 Base Т4:

Используется кабель состоящий из четырёх витых пар третьей категории. При этом из четырёх пар, одна всегда направлена к концентратору, одна от концентратора, а остальные две переключаются в зависимости от текущего направления передачи данных. Максимальное расстояние между непосредственно двумя связанными узлами 100 м. Общее количество станций не должно превышать 1024. Максимальное число концентраторов между любыми двумя станциями сети 4. Максимальный диаметр сети 205 м. Используются разъемы RJ-45. Не допускается образование колец.

1. Правила построения сетей филиала 1:

   1. Правила построения ЛВС на базе стандарта 10 Base T:

Максимальное расстояние отрезка витой пары между двумя непосредственно связанными узлами (станциями и концентраторами) не более 100 м при наличии витой пары качества не ниже категории 3. Между двумя узлами может быть не выше 5 лучей. Общее количество станций не должно превышать 1024. Максимальное число концентраторов между любыми двумя станциями сети 4. Максимальный диаметр сети 500 м. Используются разъемы RJ-45. Не допускается образование колец. Используется неэкранированная витая пара (НВП) 3 категории.

1. Правила построение сетей филиала 2:

   1. Правила построения ЛВС Token Ring на ЭВП с усилителями:

Максимальное количество S-TAU – 12. Максимальное количество узлов – 255. Если расстояние между соседними S-TAU меньше 100 м, то в порты RI и RO усилители не ставят. Если расстояние между соседними S-TAU больше 100 м, то в порты RI и RO ставят усилители. Если расстояние между узлом сети и узлом до 100 м, то он непосредственно подключается. Если расстояние между узлом сети и узлом больше 100 м, то узел сети подключается через усилитель TLR. При подключении TLR возможное расстояние между узлом сети и рабочей станции увеличивается до 300 м. Если несколько компьютеров находятся в одном месте, то для экономии кабеля необходимо использовать промежуточный усилитель LAU-2. Усилители в RI/RO бывают двух видов: внутренние платы и внешние, которые подключаются через внешний разъем.

1. Принципы построения производительных и отказоустойчивых сетей

   1. Принципы построения производительных сетей

Производительность для серверов – отношение общего количества выполненных конструкций по времени, за которое они выполнены.

Производительность для сетей – общее количество переданных битов информации по времени, за которое они переданы.

Основными параметрами (факторами), влияющими на производительность сервера, являются:

1. Количество процессоров и количество ядер в каждом процессоре.

1ЦП=1;

2ЦП=(ЦП+ЦП) 0,8=2 0,8=1,6;

3ЦП=0,8 0,8ЦП+0,8 0,8ЦП+0,8 0,8ЦП=0,64 =1,92;

4ЦП=0,8³ ЦП+0,8³ ЦП+0,8³ ЦП+0,8³ ЦП=4 0,64 0,8=2,048.

Рисунок 6. Зависимость количества процессоров от производительности процессорной системы

1. Архитектура самого процессора, в котором следует учитывать:

- разрядность процессора (32, 64 бит);

- конвейерная технология (запросы идут последовательно через сеть);

- механизм предсказания условных переходов;

- набор и количество исполнительных устройств.

1. Собственная частота материнской платы (собственная частота внешней шины процессора): f=500МГц, 800МГц, 1000МГц, 1333 МГц.

2. Пропускная способность внешней шины процессора: , где - тактовая частота, - разрядность.

3. Коэффициент внутреннего умножения тактовой частоты 3 (шаг 0,5).

Коэффициент внутреннего умножения тактовой частоты - это коэффициент, на который следует умножить тактовую частоту материнской платы, для достижения частоты процессора.

1. Рабочая тактовая частота процессора равна тактовой частоте шины, умноженной на коэффициент внутреннего умножения.

2. Параметры КЭШ и ОЗУ:

Таблица 1. Параметры КЭШ и ОЗУ

Параметры, влияющие на производительность ОЗУ:

1. Расслоение оперативной памяти на блоки;

2. Синхронный режим с процессором;

3. Пакетно-конвейерный режим работы памяти;

4. Тактовая частота оперативной памяти;

5. Разрядность ОЗУ (64, 128, 192 бита) без учета контроля.

1. Пропускная способность шин PCI и PCI Express

1. Принципы построения отказоустойчивых сетей

Основными параметрами, влияющими на отказоустойчивость, являются:

1. Многопроцессорные системы

Использование многопроцессорных систем с общим кэшем 2 и 3.

1. Использование оперативной памяти DDR3 (напряжение питания равно 1,5В - улучшенный показатель по энергопотреблению в сравнении с DDR2).

2. Наличие режима самодиагностики диска SMART.

3. Наличие на дисках и контроллерах съемной платы с батарейками для создания кэш.

4. Установка резервного электропитания сервера.

5. Четырехкратное резервирование питания процессора.

6. Наличие резервных вентиляторов.

7. Наличие резервных сетевых адаптеров с системой fault-tolerance.

8. Использование технологии PCI Hot Plug для замены оборудования в процессе его работы.

9. Использование двух BIOS:

Использование на сервере заводского (на базе ПЗУ) и основного BIOS.

1. Организация дисковой подсистемы на уровне RAID.

2. Дублирование RAID-контроллеров.
