Это означает, что общая ёмкость массива RAID 3 ограничена ёмкостью диска минимального объёма (в RAID-3 можно использовать диски разного объёма) умноженной на общее количество дисков в массиве, минус один. «Минус один» — это выделенный диск (parity-диск) для хранения информации о чётности данных.

RAID-3 обладает хорошей производительностью, почти сравнимой с производительностью RAID-0 за вычетом времени и других ресурсов, требуемых на вычисление (выполняются контроллером) и сохранение данных чётности. Однако, если вы потеряете parity-диск, ничего страшного не случится, поскольку все данные останутся на дисках с данными. Если же потеряете один из дисков с данными — тоже ничего страшного, поскольку используя parity-диск вы сможете восстановить утерянные данные на одном из дисков. Таким образом, RAID-3 предоставляет производительность, почти сравнимую с RAID-0, при этом увеличивая надёжность хранения данных.

На сегодняшний день RAID-3 малопопулярен, хотя время от времени всё ещё встречается его применение. RAID-3 может использоваться там, где использование RAID-0 совершенно недопустимо ввиду ненадёжности хранения данных, но где пропускная способность RAID-3 вполне подходит.

плюсы:

• высокая надёжность хранения данных (вы не потеряете данные, если один диск из массива выйдет из строя);

• высокая скорость чтения;

• приемлемая скорость записи;

минусы:

• все диски массива должны работать синхронно, что не даёт возможности обрабатывать одновременно более одного запроса;

• минимальное количество дисков в массиве: 3.

2.3. Расчет вероятности безотказной работы дисковой подсистемы.

По заданию необходимо определить вероятность безотказной работы дисковой подсистемы сервера, построенной на базе RAID-3, содержащей 4 базовых диска (без учета уровня RAID), при условии, что вероятность безотказной работы одного диска равна 0,6 и все диски одинаковые.

При отказе какого-то диска система восстанавливается по контрольной сумме.

По условию количество основных дисков (без учета уровня RAID) n = 4. Следовательно, с учетом уровня RAID количество основных дисков N = n+1=5.

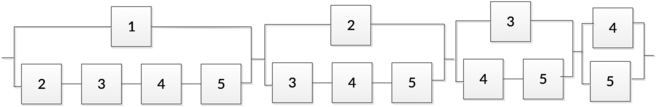

Формализованная схема для оценки надежности дисковой подсистемы уровня RAID-3 представлена на рис. 7.

Рис. 8. Формализованная схема дисковой подсистемы уровня RAID3.

Находим вероятность отказа для дисков 2,3,4 и 5: P₂₃₄₅ = 1 – P₂P₃P₄P₅ = 1 – Р⁴_безотк = 1- 0,6⁴ = 1 – 0,1296 = 0, 8704. P_{безотказ2345} = 0,1296.

Вероятность выхода из строя первого блока 1 и P₂₃₄₅: P₁₂₃₄₅ = (1-P_{безотказ})*P₂₃₄₅ = 0,4*0,8704 = 0,34816. P_{безотказ12345} = 0,65184

Находим вероятность отказа для дисков 3,4 и 5: P₃₄₅ = 1 – P₃P₄P₅ = 1 – Р³_безотк = 1- 0,6³ = 1 – 0,216 = 0, 784. P_{безотказ2345} = 0,216.

Вероятность выхода из строя второго блока 2 и P₃₄₅: P₂₃₄₅ = (1-P_{безотказ})*P₃₄₅ = 0,4*0,784 = 0,3136. P _{безотказ2345} = 0,6864

Находим вероятность отказа для дисков 4 и 5: P₄₅ = 1 – P₄P₅ = 1 – Р_безотк = 1- 0,6² = 1 – 0,36 = 0,64. P_{безотказ2345} = 0,36.

Вероятность выхода из строя третьего блока 3 и P₄₅: P₃₄₅ = (1-P_{безотказ})*P₄₅ = 0,4*0,64 = 0,256. P _{безотказ345} = 0,744

Вероятность безотказной работы 4-го блока: Р₄₅ = 0,6+0,6-0,6*0,6 = 1,2 – 0,36 = 0,84.

Общая вероятность безотказной работы Р_общая = P_{безотказ12345}* P_{безотказ2345}* P _{безотказ345}* Р₄₅ = 0,65184*0,6864*0,744*0,84 = 0,2796.

2.4. Рекомендации по модернизации или реорганизации рассматриваемой сети фирмы.

Для увеличения быстродействия сети можно заменить сегментов 10 Base T и 10 Base 2 на 100 Base TX. Если архитектура филиала №2 позволяет и прочие условия заменить сеть Token-Ring на, допустим, все тот же 100 Base 100 TX. В результате увеличится скорость, и цена понизится.

3. Организация удаленной связи объединенной фирмы.

3.1. Выбор типа сети связи

Мною было рассмотрено четыре варианта организации удалённых связей сети фирмы: X.25, Frame relay, ATM и связь по средствам технологии ADSL.

Технология X.25.

Х.25 определяет характеристики телефонной сети для передачи данных. Чтобы начать связь, один компьютер обращается к другому с запросом о сеансе связи. Вызванный компьютер может принять или отклонить связь. Если вызов принят, то обе системы могут начать передачу информации с полным дублированием. Любая сторoнa может в любой момент прекратить связь.

Технология Frame Relay.

Frame Relay обеспечивает возможность передачи данных с коммутацией пакетов через интерфейс между устройствами пользователя (например, маршрутизаторами, мостами, главными вычислительными машинами) и оборудованием сети (например, переключающими узлами).

В роли сетевого интерфейса, Frame Relay является таким же типом протокола, что и Х.25. Однако Frame Relay значительно отличается от Х.25 по своим функциональным возможностям и по формату. В частности, Frame Relay является протоколом для линии с большим потоком информации, обеспечивая более высокую производительность и эффективность.

Технология ATM.

Технология ATM ( Asynchronous Transfer Mode) - это транспортный механизм, ориентированный на установление соединения при передаче разнообразной информации в сети. Для этого в ATM разработана концепция виртуальных соединений (virtual connection) вместо выделенных физических связей между конечными точками в сети. Она обеспечивает высоко эффективную связь и большую гибкость в построении гомогенных сетей, где связь между узлами сети требуется независимо от их физического местоположения.

Технология ADSL.

ADSL - это технология, позволяющая превратить витую пару телефонных проводов в канал высокоскоростной передачи данных. Линия ADSL соединяет два модема ADSL, которые подключены к каждому концу телефонного кабеля. Медные провода имеют очень широкую полосу пропускания и , в принципе, способны передавать данные с высокими скоростями. Однако, для передачи голоса используется только незначительная часть этой полосы (до 4 кГц). В ADSL-технологии для передачи данных и голоса используются различные участки спектра сигнала: низкочастотные (до 4 кГц) для передачи голоса, высокочастотные - для передачи данных. Канал телефонной связи выделяется с помощью фильтров, что гарантирует работу вашего телефона даже при аварии соединения ADSL.

Основным протоколом передачи данных в ADSL сети является АТМ (сеть с асинхронным переносом ячеек). Этот протокол определен для каналов со скоростями до 2,5 Гбит/секунду, что говорит о его гибкости и нацеленности в будущее. ADSL сеть целиком и полностью использует все плюсы АТМ:

- Скорость и надёжность;

- Гибкость и масштабируемость;

- Гарантированное качество обслуживания;

- Мультисервисность (одновременная работа нескольких каналов/сервисов внутри одного физического канала);

Благодаря мультисервисности, через одно ADSL соединение можно создать несколько различных каналов связи с разными параметрами и характеристиками.

Таблица 3.1.

	ADSL	X.25	Frame relay	ATM
Пропускная способность, Мбит/c	1.1 (т.к. технология асинхронная имеем две скорости 640 Кбит/с и 1.5 Мбит/с)	0.048	4	155
Надёжность передачи данных	Отлично	Хорошо	Удовл.	Хорошо
Защищенность информации	Хорошо	Хорошо	Отлично	Отлично
Стоимость подключения	1500 руб.	30000 руб.	45000 руб.	30000 руб.
Абонентская плата	1500 руб.	4200 руб.	2400 руб.	8000 руб

Таблица 3.2.

Таблица 3.3.

По итогам сравнения выбираем сеть ADSL.

3.2. Выбор оборудования сети связи.

Коммутатор - устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов сети.

Выберем коммутатор для ЛВС фирмы. Рассмотрим три варианта коммутаторов 10/100 Base TX.

Таблица 3.4.

Параметры сравнения коммутаторов.

Таблица 3.5.

Нормированные характеристики сравниваемых коммутаторов

Оптимальным выбором является коммутатор Raisecom ISCOM2118-MA.

Характеристики
