Коммутатор соединяется с концентратором и конвертором через порты Rj-45.

Для связи с удаленными офисами используются маршрутизатор Сisco 2620.

2.2.3. Серверы локальной вычислительной сети центрального офиса.

При выборе серверов нужно рассматривать серверы на базе микропроцессоров Pentium II, Celeron и Pentium III.

Сравнительный анализ микросхем для системных плат серверов на базе Pentium.

Характеристики плат на основе микропроцессора Pentium.

Характеристики плат на основе микропроцессора Pentium II.

Сравнительные характеристики PentiumII, Celeron и Pentium III.

При решении 32-разрядных задач замена, например PentiumII-400 на PentiumIII-450 позволяет увеличить производительность системы следующим образом:

Прежде чем переходить с МП PentiumII на МП PentiumIII следует использовать следующие методы повышения производительности: Повышение объёма КЕШ-2 и ОЗУ (для серверов приложений); установка более быстрых дисков или более быстрых матриц RAID (для файловых серверов); установка более быстрых дисковых интерфейсов (SCSI).

Например, для PentiumIII-450 увеличение КЕШ-2 с 512 до 1024 Кбайт позволяет увеличить производительность:

• для сервера приложений на 10 %.

• для файлового сервера на 6 %.

• для Web-сервера на 3-5 %.

Замена ЦП сервера PentiumII-400 на ЦП PentiumIII-450 позволяет увеличить производительность:

• для сервера приложений менее 10 %.

• для файлового сервера на 2 %.

В качестве серверов центрального офиса целесообразно использовать серверы на базе процессора Pentium II.

Особенности построения сервера на базе процессора Pentium III:

• В настоящее время широко используется только один набор микросхем - Intel 82440 LX.

• На платах используются модули памяти DIMM 3 слота.

• PCI - 4,5 слотов.

• ISA - от 2 до 4 слотов.

• Максимальный объем ОЗУ - 384 Мбайт (только EDO и SDRAM )

• Установка частот и коэффициентов умножений частот осуществляется либо программно (BIOS) либо с помощью джамперов.

В каждой из двух локальных сетей центрального офиса необходимо использовать сервер фирмы Dell.

Сравнительные характеристики серверов Dell.

Dell PowerEdge 1400 - двух-процессорная платформа для рабочих групп с дисками, не предназначенными для замены в горячем режиме.

Dell PowerEdge 2400 - двух-процессорный сервер для рабочих групп с повышенной надежностью и отказоустойчивостью.

Dell PowerEdge 4400 - двухпроцессорная платформа для уровня отдела с повышенной готовностью и хорошим расширением.

Основные спецификации	Dell PowerEdge 1400	Dell PowerEdge 2400	Dell PowerEdge 4400
Поддерживаемый процессор	До 2-x процессоров Pentium III 850 МГц	До 2-x процессоров Pentium III 933 МГц	До 2-x процессоров Pentium III 1 ГГц
Объем кэш-памяти на каждый процессор	256 Кб	256 Кб	512 Кб
ОЗУ (и допустимое расширение)	128 Мб (2 Гб)	128 Мб (1 Гб)	256 Мб (4 Гб)
Общее число слотов ввода/вывода	7 (5 PCI, 2 ISA)	6 (2 PCI, 4 PCI/EISA)	8 (5 PCI, 3 PCI/ISA)
Контроллер диска	U2/W SCSI-3	Dual U2 SCSI LVD	Dual U3 SCSI LVD
Встроенные отсеки для дисководов	1 x 1”	3 x 1.6” не оперативно заменяемых или 3 x 1” с возможностью "горячей" замены	7 (симплексный режим) или 8 (дуплексный) x 1” или 6 x 1.6” с возможностью "горячей" замены
Имеющиеся съемные отсеки	2 x 1.6”	2 x 1.6”	2 x 1.6”
Максимальный объем встроенной дисковой памяти	72.8 Гб	72.8 Гб	72.8 Гб
Конструкция	Башня	Башня (преобразуется в стойку высотой 5U) или стойка высотой 5U	Башенный корпус на "лапках" (допускает преобразование в стоечную конструкцию высотой 7U ) или стойка высотой 7U

В сетях центрального офиса будут использованы серверы Dell PowerEdge 4400.

Схема шин системной платы сервера на базе процессора PentiumIII и подключенных к ним устройств (сетевой адаптер и SCSI - контроллер помещаются на шину PCI):

схема центрального офиса: файл office_central.doc

2.3. Удаленный офис №1.

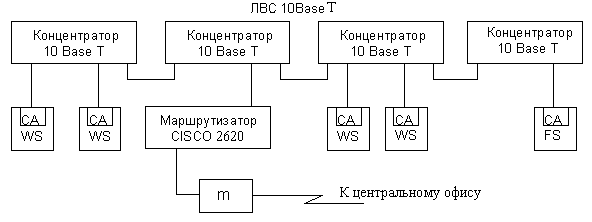

2.3.1. Структурная схема локальной вычислительной сети удаленного офиса № 1.

2.3.2. Выбор оборудования и правила построения локальной вычислительной сети.

2.3.2.1. Локальная вычислительная сеть 10BaseT.

2.3.2.1.1. Правила установки и монтажа.

Основные компоненты сети:

• неэкранированная витая пара 3-й категории, волновое сопротивление 100 Ом;

• сетевые адаптеры Ethernet с разъемом Rj-45;

• концентраторы.

Правила:

• В качестве среды передачи данных сети используется неэкранированная витая пара категории 3 (НВП) с волновым сопротивлением 100 Ом. В зарубежной литературе НВП именуются как Unshielded twisted pair - UTP. Отрезок НВП, имеющий на обоих концах порты с разъемами Rj-45 и соединяющий либо концентратор с узлом сети, либо два соседних концентратора, называется лучом сети.

• Длина луча сети не должна превышать 100 м.

• В сети можно использовать следующие типы концентраторов: концентраторы с фиксированным набором портов с разъемом Rj-45 без SNMP-управления;

• Концентраторы (concentrator) могут иметь 8, 12, 24, 48 или 72 порта с разъемом Rj-45. К порту концентратора может быть подключен либо узел сети (сервер или рабочая станция), либо соседний концентратор.

• В узлы сети устанавливают сетевые адаптеры, имеющие порт с разъемом Rj-45.

• Порт Rj-45 сетевого адаптера с разъемом Rj-45 непосредственно соединяют с лучом сети, другой конец этого луча подключают к порту концентратора.

• Концентраторы должны быть подключены к источнику электропитания с напряжением 220 В.

• В сети должно быть не более четырех последовательно соединенных концентраторов (или четырех стеков концентраторов).

• Количество концентраторов и портов концентраторов, которое допускается иметь в одном стеке, указывается фирмой-производителем концентраторов.

• В сети должно быть не более 1024 узлов.

• Между любыми двумя удаленными узлами сети не должно быть более пяти лучей. Поэтому длина сети не должна превышать 500 м.

• В неэкранированной витой паре используется 4 провода. 2 провода работают на прием, и 2 - на передачу.

2.3.2.1.2. Выбор сетевого оборудования.

Согласно условию технического задания, сетевое оборудование должно быть фирмы HP:

• сетевые адаптеры 10/100TX PCI LAN;

• неэкранированная витая пара 3-й категории, волновое сопротивление 100 Ом;

• концентраторы 10 Base-T Hub 12.

2.3.2.2. Связь сетей.

Для связи с центральным офисом используется маршрутизатор Сisco 2620.

2.3.3. Серверы локальной вычислительной сети удаленного офиса № 1.

Фирма Dell предлагает следующие серверы на базе PentiumIII:

Исходя из характеристик производительности серверов на базе процессоров PentiumIII, в качестве сервера удаленного офиса № 1 можно предложить сервер на базе Pentium III - Dell PowerEdge 2400.

2.4. Удаленный офис № 2.

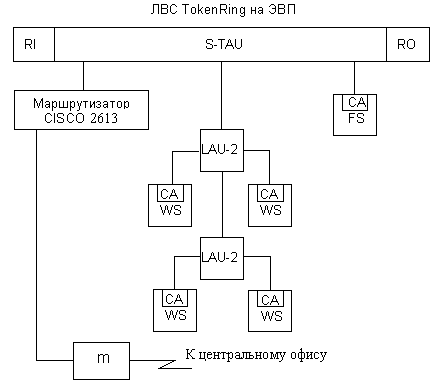

2.4.1. Структурная схема локальной вычислительной сети удаленного офиса № 2.

2.4.2. Выбор оборудования и правила построения локальной вычислительной сети.

2.4.2.1. Локальная вычислительная сеть Token Ring на ЭВП.

2.4.2.1.1. Правила установки и монтажа.

Основные компоненты сети:

• устройства доступа рабочих станций к сети S-TAU (Token Ring Access Unit), имеющие рабочие порты (12, 24) для подключения ЭВП и порты RI (Ring Input) и RO (Ring Output);

• устройства промежуточного доступа LAU, которые подключаются к рабочим портам S-TAU.

• сетевые адаптеры Token Ring;

• экранированная витая пара (ЭВП).

Правила:

• кусок ЭВП, обрамлённый с обеих сторон разъёмами DB9, называется лучом, длина луча не более 100 м (при использовании LAU длина луча считается от СА до S-TAU);

• LAU бывает двух типов: LAU-2 (на два порта) и LAU-4 (на четыре порта). LAU-4 всегда подключается к порту S-TAU, а два LAU-2 могут быть последовательно соединены друг с другом;

• в сети могут находиться до 12 последовательно соединенных S-TAU;

• S-TAU соединяются таким образом. что порт выхода одного S-TAU всегда соединяется с портом входа следующего S-TAU;

• к рабочим портам S-TAU можно подключить порт входа LAU - устройства промежуточного доступа;

• в сети может быть не более 255 узлов;

• если в сети используется только одно устройство S-TAU, то в его порты RI и RO устанавливаются заглушки.

2.4.2.1.2. Выбор сетевого оборудования.

Согласно условию технического задания, сетевое оборудование должно быть фирмы RAD:

• устройства доступа рабочих станций к сети S-TAU (концентратор) - RADring Modular Intelligent Hub фирмы RAD Data Communication ;

• сетевые адаптеры TRIC-16/AT фирмы RAD Data Communication;

• экранированная витая пара (STP).

Поскольку в сети находится 20 рабочих станций и один сервер, целесообразно реализовать ее в виде устройства S-TAU.

2.4.2.2. Связь сетей.

Связь с центральным офисом осуществляется с помощью маршрутизатора фирмы Cisco 2613.

2.4.3. Серверы локальной вычислительной сети удаленного офиса № 2.

В данной сети используется сервер на базе PentiumIII - Dell PowerEdge 2400 (выбор сервера - см. п. 2.3.3. настоящего документа).

3. Методы создания отказоустойчивых и высокопроизводительных серверов.

3.1. Методы увеличения производительности.

Производительность системы определяется сочетанием ее аппаратно - программных средств.
