Московский энергетический институт (технический университет)

Кафедра электротехники и интроскопии

Лабораторно-практическое занятие №4

Параллельное соединение ветвей в цепи синусоидального тока.

Студент:

Группа:

Бригада: 7

Преподаватель:

К работе допущен:

Работа выполнена:

Отчет принят:

Москва 2003

Цель работы: изучение свойств цепи с последовательным соединением ветвей, режима резонанса токов в параллельном колебательном контуре и изучение возможности улучшения коэффициента мощности цепи с помощью конденсаторов.

Задача

К источнику электрической энергии с напряжением U = 160 В, частотой f = 50 Гц подключены параллельно соединенные индуктивная катушка и конденсатор. Параметры катушки: R = 100 Ом, L = 4,5 Гн, емкость конденсатора C = 2 мкФ. Рассчитать токи, а также коэффициенты мощности индуктивной катушки и всей цепи. Убедится, что подключение конденсатора привело к повышению коэффициента мощности.

Р ешение:

1. .

2. а) ;

, Ом;

, Ом;

б) ;

,Ом;

, Ом.

3. , А;

, А;

, А.

4. Коэффициент мощности индуктивной катушки: ;

коэффициент мощности всей цепи: .

Заметно, что с подключением конденсаторов коэффициент мощности увеличивается.

Рабочее задание

Соберем цепь:

1. При отключенной батареи конденсаторов записали показания приборов и вычислили коэффициент мощности индуктивной катушки.

Напряжение источника: U = 23 В.

Ток источника: I = 0,45 А.

Активная мощность цепи: P = 3,6 Вт.

Ток батареи конденсаторов: I_C = 0.

Ток индуктивной катушки: I_К = 0,45 А.

Коэффициент мощности катушки: .

2. Рассчитали значение емкости конденсатора C_рез, при которой в цепи наступит режим резонанс токов:

.

3. Установили емкость батареи конденсаторов C_рез и убедились, что в цепи есть режим резонанса токов. Ввели показания приборов в режиме резонанса токов при U = 23 В.

Емкость батареи конденсаторов: С = 60 мкФ.

Напряжение источника: U = 23 В.

Ток источника: I = 0,15 А.

Активная мощность цепи: P = 3,6 Вт.

Ток индуктивной катушки: I_К = 0,45 А.

Ток батареи конденсаторов: I_C = 0,43 А.

5. Сняли и ввели зависимости I_C(C), I(C) при U = 23 В для 5-7 значений емкости C батареи конденсаторов в интервале от C<С_рез до C>C_рез при 0,3 А<I_C<1 А и пределе 1 А.

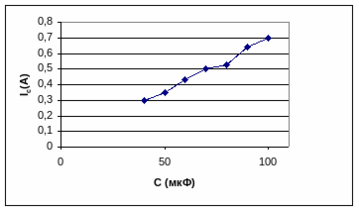

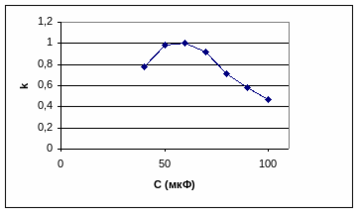

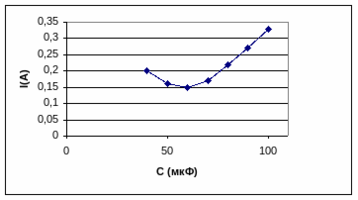

Графики зависимостей I_C(C), I(C), k(С):
