ЭЛ192A~1 (945955)
Текст из файла
Московский Энергетический Институт
(Технический Университет)
Кафедра Электротехники и Интроскопии
Лабораторная работа № 5
Исследование режимов работы трехфазных цепей при соединении приемников треугольником.
Бригада: № 7
Группа: ТФ-7-01
Студент: Кирпичников А. В.
Преподаватель: Верник К. А.
Отчет принят:
МОСКВА 2003.
Цель работы: Изучение особенностей режимов работы трехфазных цепей при соединении приемников треугольником и влияние режимов работы одной фазы на режим работы других фаз.
Задача:
К трехфазному источнику с напряжением U= 160 В, подключен симметричный приемник, соединенный треугольником. Сопротивление фаз приемника Zф= 15+5j Ом. Определить линейные и фазные токи. Построить векторную диаграмму.
РЕШЕНИЕ:
Uab = UAB Ubc = UBC Uca = UCA
(A)
(A)
(A)
(A)
(A)
Р
абочее задание:

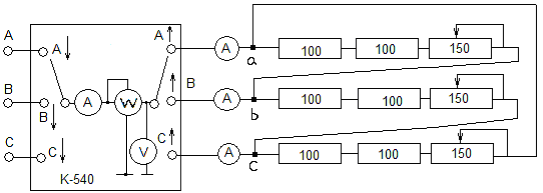

1.Собрать трёхфазную цепь по схеме с резистивными приёмниками, соединёнными треугольником, измерить линейные напряжения.
1.2.Цифровым вольтметром В7 – 38 измеряем линейные напряжения приёмника.
2.1. Измерить фазные и линейные токи при симметричной нагрузке:
Изменяя сопротивления переменных резисторов, установить симметричный режим фаз (фазные токи от 0.7 до 1 А). Изменяя положение переключателя фаз ( А, В, С) на комплекте К — 540 , измерить и ввести линейные токи.
2.2. Измерить мощности каждой фазы источника при симметричной нагрузке.
Сохраняя симметричный режим, полученный в п. 2.1. , изменяя положение переключателями фаз ( А, В, С) на комплекте К – 540, измерить и ввести мощности фаз источников:
Мощность источника :
Мощность симметричного 3х проводного приёмника
:
3. Измерим токи при несимметричной нагрузке.
Изменить сопротивление резистора в фазе ВС примерно на 30º. Измерить и ввести в таблицу значения токов.
| Параметр | Симметричный режим | Несимметричный режим |
| | 0.8 | 0.8 |
| | 0.8 | 0.9 |
| | 0.8 | 0.8 |
| | 1.4 | 1.4 |
| | 1.4 | 1.5 |
| | 1.4 | 1.4 |
4.2. Разомкнули фазу ВС
| Параметр | Симметричный режим | Несимметричный режим |
| | 0.8 | 0.8 |
| | 0.8 | 0 |
| | 0.8 | 0.8 |
| | 1.4 | 1.4 |
| | 1.4 | 0.8 |
| | 1.4 | 0.8 |
4.3. Разомкнули линию СС.
| Параметр | Симметричный режим | Несимметричный режим |
| | 0.8 | 0.8 |
| | 0.8 | 0.4 |
| | 0.8 | 0.4 |
| | 1.4 | 1.22 |
| | 1.4 | 1.22 |
| | 1.4 | 0 |
