ВРМ E01C3A
-
Жесткое задание и четкая маркировка трасс прохождения оптических волокон позволяет избежать возможной путаницы при отключениях для технического обслуживания.
-
При использовании поворотного адаптера секционный модуль блока можно повернуть наружу на 38° для удобства замены адаптера или подключения оптических шнуров. При выполнении планового обслуживания одной линии, помехи для соседних являются минимальными.
-
Распределительный блок на 96 волокон.
-
В распределительных блоках могут храниться запасные соединительные шнуры, а также устанавливаться разветвители ленточных оптических волокон.
ВРМ JXP-C
Для упрощения ввода и вывода оптических волокон соединительный модуль имеет восьмиугольную форму.
По выбору, левосторонний или правосторонний ввод волокна в модуль делает монтаж более удобным.
Для соединительного модуля не устанавливаются жесткие требования по длине оставляемых волокон, что упрощает выполнение операций соединения.
Распределительный блок на 8 волокон.
SMC-12MCC Media Converter
Преобразователь SMCFXSC компактное, экономичное и многофункциональное шасси для расширения существующих сетей Ethernet / Fast Ethernet сети с помощью оптоволокна. Имеет 12 креплений для трансиверов. Может быть установлен в 19” стойку (сверху показаны лежащие трансиверы).

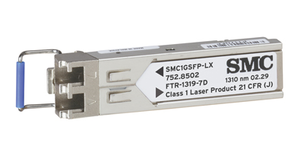

SMC1GSFP-LX Tranceiver
SMC1GSFP-LX является одним портом 1000BASE-LX SFP приемопередатчик с LC коннектор для SMC TigerSwitches ™ и TigerStacks ™, оснащены слотами SFP трансивера.Приемопередатчик поддерживает сети скорость 1000 Мбит / с в режиме полного дуплекса использованием 9 / 10 микрон одномодового оптического кабеля (макс. дальность до 10 км *), и 50,0 или 62,5 микрон многомодовый оптический кабель (макс. диапазоне 220-550м *), является модульной и позволяет простым Gigabit Ethernet, расширение сети.
DLink DMC-810SC
Медиаконвертер DLink DMC-810SC: Этот медиаконвертер преобразует сигнал из стандарта 1000BASE-T Gigabit Ethernet на витой паре в сигнал стандарта 1000BASE-LX Gigabit Ethernet одномодовому оптическому кабелю. Максимальная длина оптического кабеля: 10 км. Поддерживают 1 порт RJ-45 для витой пары и 1 порт для оптического кабеля (LC-коннектор, на вход и выход).
Сеть на базе xDSL модемов
DSL расшифровывается как Digital Subscriber Line (цифровая абонентская линия). DSL — одна из технологий, позволяющая по обыкновенным медным парам объединять локальные сети, телефонные станции, обеспечивать доступ к удаленным корпоративным сетям, обеспечивать доступ к сети Интернет. Для организации линии DSL используются существующие телефонные линии; данная технология тем и хороша, что не требует прокладки дополнительных телефонных кабелей. Современные технологии DSL дают возможность организации высокоскоростного доступа в Интернет как для обычного пользователя, так и для предприятий и организаций, превращая обычные телефонные кабели в высокоскоростные цифровые каналы. Причем скорость передачи данных зависит только от качества и протяженности линии, соединяющих пользователя и провайдера (от 32 Кб/с до 50 Мб/с).
Исходя из вышеизложенного можно сделать начальный вывод о DSL-технологии: технология DSL позволяет организовывать высокоскоростные каналы на существующих медных линиях, что влечет за собой уменьшение финансовых затрат предприятия или организации для подключения к сети Интернет и объединения удаленных ЛВС.
S

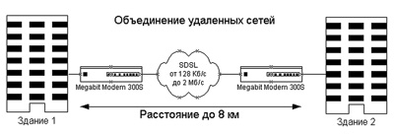

DSL (Single Line Digital Subscriber Line — однолинейная цифровая абонентская линия)
SDSL — технология, обеспечивающая симметричную передачу данных со скоростями от 64 Кб/с до 2 Мб/с. В технологии SDSL для организации цифрового канала используется только одна пара проводов, максимальное расстояние передачи ограничено 8 км (диаметр медной жилы 0.5).

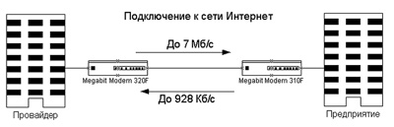

ADSL (Asymmetric Digital Subscriber Line — асимметричная цифровая абонентская линия)
A
DSL — технология, обеспечивающая асимметричную передачу данных, то есть скорость передачи данных от сети к пользователю значительно выше, чем скорость передачи данных от пользователя в сеть. ADSL — идеальная технология для организации доступа в сеть Интернет. При организации таких соединений пользователи обычно получают гораздо больший объем информации, чем передают.
HDSL (High Bit-Rate Digital Subscriber Line — высокоскоростная цифровая абонентская линия)
HDSL — симметричная технология передачи данных, то есть скорости передачи в обе стороны равны. Благодаря скорости передачи (1.544 Мб/с по двум парам проводов и 2.048 Мб/с по трем парам проводов) телекоммуникационные компании используют технологию HDSL для организации каналов T1/E1.
Итак, кратко познакомившись с технологией DSL, можно сделать некоторые выводы.
DSL-технология обеспечивает высокую скорость передачи данных. Различные варианты технологий DSL обеспечивают различную скорость передачи данных, но все равно скорость этого оборудования намного выше, чем скорость обычного модема.
DSL-технология — наиболее экономически выгодный вариант для объединения ЛВС, телефонных станций, организации доступа в Интернет и доступа к корпоративным сетям предприятия или организации.
VDSL — самое современное xDSL решение, продукт эволюции и конвергенции технологий ADSL и G.SHDSL.
По сравнению с ADSL, VDSL имеет значительно более высокую скорость передачи данных: от 13 до 56 Мбит/с в направлении от сети к пользователю (Downstream) и до 11 Мбит/с от пользователя к сети (Upstream) при работе в асимметричном режиме; максимальная пропускная способность линии VDSL при работе в симметричном режиме составляет примерно 26 Мбит/с в каждом направлении передачи. В зависимости от требуемой пропускной способности и типа кабеля длина линии VDSL лежит в пределах от 300 метров до 1,3 км.
Схема подключения.
Кабель от телефона к сплиттеру в таблицу не входит, так как этот кабель обычно идёт в комплекте с телефоном.
Описание схемы сети
Для построения сети необходимо установить в ЦДП многопортовый промышленный DSLAM коммутатор. От коммутатора идет телефонный кабель RJ-11 к сплиттеру, также к сплиттеру возможно подключение телефона. Сплиттер через RJ-11 подключается к телефонному кабелю и по этому кабелю идёт сигнал на предприятия. На предприятии всё подключается в обратном порядке: к сплиттеру подключается модем через RJ-11, к модему через RJ-45 УСПД, к которому в свою очередь по RS-232 подключены счётчики электроэнергии. Телефонные кабеля в расчёт не входят, так как используются сети телефонного оператора.
| № | Наименование | Цена, руб | Количество | Стоимость, руб |
| 1 | МОДЕМ D-Link DSL-2540U | 1120 | 28 | 31360 |
| 2 | Сплиттер для ADSL-модема D-Link "DSL-30CF" | 113.28 | 29 | 3285.12 |
| 3 | Dlink DSLAM-3248/DC/C | 75300 | 1 | 75300 |
| 4 | Патч-корд RJ-11 1 м | 46.51 | 29 | 1348.79 |
| 5 | Патч-корд UTP cat 5e. 0,5 m с разъёмами | 28 | 28 | 784 |
| Итого: | 112 077.9 | |||
Спецификации оборудования
DAS-3248/DC/C
Благодаря сетевым uplink-интерфейсам Gigabit Ethernet (GE), IP DSLAM DAS-3224/3248 обеспечивают экономически эффективное решение для прямого подключения к IP-сетям через Интернет-маршрутизатор или коммутатор LAN.
IP DSLAM позволяют провайдерам организовать для абонентов широкополосный доступ к сети по меди с использованием существующих телефонных линий связи. Устройства поддерживают технологию ADSL/ADSL2/ADSL2+ и расширенные IP-сервисы, включая QoS, многоадресную рассылку и управление абонентами. Эти функции способствуют устранению перегрузки полосы пропускания и обеспечивают помехозащищенную и эффективную передачу видео, голоса и данных в сети. Технология Triple Play обеспечивает одновременную передачу контента, требовательного к полосе пропускания: голос, видео и данные - через единую инфраструктуру. Устройства серии DAS-3224/3248 поддерживают агрегирование uplink-каналов (объединение uplink-каналов GE в один логический интерфейс). Помимо этого, благодаря опции Daisy Chaining, все подключенные устройства могут использовать один uplink-канал GE. Оснащён 48 портами ADSL2+.
DSL-2540U/BRU/C
Модем DSL-2540U/BRU/C разработан для сетей малых офисов и дома. Он позволяет быстро и просто получить широкополосный доступ в Интернет и совместно использовать канал связи ADSL несколькими пользователями. Благодаря встроенному интерфейсу ADSL, поддерживающему скорость нисходящего потока до 24 Мбит/с, межсетевому экрану, QoS и встроенному 4-х портовому коммутатору, это устройство предоставляет малым офисам и домашним пользователям удобный и экономичный способ создания безопасной, высокоскоростной сети, со свободным от «узких» мест каналом связи к внешнему миру.
DSL-30CF/RS
Cплиттер необходим при использовании одной телефонной линии для передачи голоса и данных (ADSL).
Поддерживаются стандарты ADSL, ADSL2, ADSL2+, Annex A, L, M
1 разъем RJ-11 для подключения к телефонной линии
1 разъем RJ-11 для подключения телефона (или мини-АТС)
1 разъем RJ-11 для подключения ADSL - модема
С![]()
еть на базе радиосвязи

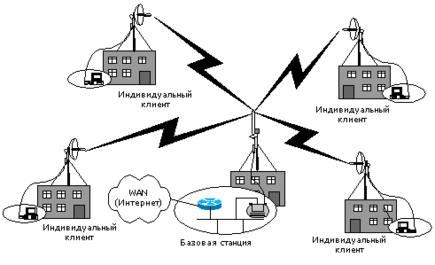

Беспроводные сети операторов и корпоративных клиентов создаются для объединения сегментов корпоративных сетей при отсутствии между ними проводных или волоконно-оптических каналов или необходимости их резервирования, а также для беспроводного доступа к сетям общего пользования.
В зависимости от выбранного критерия сеть строится либо на беспроводных сетевых адаптерах с использованием точки доступа в качестве базовой станции, что обеспечивает минимальную стоимость, либо на беспроводных мостах (/маршрутизаторах), что позволяет достичь максимальной производительности.
Сеть на беспроводных адаптерах позволяет подключать по радио к точке доступа базовой станции, как отдельные компьютеры, так и проводные сети, при назначении одного из компьютеров такой сети сервером радиодоступа и оснащении его проводным и беспроводным сетевым адаптером.
Поскольку в подобных сетях практически отсутствуют средства фильтрации широковещательного трафика, их реальная производительность несколько меньше, чем у сетей, построенных на базе беспроводных мостов (/маршрутизаторов). Такие устройства могу использоваться как для создания каналов точка-точка, так и для развертывания масштабных сетей сложной топологии с возможностью многократной ретрансляции сигналов.
Cisco Aironet 1522 Lightweight Outdoor Mesh Access Point
