Спецификации оборудования
| Тип принтера | Цветной, струйный |
| Tехнология печати | Струйная |
| Параметры печатающей головки | Четырехцветная, объём чернильной капли 4 пл |
| Максимальное разрешение | 5760 x 1440 точек/дюйм (оптимизированное) |
| Максимальная скорость черно-белой / цветной / фотопечати | 28 стр./мин. / 15 стр./мин. / 89 сек./фото 10 х 15 см |
| Максимальный формат бумаги | А4 (210 х 297 мм) |
| Форматы печатных носителей | A4, 20 x 25 см, 13 x 20 см, 13 x 18 см, 10 x 15 см (4''x6''), 9 x 13 см, A5, A6 |
| Плотность печатных носителей | 64 - 300 г/кв.м |
| Емкость подающего лотка | 100 листов |
| Интерфейс | USB 2.0 |
| Потребляемая мощность | 10 Вт |
| Картриджи | В комплект поставки входит стартовый набор из 4-х картриджей |
| Особенности | Печать без полей |
| Размеры (ШхГхВ) | 415 x 400 x 130 мм — собранное состояние |
| 415 x 400 x 268 мм — рабочее состояние |
|
|
| SMC8505T является высокопроизводительным 5-port 10/100/1000 неуправляемым коммутатором, который сочетает в себе Ethernet, Fast Ethernet, Gigabit и подключаясь к серверу удаляет узкие места и ускоряет время доступа для пользователей. Каждый порт поддерживает Auto-MDI/MDI-X для упрощения интеграции в сети. SMC8505T также поддерживает Jumbo пакеты, соответствует IEEE802.3, IEEE802.3u, и IEEE802.3ab/Gigabit стандартов, и режим промежуточной буферизации с функцией фильтрации проводной скорости, автоматически конфигурирует сеть, с защитой от DDOS и фильтрацией CRC. |

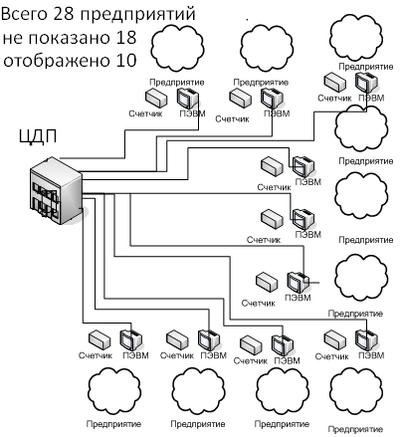

Схема расположения здания ЦДП и предприятий, соединенных в сеть
Отвлечёмся от реальных условий и предположим, что ЦДП окружен предприятиями, находящимися от него на расстояниях, при которых требуется 8 км кабеля для прокладки.
В каждом УСПД имеется 4 порта RS-232 и 8 портов RS-422/485, что даёт нам 12 портов в устройстве. На каждый порт RS-485 можно подключить не более 32 счётчиков. На каждом предприятии 1 счётчик и необходимо использовать один УСПД. Необходимое количество кабелей RS-232 равно 28.
Измерительное оборудование:
| № | Наименование | Цена, руб | Количество | Стоимость, руб |
| 1 | Счетчик электроэнергии АЛЬФА А1800 | 22386 | 28 | 626808 |
| 2 | RTU-325-E1-512-M3-B4-G | 231044 | 28 | 12938464 |
| 3 | Трансформатор тока типа Т–0,66-М-У3 | 320 | 28 | 8960 |
| 4 | Кабель RS-232 9Pin 1.8 м | 73.6 | 28 | 2060.8 |
| Итого: | 7107060.8 | |||
Оборудование необходимое для соединения измерительного оборудования между собой
| № | Наименование | Цена, руб | Количество | Стоимость, руб |
| 1 | Кабель RS-232 9Pin 1.8 м | 73.6 | 112 | 8243,2 |
| 2 | Кабель RS-485 2.0 м | 58 | 28 | 1624 |
| Итого: | 9867,2 | |||
| Итоговая стоимость без учёта расходов на связь. | 7 230 579,82 |
С
четчик электроэнергии АЛЬФА А1800
Назначение
Многофункциональный микропроцессорный счетчик АЛЬФА A1800 трансформаторного включения предназначен для учета активной и реактивной энергии и мощности в трехфазных сетях переменного тока в режиме многотарифности, хранения измеренных данных в своей памяти, а также передачи их по цифровым и импульсным каналам связи на диспетчерский пункт по контролю, учету и распределению электроэнергии.
Счетчик АЛЬФА А1800 предназначен для установки на перетоки, генерацию, высоковольтные подстанции, в распределительные сети и на промышленные предприятия.
Функциональные возможности счетчиков АЛЬФА А1800:
-
Измерение активной и реактивной энергии и мощности с классом точности 0.2S, 0.5S в режиме многотарифности.
-
Измерение параметров электросети с нормированными погрешностями.
-
Фиксация максимальной мощности нагрузки с заданным усреднением.
-
Фиксация даты и времени максимальной активной и реактивной мощности для каждой тарифной зоны.
-
Запись и хранение данных графика нагрузки и параметров сети в памяти счетчика.
-
Передача результатов измерений по цифровым и импульсным каналам связи.
-
Автоматический контроль нагрузки и сигнализация о выходе параметров сети за установленные пределы.
-
Учет потерь в силовом трансформаторе и линии электропередачи.
Счетчик АЛЬФА А1800 обладает увеличенной памятью, что позволяет ему вести запись трех независимых массивов профиля нагрузки по энергии и мощности с разными интервалами усреднения (1, 2, 3, 5, 6, 10, 15, 30 и 60 мин.) А также до 32 различных графиков параметров сети с двумя различными интервалами.
Кроме того, записанные за последний интервал данные параметров сети, которые хранятся в отдельном блоке памяти счетчика, можно считывать напрямую с частотой порядка нескольких секунд. Коммерческие данные по электроэнергии и мощности можно считывать при этом по второму цифровому интерфейсу, с другой частотой, например 30-мин. Что позволяет использовать счетчик АЛЬФА А1800 одновременно в качестве прибора коммерческого учета и как датчика (с замещающими данными) для систем оперативно-диспетчерского и технологического управления SCADA.
Технические характеристики счетчика АЛЬФА A1800
| Наименование величины | Значение |
| Класс точности | |
| - по активной энергии (ГОСТ 52323-05, 52322-05) | 0,2S; 0,5S |
| - по реактивной энергии (ГОСТ 26035-83) | 0,5; 1,0 |
| Номинальные напряжения, В | 3х57/100, 3х220/380, 3х127/220, 3х100, 3х220 |
| Номинальные (максимальные) токи, А | 1(10), 5 (10) |
| Стартовый ток (чувствительность) по отношению к номинальному | 0,001 |
| Номинальная частота сети, Гц | 50 ± 2,5 |
| Количество тарифов | 4 в сутках, 4 типа дней недели, 12 сезонов, летнее и зимнее время |
| Погрешность хода внутренних часов | ± 0,5 с/сутки |
| Рабочий диапазон температур, °C | от -40 до +65 |
| Относительная влажность (не конденсирующаяся), % | 0 … 95 |
| Запись графиков нагрузки с 3 интервалами | до 40 |
| Запись параметров сети с 2 интервалами | до 32 |
| Длительность интервалов записи | 1, 2, 3, 5, 10, 15, 30, 60 мин. |
| Количество хранимых авточтений | до 35 |
| Количество импульсных каналов | до 6-ти |
| Постоянная счетчика по импульсному выходу, имп/кВтч (кварч) | от 100 до 20000 |
| Длительность выходных импульсов, мс | от 120 до 255 - возможно другое значение по заказу |
| Цифровые интерфейсы | RS-232, RS-485 |
| Скорость обмена информацией при связи со счетчиком по цифровым интерфейсам, бод | 300 - 19200 |
| Самодиагностика счетчика | есть |
| Степень защиты корпуса | IP 54 |
| Масса, кг | 2 |
| Габариты, мм, не более | 309 х 170 х 89 |
| Средняя наработка до отказа, ч, не менее | 120000 |
| Межповерочный интервал, лет | 12 |
| Срок службы, лет, не менее | 30 |
Устройство сбора и передачи данных (УСПД) RTU-325
Назначение
УСПД RTU-325 предназначены для сбора, обработки, хранения данных, собранных со счетчиков электроэнергии и передачи их на верхний уровень.
Устройства предназначены для построения цифровых, пространственно распределённых, проектно-компонуемых, иерархических, многофункциональных автоматизированных систем коммерческого учёта электроэнергии и мощности (АСКУЭ) с распределённой обработкой и хранением данных. Предназначено для эксплуатации в безоператорном режиме.
Работает со счетчиками различных производителей. Возможность измерения токов, напряжений, частоты и мониторинг мощности входят в базовый комплект поставки.
В базовый комплект поставки УСПД RTU-325 входят:
-
Энергонезависимая память 512 Mb.
-
Порт Ethernet 10/100 Base-T.
-
3 порта RS-232 и 4 порта гальваноразвязанных интерфейсов RS-485.
-
Встроенный пульт управления.
-
Клеммник.
-
Высокопрочный корпус с защитой IP-65 с 3 пломбируемыми отсеками.
-
Лицензионная операционная система QNX и встроенное прикладное ПО.
Выберем конфигурацию
-
RTU-325-E1-512-M3-B4-G
Обозначения:
1 порт Ethernet
512 - объем энергонезависимой памяти в Mb
3 - число полномодемных интерфейсов RS-232
4 - число гальваноразвязанных интерфейсов RS-485
