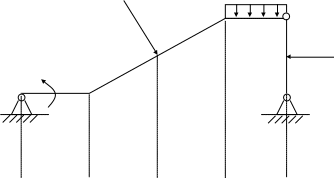

Вариант №2

С.3

q=1 H/м

P1 =10 kH C

90⁰ 1,5м

P2=5kH

1,5м

M=22 kH/м

A B

2м 2м 2м 2м

А) Поскольку число неизвестных, представляющие рамную конструкцию, больше числа уравнений равновесия произвольных плоских систем тел, то её надо расчленить на две части.

Q

I) Yc

Pcosa Xc

C

Psina

Ya

Xa А Xc

C

II) Yc

Прикладываем к конструкции все заданные силы.

Интенсивность нагрузки q заменяем сосредоточенной силой Q и прикладываем её по середине пролета, на которую она действует.

Силы расположенные под углом к балке раскладываем на две составляющие.

Рассмотрим равновесие каждой части и составим для каждой из них по три уравнения равновесия.

I )

ОХ : - Ха + Р1sina + Xc = 0;

OY : Ya - P1ocsa - Q + Yc =0;

åMA=0: M – 1,5 P1sina - 4P1cosa - 7Q + 8Yc – 3Xc = 0;

I I)

ОХ : - Хc - Р2 + Xb = 0;

OY : Yb - Yc =0;

åMB=0: 3Xc + P2 = 0;

Решаем систему 6 уравнений и находим 6 неизвестных:

Xa, Ya, Xb, Yb, Xc, Yc.

- Ха + Р1sina + Xc = 0;

Ya - P1cosa - Q + Yc =0;

M – 1,5 P1sina - 4P1cosa - 7Q + 8Yc – 3Xc = 0;

- Хc - Р2 + Xb = 0;

Yb - Yc =0;

3Xc + 1,5P2 = 0;

sina = 3/5; cosa = 4/5;

Xc = - P2/2;

Xb = P2/2;

Xa = 3 P1/5 –P2/2;

Yc = (14 q + 20,5 P1/5 – M -3 P2/2)/8;

Yb = (14 q + 20,5 P1/5 – M –3 P2/2)/8;

Ya = 3 P1/5 + 2q - (14 q + 20,5 P1/5 – M –3 P2/2)/8;

Xb = 5 kH; Yb = -5/16 kH;

Xa = -2 kH; Ya = 101/16 kH;

Проверка: M-1,5P1sina - 4P1 cosa -7Q + 1,5P2 =22 – 4,5 – 16 – 14 – 2,5 + 15 =0

åMA=0;

Б) Заменим шарнир в точке С на скользящую заделку.

Поскольку число неизвестных, представляющие рамную конструкцию, больше числа уравнений равновесия произвольных плоских систем тел, то её надо расчленить на две части.

Q

I) Yc

Pcosa Мc

C

Psina

Ya

Xa А Mc

C

II) Yc

P2

Yb

Xb

Прикладываем к конструкции все заданные силы.

Интенсивность нагрузки q заменяем сосредоточенной силой Q и прикладываем её по середине пролета, на которую она действует.

Силы расположенные под углом к балке раскладываем на две составляющие.

Рассмотрим равновесие каждой части и составим для каждой из них по три уравнения равновесия.

Решаем систему 6 уравнений и находим 6 неизвестных:

Xa, Ya, Xb, Yb, Мc, Yc.

I )

ОХ : - Ха + Р1sina = 0;

OY : Ya - P1cosa - Q + Yc =0;

åMA=0: M – 1,5 P1sina - 4P1cosa - 7Q + 8Yc –Mc = 0;

I I)

ОХ : - Р2 + Xb = 0;

OY : Yb - Yc =0;

åMB=0: Mc + 1,5P2 = 0;

- Ха + Р1sina = 0;

Ya - P1cosa - Q + Yc =0;

M – 1,5 P1sina - 4P1cosa - 7Q + 8Yc –Mc = 0;

- Р2 + Xb = 0;

Yb - Yc =0;

Mc + 1,5P2 = 0;

sina = 3/5; cosa = 4/5;

Xb = P2;

Mc= -1,5P2;

Xa = 3 P1/5;

Yc = (14 q + 20,5 P1/5 – M + Mc)/8;

Yb = (14 q + 20,5 P1/5 – M + Mc)/8;

Ya = 3 P1/5 + 2q - (14 q + 18 P1/5 – M + Mc)/8;

Xb = 10 kH; Yb = -5/16 kH;

Xa = -3 kH; Ya = 101/16 kH;

Проверка: M-1,5P1sina - 4P1 cosa -7Q + 1,5P2 +8Yb =22 – 4,5 – 16 – 14 + 15 – 2,5 =0

åMA=0;

Ö 2²+101²/16² < Ö3²+101²/16² в случае соединения при помощи скользящей заделки в т. С , реакция в шарнире А будет больше, чем в случае соединения при помощи шарнира.
