Санкт-Петербургский государственный технологический институт

(технический университет)

Кафедра теоретической механики

Расчётно-графическая работа Д10.

“Применение теоремы об изменении кинетической энергии

к изучению движения механической системы”.

Вариант №16 Срок сдачи: ___________

Выполнил: ст. 823 гр. Сопыгин А. И.

Проверил: преп. Иванов Ю. А.

Санкт-Петербург

2003 г.

Исходные данные.

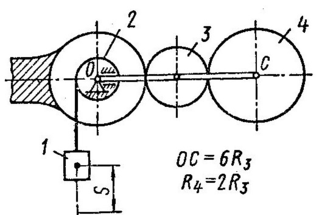

Механическая система под действием сил тяжести приходит в движение из состояния покоя. Трение скольжения тела 1 и сопротивление качению тела 3 отсутствует. Массой водила пренебречь.

Массы тел - m₁, m₂, m₃, m₄; R₂, R₃, R₄ – радиусы окружностей.

m1, кг	m2, кг	m3, кг	m4, кг	R2, см	R3, см	s, м
m	m/10	m/20	m/10	10	12	0.05π

Найти.

Пренебрегая другими силами сопротивления и массами нитей, предполагаемых нерастяжимыми, определит скорость тела 1 в тот момент, когда пройденный им путь станет равным s.

Решение.

1. Применим к механической системе теорему об изменении кинетической энергии.

,

где T₀ и T – кинетическая энергия системы в начальном и конечном положениях; – сумма работ внешних сил, приложенных к системе, на перемещении из начального положения в конечное; - сумма работ внутренних сил системы на том же перемещении.

Для рассматриваемых систем, состоящих из абсолютно твёрдых тел, соединённых нерастяжимыми нитями и стержнями . Так как в начальном положении система находится в покое, то T₀=0.

Следовательно, уравнение (1) принимает вид:

.

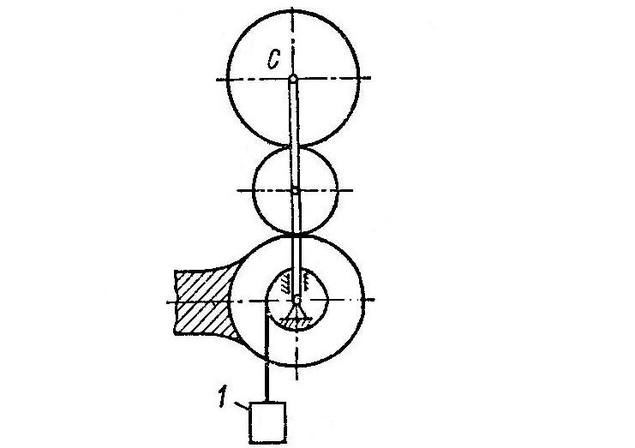

2. Определим угол, на который повернётся водило, когда груз 1 пройдёт расстояние s.

.

То есть когда груз 1 пройдёт путь s, система повернётся на угол 90º.

3. Вычислим кинетическую энергию системы в конечном положении как сумму кинетических энергий тел 1, 2, 3, 4.

T = T₁ + T₂ + T₃ + T₄.

а) Кинетическая энергия груза 1, движущегося поступательно равна:

.

б) Кинетическая энергия катка 2, вращающегося вокруг своей оси равна:

,

где - момент инерции катка 2,

- угловая скорость катка 2.

Отсюда получаем, что

.

в) Кинетическая энергия катка 3, совершающего плоско-параллельное движение, равна:

,

где - скорость центра масс катка 3,

- угловая скорость мгновенного центра скоростей катка 3,

- момент инерции катка 3 относительно мгновенного центра скоростей.

Отсюда получаем, что

г) Кинетическая энергия катка 4, совершающего плоско-параллельное движение, равна:

где - угловая скорость мгновенного центра скоростей,

- скорость центра масс катка 4,

- момент инерции катка 4 относительно мгновенного центра скоростей.

Отсюда получаем, что

Таким образом, кинетическая энергия всей механической системы равна:

4. Найдём работу всех внешних сил, приложенных к системе на заданном перемещении.

а) Работа силы тяжести G₁:

A_G1=m₁∙g∙s=m∙980∙5=15386∙m₁.

б) Работа силы тяжести G₂:

A_G2=0.

в) Работа силы тяжести G₃:

A_G3=-m₃∙g∙(OA)=-0.05∙m∙980∙36=-1764∙m.

г) Работа силы тяжести G₄:

A_G4=-m₄∙g∙OC=-0.1∙m∙980∙72=-7056∙m.

Таким образом, работа всех внешних сил, приложенных к системе равна:

= A_G1+A_G3+A_G4=15386∙m-1764∙m-7056∙m=6566∙m.

5. Согласно теореме об изменении кинетической энергии механической системы приравниваем значения T и .

=6566∙m;

=6566.

Отсюда скорость тела 1 равна:

= 0.31 м/с.

Результаты расчётов.

V1, м/c

0.31
