Расчет показателя технологичности.

Обобщающий показатель технологичности

К_д деталей, входящих

непосредственно в «Клапан Питательный» рассчитывается по формуле:

д

д8

К  ^{Кд8  N8}  К ;

N₈

где

N₈

К_д8 - комплексный показатель технологичности детали.

- количество размеров, которые необходимо выдержать для изготовления

Детали.

Обобщенный показатель технологичности деталей сборочной единицы СЕ1

«Вилка в сборе» определяется по формуле:

д

_К ^I _ ^Кд1 ^{ N}1 ^{ К}д2 ^{ N}2 ^{ К}д3 ^{ N}3

N₃  N₂ ^{ N}1

Где N1=13

N2=2 => 26

N3= 11

Обобщенный показатель технологичности деталей сборочной единицы СЕ2

«Пробка в сборе » определяется по формуле:

д

_К ^II _ ^Кд5 ^{ N}5 ^{ К}д6 ^{ N}6

N₅  N₆

Где N6=15

N5=3 => 18

Построение математических моделей для расчета комплексных показателей технологичности деталей.

Комплексные показатели технологичности деталей

^Кдi

(i=1…8), входящих в

состав приведенных выше формул, определяются по следующей формуле:

^Кд ^{ К}заг ^{ t}заг ^{ К}М .О. ^{ t}М .О. ^{ К}Т .О. ^{ t}Т .О. ^{ К}п ^{ t}п _{, (2)}

где

К_заг _0,1_ - показатель технологичности конструкции заготовки для данной

детали;

К_{М .О.} _0,1_ - показатель технологичности конструкции данной детали для механообработки;

К_{Т .О.} _0,1_ - показатель технологичности конструкции данной детали при её

термообработке;

К_п _0,1_ - показатель технологичности конструкции данной детали при нанесении на неё покрытий;

t_заг , t_{М .О.}, t_{Т .О.}, t_п - относительные трудоемкости соответствующих этапов технологического процесса изготовления детали (получение заготовки, механообработка, термообработка, нанесение покрытий), при чём должно выполняться условие:

t_заг  t_{М .О.}  t_{Т .О.}  t_п  1. (3)

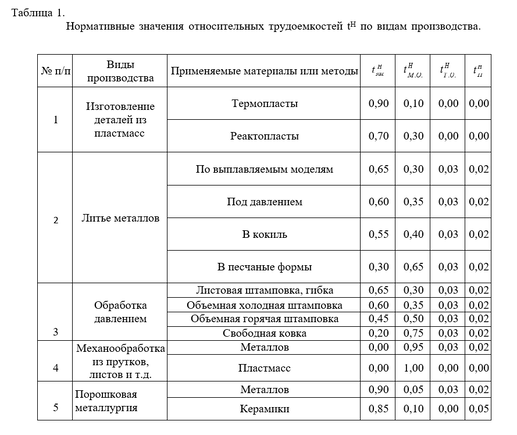

Численные значения, входящие в формулу (3) величин могут быть определены по табл. 1.

Эти значения используют в том случае, если в технологическом процессе изготовления детали применяют все указанные виды производства (этапы). Если же того или иного этапа в предполагаемом технологическом процессе нет, то соответствующие относительные трудоемкости t^н прибавляют к относительным трудоемкостям применяемых видов производства. Оновываясь на табл. 1 и табл. 2, составляем формулы для расчёта комплексных показателей технологичности деталей.

Структура технологических процессов изготовления деталей

Таблица 2

• «Вилка» (поз. 2):

К_д1  0, 65К_заг1  0, 32К_{М .О.1}  0, 03К_{Т .О.1} ;

• «Ось» (поз. 8):

^Кд2 ^ 0, 55К_заг2  0, 4К_{М .О.2}  0, 03К_{Т .О.2} 0, 02К_{П 2} ;

• «Рычаг» (поз. 7):

К_д3  0, 65К_заг3  0, 32К_{М .О.3}  0, 03К_Т.О.3 ;

• «Пружина» (поз. 5):

К_д4  0, 65К_{заг 4}  0, 32К_{М .О.4}  0, 03К_{Т.О 4} ;

• «Пробка» (поз. 9):

К_д5  0, 00К_{заг 5}  0, 95К_{М .О.5}  0, 02К_{П 5} ;

• «Корпус» (поз.1):

^Кд6 = 0.03К_заг6  0, 65К_{М .О.6}  0, 03К_{Т .О.6} 0, 02К_{П 6} ^;

• «Клапан» (поз. 5):

^Кд7 ^ 0.65К_заг7  0, 35К_{М .О.7} ^;

• «Втулка» (поз. 6):

К_д8  0, 95К_{М .О.8}  0, 05К_{П 8} ;

• « Гайка» (поз.3)

^Кд9 ^ 0.65К_заг9  0, 35К_{М .О.9}
