Достоинства:

• защищенность от жидкостного загрязнения;

• мягкость нажатия и низкий уровень шума;

Недостатки:

1. Недолговечная по причине выхода из строя мембраны

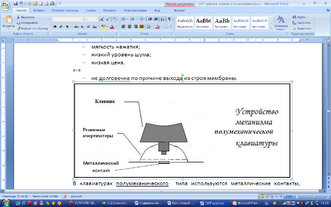

Полумеханическая и механическая клавиатура

В клавиатурах полумеханического типа, используются металлические контакты, возврат осуществляется при помощи резиновых амортизаторов.

Достоинства полумеханических клавиатур — те же, что и у мембранных, плюс большая долговечность.

В механических клавиатурах клавиша возвращается с помощью пружины.

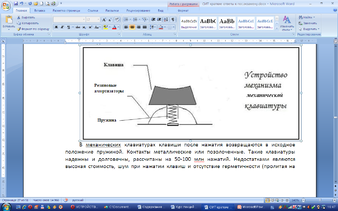

Рис. Устройство механизма механической клавиатуры

с резиновыми амортизаторами

Достоинства механических:

• большая долговечность

Недостатки:

• отсутствие защищенности от жидкостного загрязнения. Существуют модели механических клавиатур с такой же защитой от жидкостного загрязнения, как и у мем­бранных;

• достаточно высокий уровень шума,

Герконовая клавиатура

В основе работы данной клавиатуры положен принцип взаимодействия магнита и геркона. Геркон — это элемент, замыкающий (или размыкающий) электрическую цепь при изменении напряженности магнитного поля. При поднесении к геркону постоянного магнита или включении электромагнита, контакты замыкаются.

У такой клавиатуры под клавишами установлены магниты и герконы

Достоинства таких клавиатур:

• достаточно долгий срок службы;

• очень мягкая посадка, что сильно облегчает работу с ними легко.

Главный недостаток - зависимость от внешних магнитных полей. Многие электронные приборы могут вырабатывать магнитные поля, влияющие на герконы и вызывать ложные срабатывания клавиш.

Принципы работы клавиатуры

1. Контроллер клавиатуры, несколько раз в секунду, посылает сигналы по строкам и столбцам клавиатуры, чтобы определить, какие клавиши нажаты.

2. После нажатия на клавишу контроллер формирует особый код, называемый скан-кодом помещает его в специальную ячейку памяти и создает прерывание.

3. Скан-код посылается в центральный процессор, который, получив сигнал, вызыва­ет специальную программу для обработки полученного кода.

4. В ре­зультате обработки кода программой выдается значение и выводится на эк­ран дисплея в виде символа.

Работа через скан-коды организова­на для того, чтобы можно было закодировать все клавиши.

Мыши и джойстики

В качестве дополнительных уст­ройств для ручного ввода информации наиболее широко использу­ются устройства графического ввода типа «мышь» и устройства для ввода информации в игровые программы - джойстики.

Мышь представляет собой электронно-механическое устройство, внешний вид которой и принцип действия весьма разнообразны.

В портативных компьютерах мышь вмонтирована в его корпус и представляет собой площадку с сенсорами, которые отсле­живают движения пальца по площадке и силу его давления и пере­мешают курсор по экрану или, при более сильном нажатии, выполняют команду. Такие устройства получили названия трекпоинтыили трекпады.

Но наиболее популярные типы мыши, применяемые в настольных компьютерах, имеют вид небольшой коробочки, сверху которой находятся две кнопки управления командами мыши и колесико скроллинга, применяемого для прокрутки информации в не­которых приложениях. На нижней части находится механическое или электронное устройство, отслеживающее перемещение мыши по по­верхности.

Мыши классифицируются:

1. По способу связи - на проводные и беспроводные:

проводные передают сигналы посредством кабеля с различным интерфейсом подключения, который определяется по типу стандартных разъемов (DIN9, PS/2, USB);

беспроводные - посредством радиоволн – Bluetooth и световых волн – IrDA (InfraredDataAssociation – инфракрасный порт).

1. По количеству клавиш и дополнительных функциональных кнопок – на одноклавишные, двухклавишные, трехлавишные, многофункциональные.

2. По принципу действия - на механические, оптико-механические, оптические, лазерные и другие (индукционные, инерционные, гироскопические,мыши с MEMS-датчиками).

Принципы работы мышей

Оптико-механические мыши.

Принцип работы оптико-механической мыши основан на преобразовании произвольно­го вращения шара (покрытый резиной), установленного в ее основании, при переме­щении по специальному коврику во вращение двух валиков, уста­новленных перпендикулярно друг другу.

Рис. Устройство оптико-механической мыши

1) Фотодатчик; 2) Прорезиненный шарик; 3) Валик; 4) Колесо

5) Ролик прокрутки; 6) Прижимной ролик

Ось вращения одного валика имеет направление "назад-вперед", другого - "влево-вправо". На осях установлены диски с прорезями, которые вращаются между двух "кубиков". Датчики, представляющие собой оптопары (светодиод–фотодиод), располагаются по разные стороны дисков с прорезями. На первом находится источник света (невидимый глазу частотный диапазон), надругом - фотоэлемент, который определяет, падает ли на него свет - это, конечно, зависит от положения диска с прорезями. Поскольку таких растровых дисков два, то порядок освещения фотоэлементов однозначно определяет направление движения мыши, а частота возникающих на выходах светодиодов импульсов - скорость. Импульсы при помощи контроллера преобразуются в совместимые с PC данные и передаются процессору. Компьютер, используя драйвер мыши, на основании поступившей информации, перемещает курсор-указатель по экрану монитора.

Оптические мыши.

О птические мыши отличаются от оптико-механических наличием сканирующего датчика перемещения и отсутствием шарика и валиков. Благодаря датчику мышь сканирует поверхность, на которой она «лежит» и при изменении изображения этой поверхности мышь определяет скорость и направление этого изменения, и передает новые данные о состоянии курсора.

В датчике перемещения используется система из источника света и оптического сенсора. С помощью светодиода (LED), и системы фокусирующих его свет линз, под мышью подсвечивается участок поверхности. Отраженный от этой поверхности свет собирается другой линзой и попадает на приемный сенсор микропроцессора

Недостаток - заключается в том, что она не может работать на некоторых поверхностях, например прозрачных и зеркальных,

Лазерные мыши

Основное отличие лазерных мышей от оптических заключается в использовании в качестве источника излучения - инфракрасный лазер вместо – светодиода, что позволяет точнее фокусироваться и отражаться от участка рабочей поверхности практически без искажений.

Лазерные мыши обладают следующими преимуществами:

1. Отсутствие специфических требований к отражающим качествам рабочей поверхности (коврика), возможна работа на зеркальных и визуально однородных поверхностях;

2. Более высокое разрешение сенсора (до 4000dpi против 1600dpi у оптических мышей);

3. Более высокая точность перемещения курсора;

4. Существенно меньшее энергопотребление, в случае с беспроводными устройствами это приводит к значительному увеличению срока работы от батарей или аккумуляторов;

5. Отсутствие видимого свечения мыши со стороны сенсора, что в некоторых ситуациях повышает комфортность работы и не отвлекает внимание пользователя;

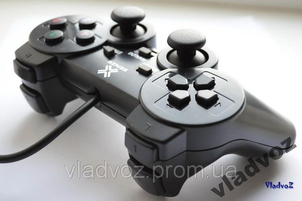

Манипулятор типа джойстик является основным ус­тройством для управления многочисленными компьютерными игра­ми. Хотя большинство игровых программ допускают управление от клавиатуры, джойстики обеспечивают больший контроль над игрой и значительно полнее передают реальную игровую ситуацию, связан­ную с работой авиационных, автомобильных и иных имитаторов дви­жения.

Для фанатов игр-симуляторов выпускают джойстики, похожие на реальные органы управления объектом: штурвалы, педали, рули и даже целые кабины.

Сканеры

Назначение, типы и принципы работы сканеров

Сканер – это устройство для ввода изображения с носителя и преобразования его в цифровой вид.

Сканеры классифицируют:

• по цветности вводимых изображений — черно-белые и цветные. Черно-белые сканеры могут считывать штриховые и полутоно­вые изображения. Цветные сканеры работают как с черно-белыми, так и с цветными оригиналами. К преимуществам черно-белого сканирования относится быстрота сканирования, меньшее количество необходимой памяти для хранения информации и дешевизна сканера;

• по методу сканирования изображе­ния (по способу использования) подразделяются на сканеры следующих типов:

• ручной;

• протяжной (листовой, страничный);

• планшетный

Ручной сканер переме­щают вручную по изображению. За один проход вводится несколько строчек изображения. У ручных сканеров имеется индикатор, предуп­реждающий оператора о превышении допустимой скорости ска­нирования.

Недостатки:

1. Узкая рабочая зона (захват обычно не пре­вышает 105 мм), поэтому для листа формата А4 нужно проводить по левой и правой его части, а потом соединять изображение с помощью специальных программ;

2. При неравномерной скорости сканирования края могут не соответствовать друг другу, поэтому необходимо равномерно проводить скане­ром по бумаге;

3. Небольшая скорость сканирования;

4. Плохая передача цветов;

5. Низкое разрешение 300-600 ppi (пикселей на дюйм).

Достоинства: Возможность сканирования книг без перегибания, низкая цена, возможность автономной работы от элементов питания.

Рис. Различные виды форм ручного сканера

Протяжной сканер (листопротяжный или поточный сканер).Лист вставляется в щель устрой­ства и автоматически перемещается относительно неподвижного сканирующего устройства, которое состоит из: механизма подачи бумаги, лампы освещения, отражающего зеркала, фокусирующей линзы, матрица ПЗС.

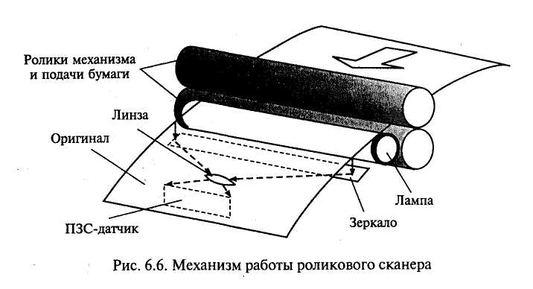

Рис. Блок схема протяжного сканера

Достоинства: автоматическая подача листов, быстрота сканирования – от 25 до 300 листов в минуту, возможность двухстороннего сканирования.

Недостатки: могут сканировать только отдельные листы бумаги, недостаточно высокое разрешение 600-1200 ppi.
