1.Назначение видеокарты и стандарты вывода изображения

Видеоадаптер (графическая карта, видеокарта (videocard) – устройство, управляющее дисплеем и обеспечивающее вывод графических изображений на него, посредством видеосигнала.

Монитор и видеоадаптер работают вместе и поддерживают раз­ные стандарты вывода изображений. Современные ПК в системах Windows ра­ботают в стандарте SVGA и более ранние стандарты не используют.

До 1987 года использовались следующие стандарты вывода изображения на дисплей.

СтандартMDA(MonochromeDisplayAdapter — монохромный адаптер дисплея), разработанный в начале 80-х годов компанией IBM. Этот режим отображает два цвета: черный/белый, либо зеленый/белый. Карта MDA поддерживает разрешение 720x350 пикселов (720-строк каждая из которых состоит из 350 точек). Стандарт уже не используется.

Стандарт CGA(ColorGraphicsAdapter - цветной графический адаптер), также разработанный компанией IBM. В текстовом режиме поддерживается разрешение 720x350 пикселов, а в графическом — 640x200 для двуцветного изображения и 320x200 дляцветовой гаммой из 4-х цветов. Этот стандарт в настоящее время также не используется.

Стандарт EGA(EnhancedGraphicsAdapter — усовершенствован­ный графический адаптер) обеспечивает разрешение 640x350 пиксе­лов для цветовой гаммы из 16 цветов

Стандарты VESA (videoelectronicsstandardsassociation – ассоциация по стандартам видеоэлектроники):

1. Стандарт VGA(VideoGraphicsAdapter — видеографиче­ский адаптер), который был представлен компанией IBM в 1987г. Стандарт VGA обеспечивает разрешение 640x480 пикселей с 16 мил­лионами цветов в графической области.

2. Стандарт SVGA(SuperVGA – улучшенный VGA) обеспечивает раз­решение в области графических изображений от 1024x768 и выше (1280х1024, 1600х1200).

3. Стандарт PGA (ProfessionalGA – профессиональный графический адаптер) - видеокарты с этим стандартом поддерживают самое высокое разрешение экрана в области графических изображений.

2.Устройство видеокарты и технические характеристики

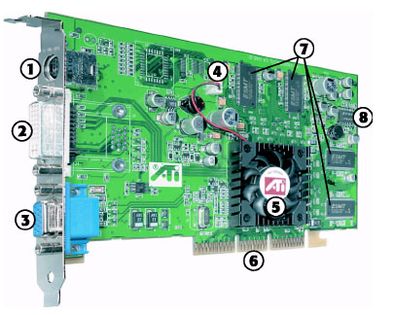

Рис. Устройство видеокарты

Видеокарта служит интерфейсом между монитором и централь­ным процессором и состоит из следующих узлов:

1. TV-выход(TV-OUT, S-Video,ViVo)– предназначен для подключения телевизора;

2. Видеовыход DVI(DigitalVideoInterface) – предназначен для подключения мониторов с диагональю до 1 метра;

3. Видеовыход VGA (VideoGraphicsAdapter) - предназначен для подключения мониторов старого типа;

4. Разъем питания вентилятора охлаждения – подача питания на вентилятор системы охлаждения графического процессора;

5. Графический процессор(GPU)- (ATI RADEON) с теплоотводом/вентилятором - графический процессорзанимается расчётами выводимого изображения, освобождая от этой обязанности ЦП, производит расчёты для обработки команд трёхмерной графики. Современные ГП содержат как минимум 2 блока: блок обработки 2D графики, блок обработки 3D графики. От мощности ГП зависят быстродействие и возможности видеокарты;

6. Интерфейс подключения к МП– (разъем AGP 8х);

7. Видеопамять - хранит в цифровом формате изображение, генерируемое графическим процессором. В настоящее время произошел переход на стандартную память типа DDRSDRAM. Современные видеокарты комплектуются памятью типа DDR2/3SDRAM, GDDR3/4 SGRAM;

8. Видео-ПЗУ (Video ROM) — постоянное запоминающее устройство, в которое записаны видео-BIOS, экранные шрифты, служебные таблицы и т.п.

Современные видеокарты часто оснащаются двумя DVI-выходами для подключения двух мониторов

Рис. Видеокарта с двумя DVI-выходами

Современные видеокарты может оснащаться HDMI выходом (High-DefinitionMultimediaInterface – мультемидийный интерфейс высокой четкости) для подключения мониторов с диагональю более 1 метра.

Рис. Видеокарта с DVI и HDMI выходами

Технические характеристики видеокарты

Основные характеристики видеоадаптеров:

1. Частоты ядра графического процессора (Мегагерц), чем больше, тем быстрее видеокарта будет обрабатывать информацию. Частота процессора (ядра) – 650 МГц и выше;

2. Объем видеопамяти - влияет на скорость обработки данных;

3. Интерфейс подключения к МП – AGP, PCI-Express;

4. Поддержка стандарта SVGA/PGA – поддержка разрешающей способности и глубины цвета ВА;

5. Видеовыходы карты — разъёмы VGA, DVI, HDMI, S-Video.

3.Назначение звуковой карты и устройство звуковой карты;

Звуковая плата - это устройство, предназначенное для: воспроизведения звукового файла с выводом его на динамики; записи звука в файл;

Устройство звуковой карты

Каждая конкретная модель звуковой платы может иметь свои особенности, но все современные звуковые платы содержат показанные на рисунке элементы:

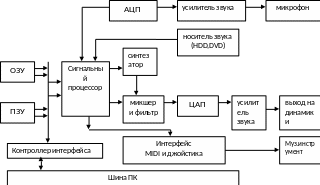

Рис.Упрощенная блок-схема звуковой платы

1. Сигнальный процессор: цифровой сигнальный процессор DSP (digitalsignalprocessor) или расширенный сигнальный процессор ASP (advancedsignalprocessor), которые используются для цифровой компрессии и декомпрессии зву­ковых сигналов (обработка цифровых данных), для расширения базы стереозвука, создания эха и обес­печения объемного (квадрофонического) звучания;

2. звуковая ПЗУ – содержит команды, необходимые для работы процессора;

3. звуковая ОЗУ – выполняет две функции: область для проведения вычислений и буфер для обмена данными с шиной ПК;

4. АЦП - Аналого-цифровой Преобразователь – является модулем преобразования и предназначен для оцифровки сигнала;

5. ЦАП - Цифро-аналоговый Преобразователь - является модулем преобразования и предназначен для преобразования в аналоговую форму;

6. Синтезатор – предназначен для синтеза звуков

7. Микшер - предназначен для объединения сигналов, поступающих с носителя, с процессора, с синтезатора в один аналоговый сигнал;

8. Фильтр – предназначен для сглаживания неравномерных амплитудно-частотных характеристик звука;

9. Усилитель – предназначен для усиления входного/выходного сигнала. Наличие усилителя позволяет подключать колонки без промежуточного внешнего усилителя.

10. MIDI (MusicalInstrumentDigitalInterface – цифровой интерфейс музыкальных инструментов) контроллер – выполняет функцию интерфейса между MIDI-инструментом и звуковой платой (подключение музыкальных инструментов)

Практически все современные звуковые платы работают в стерео режиме, поэтому на плате присутствуют 2 канала микшера и 2 каскада усилителя

4.Технические характеристики звуковой карты

Звуковая плата характеризуется следующими параметрами:

1. Отношения сигнал\шум (SNR)– характеризует разницу между уровнем собственных шумов звуковой платы и уровнем некого сигнала номинального уровня. Чем больше значение разницы, тем меньше уровень шума выдает плата при звучании. Уровень шумов, выражается в децибелах. Посредственным счи­тается уровень в 70 дБ, приемлемым — 78 дБ, а превосходным — 96 дБ и более;

2. Коэффициент гармонических искажений (THD – TotalHarmonicDistorition) – параметр, определяющий количество гармонических искажений звуковой платы и влияющий на точность воспроизведения музыкального сигнала. Чем больше коэффициент, тем сильнее будет отличаться звук воспроизводимых инструментов от их «живых» аналогов. Указывается в процентах от величины сигнала. Приемлемое значение не должно превышать 0,01 %;

3. Диапазон воспроизводимых частот – интервал частот, внутри которого звуковой тракт карты сохраняет свои основные характеристики. Интервал частот должен быть 20Гц-20 КГц;

4. Амплитудно-частотная характеристика (АЧХ) - зависимость амплитуды сигнала на выходе звуковой платы от его частоты при неизменном уровне сигнала на входе;

5. Интерфейс подключения платы;

6. Наличие усилителя мощности;

5.Воспроизведение звука формата DolbyDigital

Dolby Digital - это цифровой формат многоканальной стереофонической записи звука. Данный формат подразумевает декодирование (кодирование - операция отождествления символов или групп символов одного кода с символами или группами символов другого кода) специально закодированного стерео звука и воспроизведение его с помощью специальной акустической системы, то есть плата, поддерживающая данный формат должна иметь декодер звука формата Dolby Digital.

Для полноценного воспроизведения формата Dolby Digital 5.1. (7.1.) потребуется пять (семь) активных колонок и сабвуфер.

Сабвуфер - представляет собой специальную акустическую систему, состоящую из одной колонки с одним большим динамиком, и предназначен для воспроизведения самых низких частот звукового сигнала (басов). Так как сабвуфер воспроизводит звуки самой низкой частоты и положение источника человеческий слух опреде­лить практически не способен, он может располагаться в любом месте помещения (даже за спиной слушателя).

Для прослушивания звука в формате DolbyDigital 5.1 с по­мощью компьютера существуют специальные 6-канальные акустические системы. Они включают в себя пару фрон­тальных сателлитов (маленьких однополосных колонок), пару тыловых сателлитов, сателлит центрального канала (для диалогов) и сабвуфер.

8-канальные системы 7.1 и 7.2. очень похожи. В этой акустике добавились еще два динамика – тыловые, центральные. В системе 7.2 появился дополнительный сабвуфер.

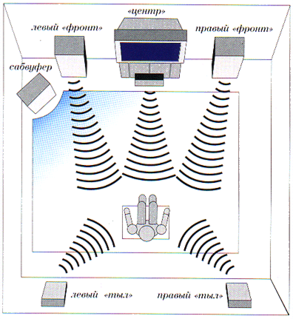

Рис. Схема акустической системы 5.1

Технология трехмерного звучания – технология Aureal 3D(A3D). Карта предусматривает обработку звука в соответствии со свойствами человеческого слуха и позволяет определитьгде находится источник звука по отношению к слушателю: слева, справа, спереди, сзади, удаляется или наоборот, каковы размеры помещения и так далее.

ТЕМА: Устройства ввода-вывода

Классификация устройств ввода-вывода

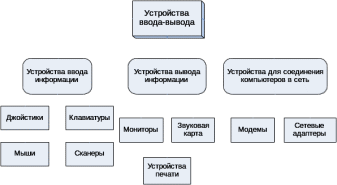

Устройства ввода и вывода можно условно разделить на устройства, с помощью которых информация передается машине от человека (ввод), человеку от машины (вывод) и от одной машины другой машине (соединение компьютеров в сеть):

Здесь указаны только наиболее распространенные устройства. Кроме них имеются специальные устройства, обеспечивающие совместную работу компьютеров с кассовыми аппаратами, микрофонами, видеокамерами, видеомагнитофонами, медицинскими и научными приборами и т.п.

Устройства ввода

Клавиатуры

Клавиатура (keyboard— кнопочная доска) — устройство, пред­назначенное для ввода данных и команд.

На клавишах клавиатуры нанесены буквы латинского и русского алфавитов, десятичные арабские цифры, математические, графические и спе­циальные знаки, знаки препинания, наименования некоторых ко­манд и функций.

По механизму функционирования клавиш клавиатуры делятся на типы:

1. мембранный;

2. полумеханический;

3. механический;

4. герконовый.

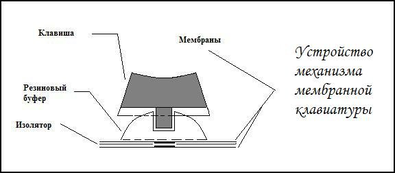

Мембранная клавиатура

При нажатии клавиши на клавиатуре мембранного типа замыкается пара мембран - гибких контактов на пластиковой пленке. Возврат клавиш осуществляется с помощью размещенных под ними маленьких резиновых полусфер (амортизаторов).

Характеристики
