б

С

Рис. 31. Схема прохождения тока через тело человека при двухфазном прикосновении:

а – общая схема; б – векторная диаграмма напряжений фаз относительно земли

Ток, проходящий через тело человека, в этом случае не зависит от режима нейтрали:

,

где U_л – линейное напряжение;

U_ф – фазное напряжение;

r_h – сопротивление тела человека.

Двухфазное прикосновение считается наиболее опасным, поскольку человек оказывается под линейным напряжением, которое в раз больше фазного.

Например, если линейное напряжение U_л составляет 380 В, а сопротивление тела человека r_h принять равным 1000 Ом, ток, протекающий через тело человека, составит

.

Это значение в несколько раз превышает величину фибрилляционного тока.

О днофазное прикосновение

А. Однофазное прикосновение в сетях с заземленной нейтралью

Рис. 32. Схема прохождения тока через тело человека при однофазном прикосновении в сети с заземленной нейтралью

Ток, проходящий через тело человека:

,

где R_н – сопротивление заземления нейтрали, R_н ≤ 4 Ом;

r_п, r_об , r_од – сопротивление пола, обуви, одежды.

Б. Однофазное прикосновение в сетях с изолированной нейтралью

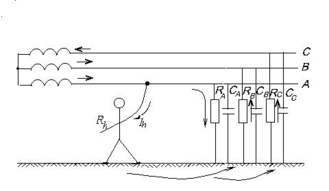

Рис. 33. Схема прохождения тока через тело человека при однофазном прикосновении в сети с изолированной нейтралью

В сетях с изолированной нейтралью условия электробезопасности определяются сопротивлениями изоляции и емкостью относительно земли.

Ток, проходящий через тело человека:

.

Если емкость проводов относительно земли мала, т.е. С_ф–>0, что обычно бывает в воздушных сетях небольшой протяженности, то ток через тело человека определится выражением

,

где R_ф – сопротивление изоляции фазы.

Если же емкость велика, а проводимость изоляции незначительна, т.е. R_ф→∞, что обычно бывает в кабельных сетях, то сила тока через тело человека:

где Х_с – емкостное сопротивление, Х_с = 1/ ωС, Ом;

ω – угловая частота, рад/с.

Таким образом, при поддержании параметров сети R_ф и С_ф на соответствующем нормам уровне можно добиться обеспечения электро-безопасных условий эксплуатации сети. Поэтому при эксплуатации электри-ческих сетей, работающих в режиме изолированной нейтрали, особое значение имеет контроль изоляции. По требованию безопасности R_из ≥ 0,5 Мом.

Приведенные формулы справедливы для работы установок в нормальном режиме (т.е. при сохранении нормативных значений сопротивления изоляции).

С
хема прохождения тока через тело человека в аварийном режиме (при неисправности изоляции фаз) приведена на рис. 34.

R_пер

Рис. 34. Схема прохождения тока через тело человека при однофазном прикосновении в сети с изолированной нейтралью при замыкании на землю одной из фаз (аварийный режим)

Ток, проходящий через тело человека в аварийном режиме, определяется выражением

.

В аварийных ситуациях (при неисправности изоляции фаз) человек попадает под действие линейного напряжения.

Таким образом, при неисправности изоляции фаз человек попадает под действие линейного напряжения.

Аварийные режимы возникают при повреждении изоляции и пробое фазы на корпус оборудования, при падении на землю провода под напряжением и по другим причинам. Потенциал токоведущей части падает при этом до потенциала ₃, где ₃ = J₃·r₃; здесь J₃ – ток замыкания; r₃ – сопротивление цепи в точке замыкания.

Растекание тока замыкания в грунте определяет характер распределения потенциала на поверхности Земли. Можно показать, что потенциал на поверхности грунта распределяется по закону гиперболы. Схема растекания тока в грунте представлена на рис. 35.

Рис. 35. Распределение потенциала по поверхности Земли при стекании тока
на землю

Напряжение прикосновения и шаговое напряжение

Напряжение прикосновения (рис.36) – это напряжение между двумя точками цепи замыкания на землю (корпус) при одновременном прикосновении к ним человека. Численно оно равно разности потенциалов корпуса и точек грунта, в которых находятся ноги человека, :

;

; ; ,

где – удельное сопротивление грунта;

r – радиус условного полусферического заземлителя;

– коэффициент напряжения прикосновения. В пределах зоны растека-ния тока меньше единицы, а за пределами этой зоны равен единице. Напряжение прикосновения увеличивается по мере удаления от заземлителя, и за пределами зоны растекания тока оно равно напряжению на корпусе оборудования.

Ток, протекающий через тело человека при прикосновении,

.

Напряжение шага (рис. 36) – разность потенциалов, обусловленная растеканием тока замыкания на землю, между точками цепи тока, находящихся на расстоянии шага а, которых одновременно касается ногами человек.

Рис.36. Схема возникновения напряжения прикосновения и шагового напряжения

; ; ; ,

где _ш – коэффициент шагового напряжения.

Напряжение шага зависит от потенциала замыкания и удельного сопротивления грунта, а также расстояния от заземлителя и ширины шага.

Напряжение шага максимально у заземлителя и уменьшается по мере удаления от заземлителя; вне поля растекания оно равно нулю.

Ток, обусловленный напряжением шага,

.

Классификация помещений по опасности поражения электрическим током

Согласно правилам устройства электроустановок (ПУЭ), установлены три категории помещений по опасности поражения электрическим током (табл. 14).

Таблица 14

Классификация помещений по электроопасности [ПУЭ]

Методы и средства обеспечения электробезопасности

Средства электробезопасности

1. общетехнические;

2. специальные;

3. средства индивидуальной защиты.

Общетехнические средства защиты

К общетехническим средствам электробезопасности относятся:

1. рабочая изоляция;

2. двойная изоляция;

3. недоступность токоведущих частей (применение оградительных средств – кожух, электрический шкаф и др.);

4. блокировки безопасности (механические, электрические);

5. малое напряжение. Малое напряжение, согласно стандарту – номинальное напряжение не более 42 В, применяемое в целях уменьшения опасности поражения электрическим током (ГОСТ12.1.009-76 ССБТ. Электро-безопасность. Термины и определения). В 7-м издании ПУЭ водится понятие «сверхнизкое (малое) напряжение» (СНН) – напряжение, не превышающее 50 В переменного и 120 В постоянного тока. Для переносных светильников – 36 В, для особоопасных помещений и вне помещений – 12 В;

6. меры ориентации (использование маркировок отдельных частей электрооборудования, надписи, предупредительные знаки, разноцветная изоляция, световая сигнализация).

Специальные средства защиты

Наибольшее распространение среди технических мер защиты человека в сетях до 1000 В получили:

• защитное заземление;

• зануление;

• защитное отключение.

Средства индивидуальной защиты, используемые
в электроустановках

Средства защиты, используемые в электроустановках, по своему назначению подразделяются на две категории: основные и дополнительные.

Основные электрозащитные средства – это средства защиты, изоляция которых длительно выдерживает рабочее напряжение электроустановок и которые позволяют прикасаться к токоведущим частям, находящимся под напряжением.

Дополнительные электрозащитные средства – это средства защиты, дополняющие основные средства, а также служащие для защиты от напряжения прикосновения и напряжения шага, которые сами по себе не могут при данном напряжении обеспечить защиту от поражения током, а применяются совместно с основными электрозащитными средствами.
