Мост Вина

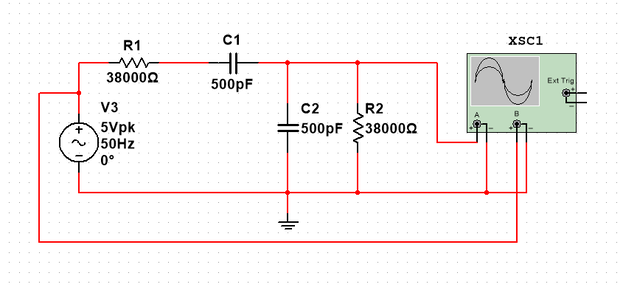

Рис. 11. Схема моста Вина с подключенным осциллографом для снятия характеристик
| f, Гц | A, мВ | f, Гц | A, мВ |
| 50 | 32 | 10000 | 1600 |
| 500 | 300 | 12000 | 1600 |
| 1000 | 600 | 14000 | 1600 |
| 3000 | 1350 | 16000 | 1500 |
| 4500 | 1500 | 17000 | 1450 |
| 5000 | 1600 | 19000 | 1400 |
| 6000 | 1700 | 20000 | 1300 |
Таблица. 5. Экспериментальные данные АЧХ моста Вина, снятые с осциллографа

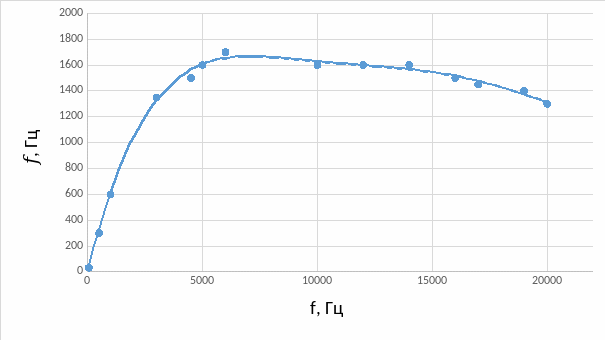

Рис. 12. АЧХ моста Вина по данным осциллографа
|
|
|
| 50 | 89,8 |
| 1000 | 72,5 |
| 1500 | 61,0 |
| 3000 | 31,9 |
| 6000 | 2,8 |
| 12000 | -7,8 |
| 14000 | -12,0 |
| 18000 | -27,2 |
| 20000 | -37,3 |
Таблица. 6. Экспериментальные данные ФЧХ моста Вина, снятые с осциллографа

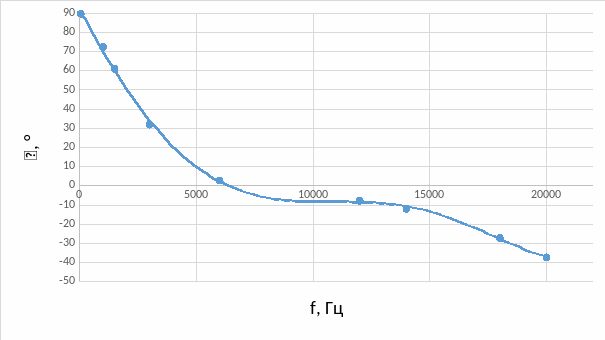

Рис. 13. ФЧХ моста Вина по данным осциллографа
Вывод:
В данной работе я исследовал, дифференцирующие, интегрирующие цепи, также мною был изучен мост Вина и его характеристики. Из полученных графиков можно сделать вывод, что дифференцирующая цепь является фильтром верхних частот, интегрирующая цепь – фильтром нижних частот, а мост Вина – фильтром для определенных частот, которые зависят от характеристик схемы. Построенные по экспериментальным данным графики АЧХ и ФЧХ удовлетворяют теоретическим значениям.
