Отчет по лабораторной работе №21 Выпрямители.

Група:

Студент:

Дата:



Рис. 1 Однополупериодный выпрямитель.

( внимание J2 должен быть всегда замкнут)





1.Снимите осциллограммы напряжения на нагрузке при C1 отключено и C1 включено (выключатель J1). Постройте графики.

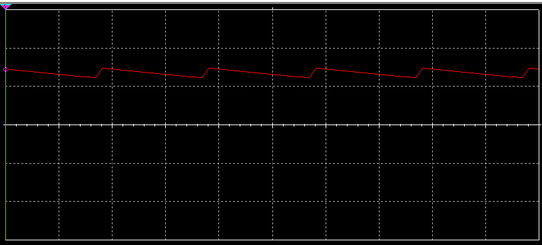

Рис. 1 C1 включен

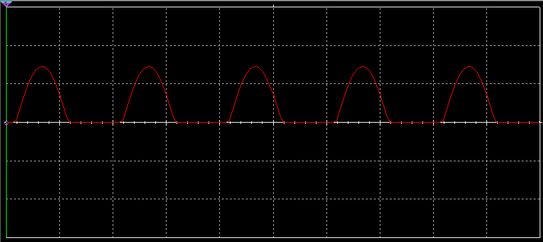

Рис. 2 С1 выключен



2. Снимите внешнюю характеристику источника питания при C1 отключено и C1 включено (выключатель J1). Постройте графики.



Снимите зависимость коэффициента пульсации Кп (C1 включено).

Кп = (Uмак – Uмин)/Uср;

Uмак и Uмин по показаниям осциллографа,

Uср по показаниям вольтметра U2.





С1 отключено.

R(Ом)

20

30

40

50

60

70

80

90

Iн(А)

0.457

0.305

0.229

0.183

0.153

0.131

0.114

0.102

Uн(В)

9.145

9.147

9.149

9.151

9.152

9.154

9.156

9.159

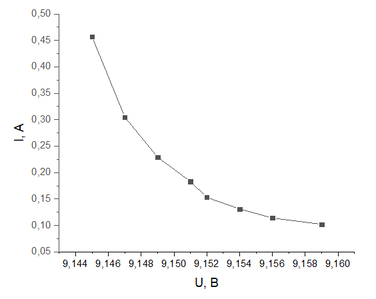

Рис. 3 Внешняя характеристика без С1



С1 включено.

R(Ом)

20

30

40

50

60

70

80

90

Iн(А)

1.038

0.764

0.601

0.498

0.425

0.371

0.329

0.295

Uн(В)

20.736

22.905

24.047

24.884

25.484

25.936

26.289

26.573

Кп

0.763

0.527

0.416

0.362

0.314

0.270

0.204

0.188

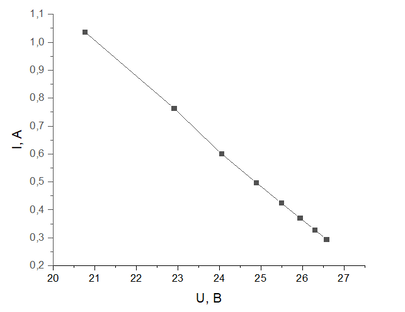

Рис. 4 Внешняя характеристика с С1



Рис. 2Двухполупериодный выпрямитель

( внимание J2 должен быть всегда замкнут)





3.Снимите осциллограммы напряжения на нагрузке при C1 отключено и C1 включено (выключатель J1). Постройте графики.

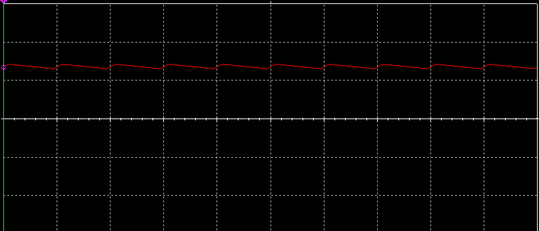

Рис. 5 C1 включен

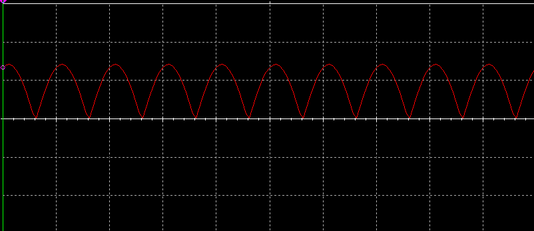

Рис. 6 С1 выключен



4. Снимите внешнюю характеристику источника питания при C1 отключено и C1 включено (выключатель J1). Постройте графики.

Снимите зависимость коэффициента пульсации Кп (C1 включено).

Кп = (Uмак – Uмин)/Uср;

Uмак и Uмин по показаниям осциллографа,

Uср по показаниям вольтметра U2.







С1 отключено.

R(Ом)

20

30

40

50

60

70

80

90

Iн(А)

0.874

0.583

0.438

0.350

0.292

0.251

0.219

0.195

Uн(В)

17.477

17.491

17.512

17.523

17.532

17.540

17.547

17.552

Рис. 7 Внешняя характеристика без С1



С1 включено.

R(Ом)

20

30

40

50

60

70

80

90

Iн(А)

1.219

0.845

0.650

0.527

0.444

0.384

0.338

0.302

Uн(В)

24.382

25.361

25.989

26.347

26.639

26.855

27.024

27.159

Кп

0.310

0.197

0.154

0.133

0.113

0.093

0.074

0.073

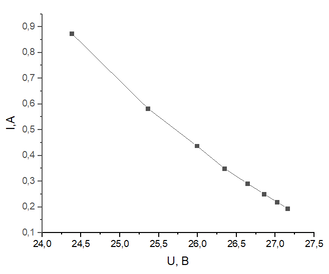

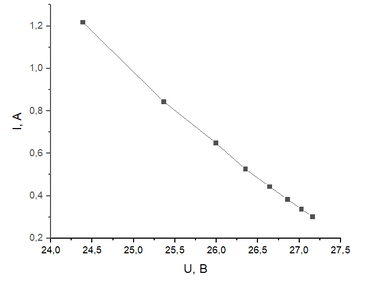

Рис. 8 Внешняя характеристика с С1





Рис. 3 Симисторный регулятор мощности.



Снимите зависимость мощности нагрузки Р от угла включения α для пяти значении от нуля до 180 градусов.

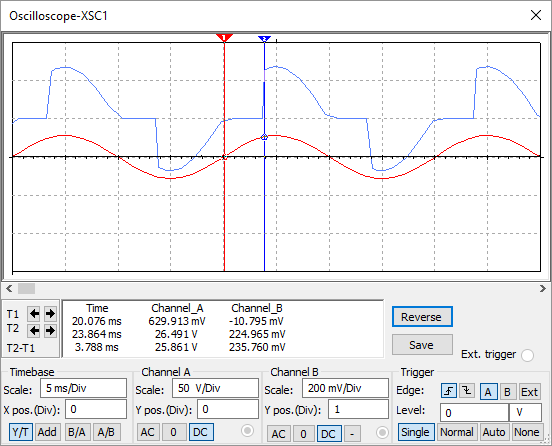

Угол определяем по осциллограмме как на рис. 4.

При угле 1800 мощность близка к нулю. Обратите внимание на переключение диапазона измерений на ваттметре.







Рис. 4



α0

37.08

83.142

64.044

98.874

126.144

Рн(Вт)

36.564

22.976

30.834

19.560

16.230
