| Министерство науки и высшего образования Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования «Московский государственный технический университет имени Н.Э. Баумана (национальный исследовательский университет)» (МГТУ им. Н.Э. Баумана) |
ФАКУЛЬТЕТ Информатика и системы управления
КАФЕДРА Конструирование и производство ЭВС (ИУ4)
Отчет
| по домашней работе № |
|
2
Название:
Домашнее задание №2
Дисциплина: Математическое моделирование технических объектов
| Студент | ИУ4-42Б | |||
| (Группа) | (Подпись, дата) | (И.О. Фамилия) | ||
| Преподаватель | ||||
| (Подпись, дата) | (И.О. Фамилия) |
Москва, 2021
Задание: провести моделирование напряженно-деформированного состояния стального кронштейна в программе Ansys методом конечно-элементного анализа. Параметры нагруженного кронштейна М = 50 Кг, L = 1 м, d = 0.01м.
Выполнение:
-

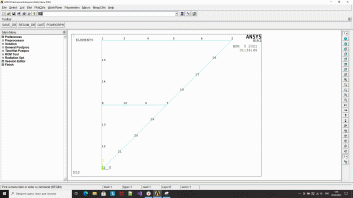

Создание кронштейна и разбиении его на конечно-разностные элементы. (рис 1.)
Рис 1.
-

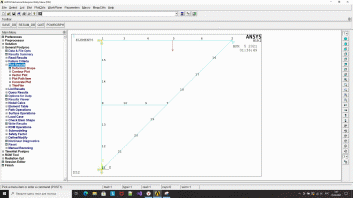

Закрепление модели и приложение нагрузки (рис 2.)
![]()
Рис 2.
-

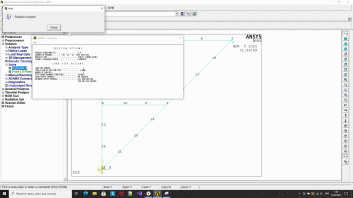

Сообщение о выполненных расчетах (рис 3.)
Рис 3.
-

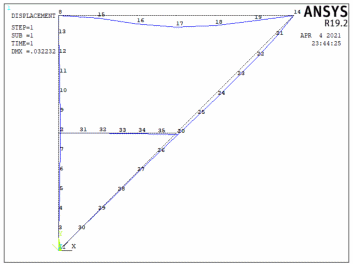

Расчетная деформация балки (рис 4.)
![]()
Рис 4.
-

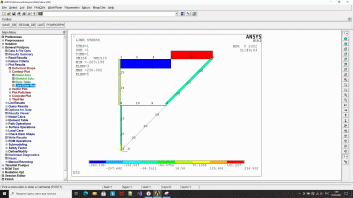

Эпюра моментов. (рис 5.)
Рис 5.
-

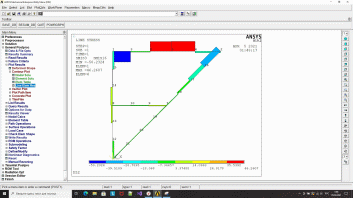

Эпюра сил (рис 6.)
Рис 6.
Вывод: в ходе выполнения работы я приобрёл навыки работы в САПР Ansys и смоделировал, и рассчитал нагрузку на кронштейн, получив эпюры моментов и сил (рис 5, рис 6), а также визуализировал деформацию модели.
