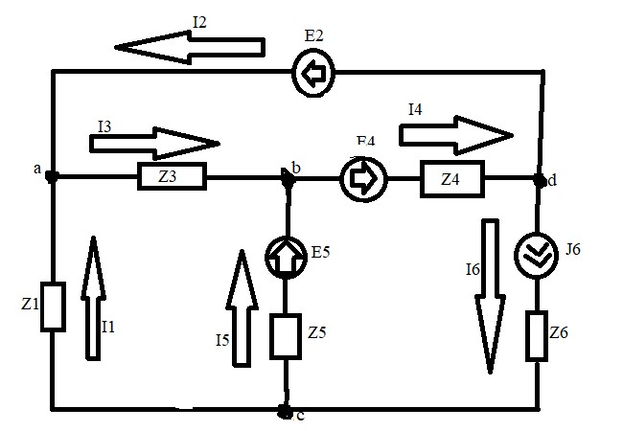

ДЗ по Электротехнике

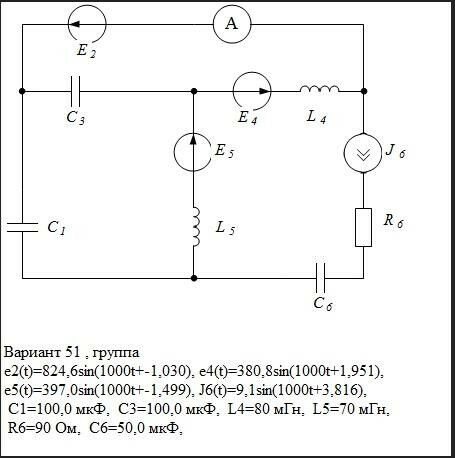

51 Вариант

ω = 1000

Z1 = Zc1 = 1/ (1000*100*10^ (-6))*(-i) = -10i

Z3 = Zc3 = 1/ (1000*100*10^ (-6))*(-i) = -10i

Z4 = Zl4 = 80*10^ (-6)*1000*I = 80i

Z5 = Zl5 = 80*10^ (-6)*1000*I = 70i

Z6 = Zr6 + Zc6 = 90 + 1/ (1000*10^ (-6)*50)*(-i) = 90 -20i

E2= 300-500i

E4 = -100 + 250i

E5 = 20 – 280i

J6 = -5 - 4i

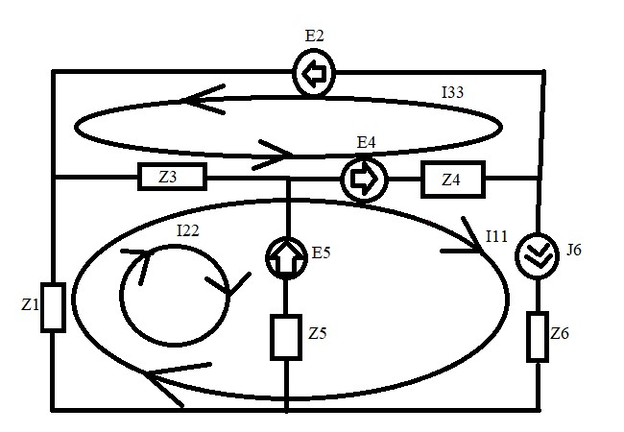

Метод контурных токов

I11 = J6 = -5 -4i

I22 (Z1 + Z3 + Z5) + I11 (Z1+ Z3) + I33*Z3 = -E5

I33 (Z3+ Z4) + I22*Z3 + I11 (Z3+ Z5) = E2 + E4

−22(1+3+5)−11(1+3)−5

I33 = 200 – 250i

I22 = 4 – i

I33 = 2 + i

I1 = -1 -5i

I2 = 2 + i

I3 = 1 – 4i

I4 = -3 -3i

I5 = i – 4

I6 = -5 – 4i

Uj6 = I6Z6 + I1Z1 + I3Z3 + I4Z4 – E4

Uj6 = -280 -750i

Метод узловых потенциалов

φd = 0; φa = E2; φb ( ¹ + ¹ + ¹ ) – φa ¹ - φc ¹ = ^E5 – ^E4

Z3 Z5 Z4 Z3 Z5 Z5 Z4

φc ( ) – φa 1 –φb ¹ – φd = J6 – ^E5

Z1 Z6+∞ Z5 Z1 Z5 Z6+∞ Z5

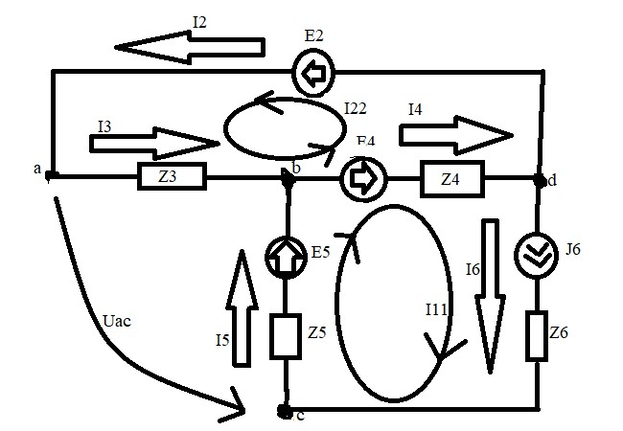

Метод эквивалентного генератора

I11 = J6 = -5 -4i

I 22 (Z4 + Z3) + I11Z4 = E4 + E2 I22 = E4 +E2−I11Z4 =

Z4+Z3

I3 = I22 =

I5 = I11 = -5 -4i

Uab = E5 + I3Z3 –I5Z5 = -242 + 48i

Найденные токи и напряжение

I1 = -1 -5i

I2 = 2 + i

I3 = 1 – 4i

I4 = -3 -3i

I5 = i – 4

I6 = -5 – 4i

Uj6 = I6Z6 + I1Z1 + I3Z3 + I4Z4 – E4

Uj6 = -280 -750i
