Инженерная графика. Рубежный контроль № 2

I семестр

Все факультеты (кроме ИУ8):

Тема "Построения изображений"

Вопросы для подготовки (теоретическая часть):

1. Как подразделяют изображения на чертеже в зависимости от их содержания?

2. Какое изображение называют видом? Какие изображения называют основными видами, дополнительными видами?

3. Как располагают виды, получаемые на основных плоскостях проекций?

4. Какое изображение называют разрезом?

5. Какой разрез называется местным? Какой линией местный разрез отделяют от вида?

6. На месте каких видов располагают горизонтальные, фронтальные и профильные разрезы?

7. Как подразделяют вертикальные разрезы относительно плоскостей проекций? В каком случае вертикальный разрез называют фронтальным, а в каком профильным?

8. Как разделяют разрезы в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций?

9. Какие разрезы называют простыми, какие сложными?

10. Как подразделяют разрезы в зависимости от числа секущих плоскостей?

11. Какие линии являются разделяющими при соединении части вида и части соответствующего разреза?

12. Как и какими буквами, в общем случае, обозначаются разрезы на чертежах? В каких случаях для разрезов не указывают положение секущих плоскостей и разрез не обозначают?

13. Как в разрезе изображают отверстия, расположенные на круглом фланце, когда они не попадают в секущую плоскость?

14. Какое изображение называют сечением?

15. Чем отличаются изображения сечения и разреза?

16. Как обозначают вынесенное сечение?

17. Какой тип линий применяют на чертеже для обозначения секущей плоскости, линии сечения при выполнениии разреза или вынесенного сечения?

18. Какими линиями изображают контур наложенного сечения?

19. Как обозначают несколько одинаковых сечений, относящихся к одному предмету, и сколько изображений вычерчивают при этом на чертеже?

20. Каковы основные правила нанесения штриховых линий на изображениях разрезов и сечений?

21. Под каким углом проводят наклонные параллельные штриховые линии к оси изображения или к основной надписи чертежа?

22. Каково правило нанесения штриховых линий на всех разрезах и сечениях, относящихся к одной детали, на одном чертеже?

23. Как выбирают направление линий штриховки и расстояние между ними для смежных сечений двух, трех деталей?

24. Какими штриховыми линиями обозначают на изображениях сечений и разрезов металлы, неметаллы, стекло и другие материалы?

25. В каких случаях штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями?

26. На какое расстояние за контур изображения выходят осевые и центровые линии?

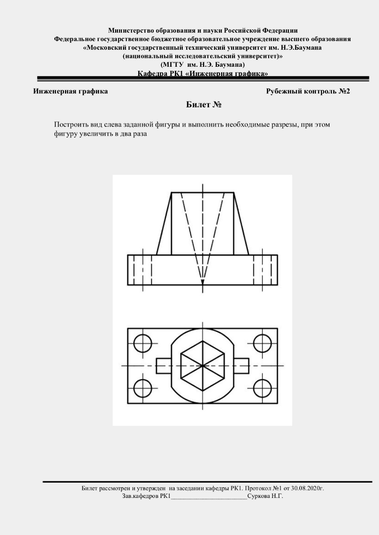

Пример билета

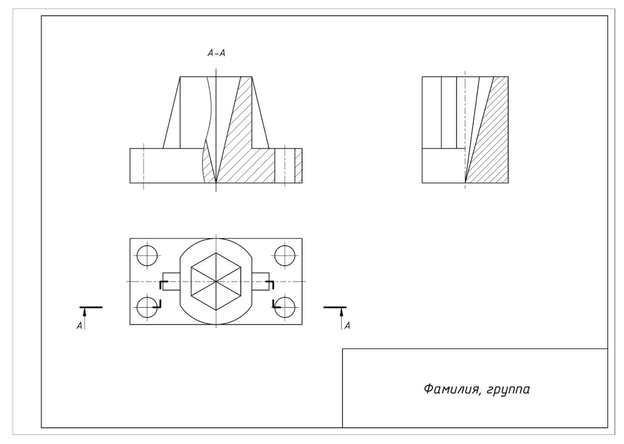

Графическое решение (выполняется на листе формата А3):

Для специальности ИУ8

Тема "Построение изображений"

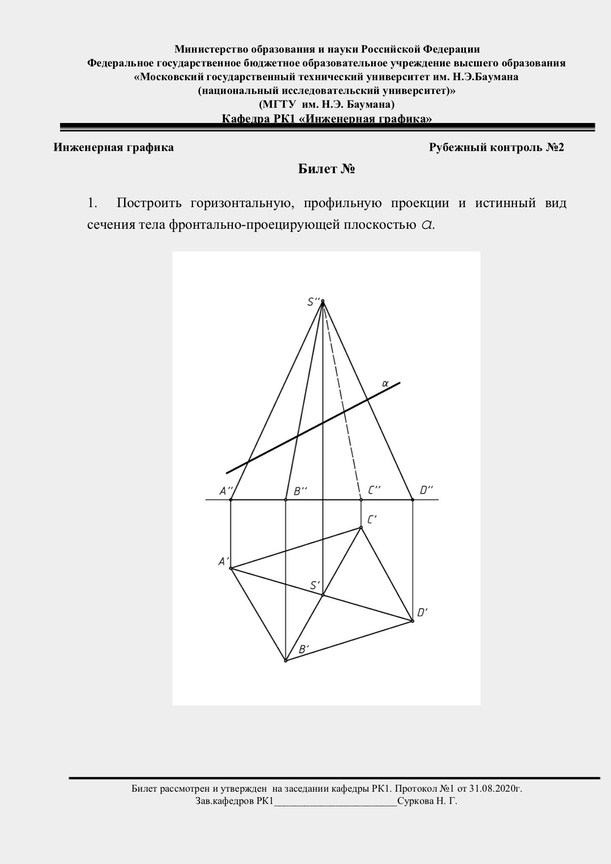

Пример билета
