Вероятностный метод

Т
Ао = ТА1 +TA2+TA3

Исходные данные выше

К= TAo/sqrt (sum i^2)

TA^2>= sum TAij ^2

EmAo= sum EmAi (увелич) – sum EmAj (уменьш)

E
mAij = (ESAij + EIAij )/2

К= 26 K=25 IT8

A1 - 54

A2 - 33

A3 – 46

A1 =120 ^+0,0054 ( отверстие)

А2=А4 = 20 ⁰ _-0,033 (вал

А3 = 80 ^-0,267 _-0,313

Проверочный расчёт

TAo = sqrt(sum TAij^2)

EmAo = sum EmAi(увелич) – Sum EmAj (уменьш)

ES(I)Aij = Em Aij+(-)TAij/2

Метод регулирования

Примеряется в случаях, когда суммарный допуск составляющих звеньев превышает допуск замыкающего размера

В
этом случае составляющие звенья изготавливаются с широкими технологически легко выполняемыми допусками. А требуемую точность замыкающего звена получают путём регулирования (изменение размера) одного из заранее выбранных звеньев , называемого компенсаторов (используют регулируемые упоры, клинья , резьбовые пары, набор прокладок из листовой стали) (размер которого можно изменять, регулировать)

А) без компенсатора

S= 0….20 мкм

TS= TA1+TA2+TA3+TA4

TS=4TA1

20=4 TA1=> TA1=5 мкм

Б
) Ставим набор прокладок между А3 и А4

Vk+ TS= TA1+TA2+TA3+TA4

780+20=4*200

1. K-увеличивающее

А0=сумм(Ai) (увелич) – Сумм Аj(уменьш) +- К

ESAo= sum ESAi (увелич) – Sum EIAj (уменьш) + EIK

ESAo= sum EIAi (увелич) – Sum ESAj (уменьш) +ESK

1. K- уменьшающий

ESАo= sum ESAi (увелич)- sum EIAj(уменьш)- ESK

EIАo= sum EIAi (увелич)- sum ESAj(уменьш)- EIK

TAo = ESAo-EIAo=sumESAi()- sum EIAi()+ sum ESAj- sumEIAj- ESK +EIK

ESK-EIK+TAo =sumTAi+sumTAj

Vk+TAo=sum TAij

Взаимозаменяемость резьб

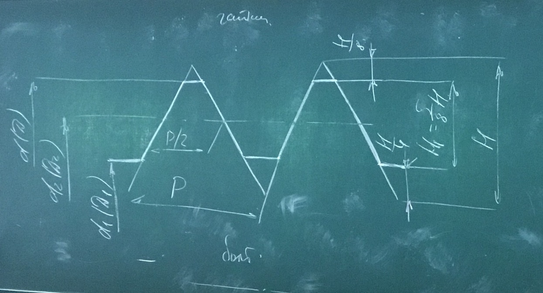

Метрические резьбы как наиболее широко распространённые в машиностроении

О
бразуется вращением равностороннего треугольника с поступательным перемещением

Dd- номинальный диаметр Р- шаг резьбы

l
=0,8d

L- длинная резьба (длина свинчивания)

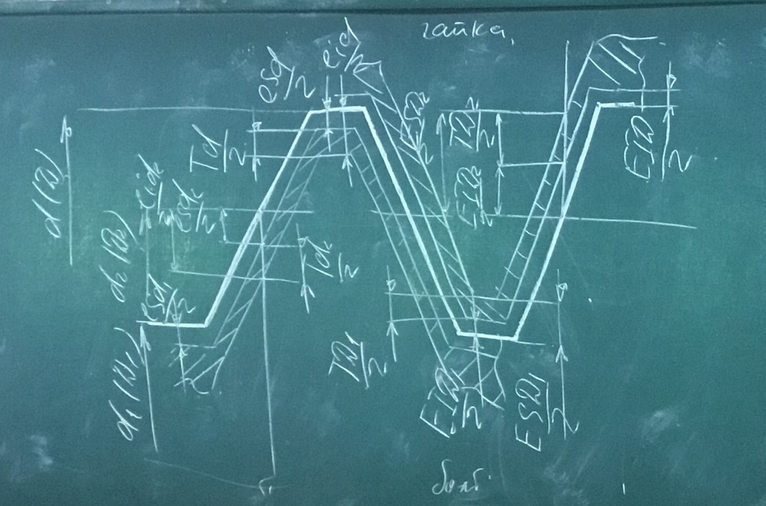

Предельные резьбовые контуры

Для обеспечения взаимозаменяемости резьб устанавливается два предельных разьбовых контура – наибольший и наименьший

Условия годности резьбы :

Действительный контур должен находится внутри предельных контуров или совпадать с одним из них

D1 - диаметр

D d – номинальный

D1 d1 – серединный

Болт

Толстый – номинальный контур

Два предельных контура : наибольшее( первая линия) ниже – наименьший

Штрих — обрыв

Если действительный соответствует номинальному, то резола не годна

От номинала до верхнего контура - верхнее предельное отклонение

От номинала до наименьшего предельного контура – нижнее /2

Расстояние между контурами = Тd/2

Средний размер : точка пересечения среднего диаметра с номиналом, перпендикуляр вниз

П
о внутреннему диаметру допуска нет

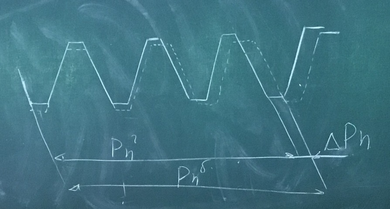

Диаметральная компенсация накопленной погрешности шага в пределах длины свинчивание ( Рn и а/2 погрешность половинного угла профиля

У резьб с прямолинейной формы боковых сторон профиля погрешность шага и угла могут быть скомпенсированы за счёт изменения среднего диаметра d2

Идеальная гайка не имеет погрешность шага. И болт реальный имеет накопленную погрешность шага.

Б
олт – пунктирными линиями

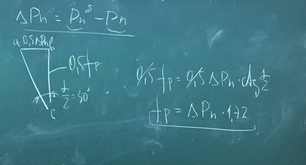

Диаметральная компенсация шага показывает насколько надо уменьшить средний диаметр болта или увеличить средний диаметр гайка для того что бы болт совместился с гайкой
