Лабораторная работа 5,1

Переходные процессы в цепях с сосредоточенными параметрами

Цель: изучение процессов, возникающих в электрических цепях, составленных из сопротивлений, индуктивностей и емкостей (или в RLC-цепях); изучение характеристик RLC-фильтров.

Оборудование: генератор низкой частоты, осциллограф, набор радиотехнических схем.

Задание 1.

Для вычисления значения RC используем формулу ,

Таблица 1. Формы сигналов

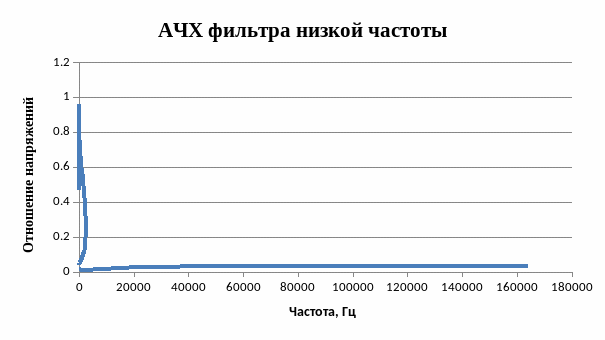

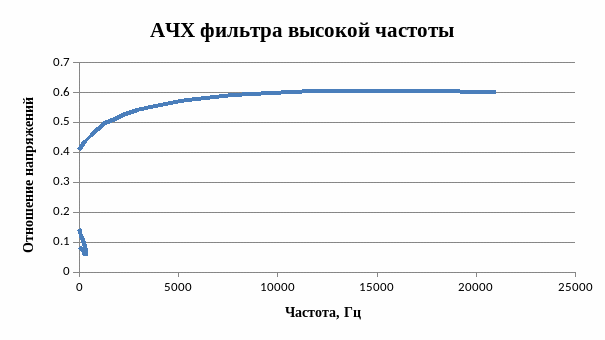

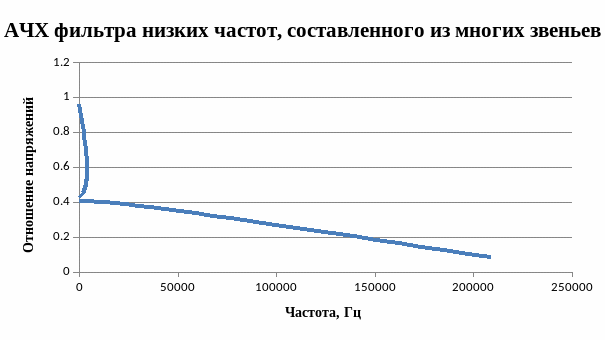

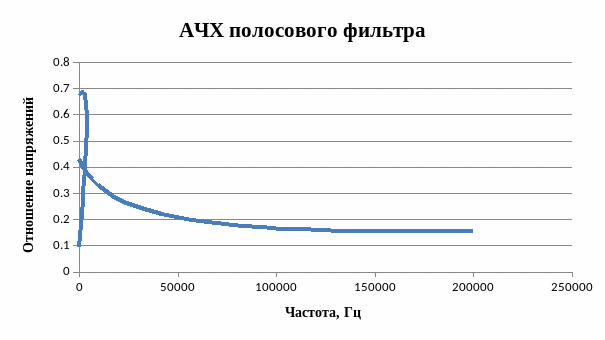

Задание 2.

Задание 3.

Рис. 1 Схема для измерения неизвестных параметров

Значение сопротивления было измерено мультиметром R=0,596 кОм.

Для вычисления индуктивности воспользуемся уравнениями:

Свободные колебания в замкнутой цепи без вынуждающей силы. Из второго закона Киргофа

Величина заряда накопленного конденсатором .

Из определения индуктивности .

Из определения силы тока .

Подставляем .

Дифференцируем по времени и учитывая определения силы тока

Делим на L, введем обозначения (затухание), (частота свободных колебаний), получаем уравнение для свободных колебаний линейной резонансной системы .

Оно решается подстановкой

Решением данного дифференциального уравнения будет .

Рис. 2 Свободные затухающие колебания

Затухание определяем экспериментально .

Вычисляем .

Если бы колебательный контур состоял только из идеальных (без потерь) реактивных элементов (L, C), то переход энергии из электрической в магнитную и обратно совершался бы без потерь, а в контуре существовали бы незатухающие свободные колебания с собственной частотой .

Результат: R = 0,596 кОм, L = Гн, С = Ф.
