Российский Университет Дружбы Народов

Лабораторная работа №1

ВВЕДЕНИЕ В СПЕКТРАЛЬНЫЙ АНАЛИЗ

Выполнил:

Группа:

Москва, 2020 г.

Цель работы:

Демонстрация характеристик и принципа действия анализатора спектра в радиочастотных системах.

Теоретические сведения:

Осциллограф позволяет исследовать сигналы переменного тока, а также их взаимное влияние друг на друга, измеряет разность фаз сигналов, а также период, амплитуду и позволяет оценить форму сигнала.

Анализатор спектра исследует сигнал в частотной области, разделяя его на отдельные компоненты на различных частотах. Теоретически, если идеальный синусоидальный сигнал подать на вход анализатора спектра, то можно увидеть одну вертикальную линию - на основной частоте синусоидального сигнала. Однако, сигналы от реальных источников являются более сложными, и поэтому график их спектра содержит дополнительные спектральные линии.

Расчеты будем проводить по формуле:

,

где P - мощность, [Вт]; - напряжение на источнике, [В]; - сопротивление резистора, [Ом].

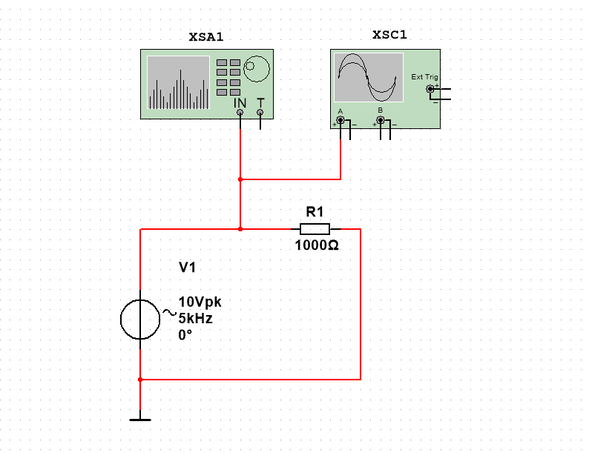

Схема для исследования спектра сигнала:

XSC1 - осциллограф; используется для контроля формы
сигнала на выходе генератора переменного напряжения;

XSA1 - анализатор спектра; используется для определения
спектра выходного сигнала;

V1 - источник переменного напряжения;

R1 – резистор, служащий в качестве нагрузки.

Таблицы измеренных и расчетных данных:

Таблица 1. Измеренные значения частоты и напряжения

Данные получены при напрежении на источнике V = 10 [В] и исследуемых частотах .

Расчет мощности для :

Расчет мощности для :

Таблица 2. Данные измерения частотного диапазона

Таблица 3. Данные дополнительного задания

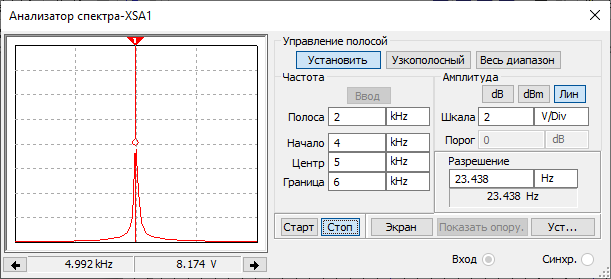

График 1. График спектра для f₁ = 5 кГц методом контроля частоты

Снимки спектров:

График 2. График спектра для f₂ = 18 кГц методом диапазонов

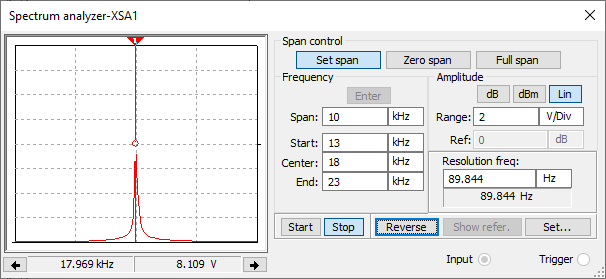

График 3. График спектра для f₃ = 34 кГц для дополнительного задания

Вывод:

В данной лабораторной работе я исследовал спектр сигнала, генерируемого источником переменного тока. Получение данные говорят о том, что сигнал синусоидальный, так как я почти получил вертикальную линию. Входе лабораторной работы мною были приобретены базовые навыки работы с программой Multisim, а именно навыки работы с анализатором спектра и осциллографом.
