Принцип симметрии

З адача. Октаэдр - это восьмигранник, все грани которого являются равносторонними треугольниками. На каждую грань изолирующего октаэдра нанесли проводящее покрытие так, как показано на рисунке (три отрезка от центра грани к каждой ее вершине; сопротивление каждого отрезка равно R). Определите сопротивление между центрами двух противоположных граней (например, ABE и CDF).

Дано: L, V1, V2; s-?

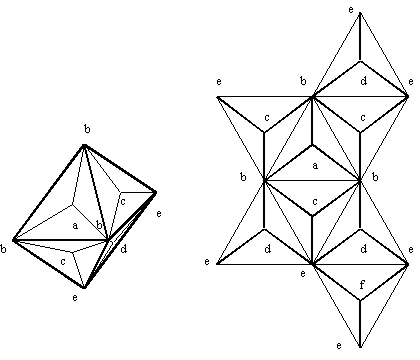

Решение: Исходный октаэдр показан на рисунке.

П усть ток втекает в центр грани ABE и вытекает из центра грани CDF.
Обозначим последовательно буквами "маршрут", по которому течет ток (см. рис.):
a - центр грани ABE,
b - вершины A, B и E,
с - центры граней, соседних по ребру с гранью ABE (ADE, BCE и ABF),
d - центры граней, соседних по ребру с гранью CDF (BCF, ADF и CDE),
e - вершины C, D и F,
f - центр грани CDF.

Точки, обозначенные одинаковыми строчными буквами, равноправны. Следовательно, из соображений симметрии они имеют одинаковый потенциал. Если точки, имеющие одинаковые потенциалы, закоротить, токи в системе останутся теми же и сопротивление схемы не изменится.

Из 24 нанесенных на поверхность отрезков сопротивлением R 3 соединяют точки a и b, 6 - b и c, 3 - b и d, 3 - c и e, 6 - d и e, 3 - e и f.

Э квивалентная схема имеет следующий вид:

Сопротивление эквивалентной схемы равно .
