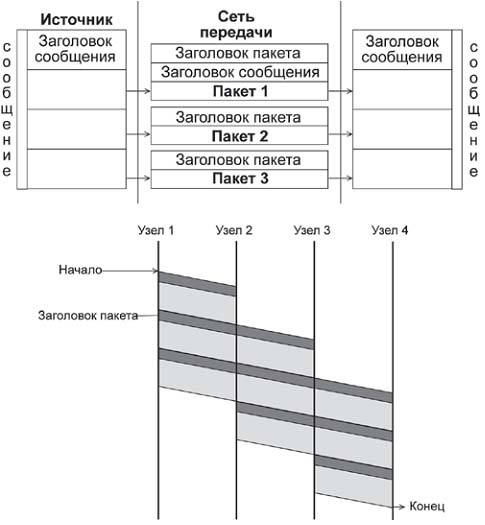

рис3

Коммутаторы пакетной сети отличаются от коммутаторов каналов тем, что они имеют внутреннюю буферную память для временного хранения пакетов, если выходной порт коммутатора в момент принятия пакета занят передачей другого пакета (рис. 3). В этом случае пакет находится некоторое время в очереди пакетов в буферной памяти выходного порта, а когда до него дойдет очередь, он передается следующему коммутатору. Такая схема передачи данных позволяет сглаживать пульсацию трафика на магистральных связях между коммутаторами и тем самым наиболее эффективно использовать их для повышения пропускной способности сети в целом.

Достоинства коммутации пакетов

- Высокая общая пропускная способность сети при передаче пульсирующего трафика.

- Возможность динамически перераспределять пропускную способность физических каналов связи между абонентами в соответствии с реальными потребностями их трафика.

Недостатки коммутации пакетов

- Неопределенность скорости передачи данных между абонентами сети, обусловленная тем, что задержки в очередях буферов коммутаторов сети зависят от общей загрузки сети.

- Переменная величина задержки пакетов данных, которая может быть достаточно продолжительной в моменты мгновенных перегрузок сети.

- Возможные потери данных из-за переполнения буферов.

В настоящее время активно разрабатываются и внедряются методы, позволяющие преодолеть указанные недостатки, которые особенно остро проявляются для чувствительного к задержкам трафика, требующего при этом постоянной скорости передачи. Такие методы называются методами обеспечения качества обслуживания (Quality of Service, QoS).

Коммутация сообщений

Коммутация сообщений по своим принципам близка к коммутации пакетов. Под коммутацией сообщений понимается передача единого блока данных между транзитными компьютерами сети с временной буферизацией этого блока на диске каждого компьютера. Сообщение в отличие от пакета имеет произвольную длину, которая определяется не технологическими соображениями, а содержанием информации, составляющей сообщение.

Транзитные компьютеры могут соединяться между собой как сетью с коммутацией пакетов, так и сетью с коммутацией каналов. Сообщение (это может быть, например, текстовый документ, файл с кодом программы, электронное письмо) хранится в транзитном компьютере на диске, причем довольно продолжительное время, если компьютер занят другой работой или сеть временно перегружена.

По такой схеме обычно передаются сообщения, не требующие немедленного ответа, чаще всего сообщения электронной почты. Режим передачи с промежуточным хранением на диске называется режимом "хранения-и-передачи" (store-and-forward).

Режим коммутации сообщений разгружает сеть для передачи трафика, требующего быстрого ответа, например трафика службы WWW или файловой службы.

Количество транзитных компьютеров обычно стараются уменьшить. Если компьютеры подключены к сети с коммутацией пакетов, то число промежуточных компьютеров уменьшается до двух. Например, пользователь передает почтовое сообщение своему серверу исходящей почты, а тот сразу старается передать его серверу входящей почты адресата. Но если компьютеры связаны между собой телефонной сетью, то часто используется несколько промежуточных серверов, так как прямой доступ к конечному серверу может быть в данный момент невозможен из-за перегрузки телефонной сети (абонент занят) или экономически невыгоден из-за высоких тарифов на дальнюю телефонную связь.

Техника коммутации сообщений появилась в компьютерных сетях раньше техники коммутации пакетов, но потом была вытеснена последней, как более эффективной по критерию пропускной способности сети. Запись сообщения на диск занимает достаточно много времени, и кроме того, наличие дисков предполагает использование в качестве коммутаторов специализированных компьютеров, что влечет за собой существенные затраты на организацию сети.

Сегодня коммутация сообщений работает только для некоторых не оперативных служб, причем чаще всего поверх сети с коммутацией пакетов, как служба прикладного уровня.

Маршрутизация (англ. Routing) — процесс определения маршрута следования информации в сетях связи.

Маршруты могут задаваться административно (статические маршруты), либо вычисляться с помощью алгоритмов маршрутизации, базируясь на информации о топологии и состоянии сети, полученной с помощью протоколов маршрутизации (динамические маршруты).

Статическими маршрутами могут быть:

- маршруты, не изменяющиеся во времени;

- маршруты, изменяющиеся по расписанию;

- маршруты, изменяющиеся по ситуации — административно в момент возникновения стандартной ситуации.[источник не указан 246 дней]

Маршрутизация в компьютерных сетях типично выполняется специальными программно-аппаратными средствами — маршрутизаторами; в простых конфигурациях может выполняться и компьютерами общего назначения, соответственно настроенными.

Протокол маршрутизации может работать только с пакетами, принадлежащими к одному из маршрутизируемых протоколов, например, IP, IPX или Xerox Network System, AppleTalk. Маршрутизируемые протоколы определяют формат пакетов (заголовков), важнейшей информацией из которых для маршрутизации является адрес назначения. Протоколы, не поддерживающие маршрутизацию, могут передаваться между сетями с помощью туннелей. Подобные возможности обычно предоставляют программные маршрутизаторы и некоторые модели аппаратных маршрутизаторов.

Адресация

В локальных сетях, основанных на протоколе IPv4, могут использоваться специальные адреса, назначенные IANA (стандарты RFC 1918 и RFC 1597):

10.0.0.0—10.255.255.255;

172.16.0.0—172.31.255.255;

192.168.0.0—192.168.255.255.

Такие адреса называют частными, внутренними, локальными или «серыми»; эти адреса не доступны из сети Интернет. Необходимость использовать такие адреса возникла из-за того, что, при разработке протокола IP, не предусматривалось столь широкое его распространение, и постепенно адресов стало не хватать. Для решения этой проблемы был разработан протокол IPv6. Однако он пока не стал популярным и поэтому стали использовать локальные адреса. В различных непересекающихся локальных сетях адреса могут повторяться, и это не является проблемой, так как доступ в другие сети происходит с применением технологий, подменяющих или скрывающих адрес внутреннего узла сети за её пределами — NAT или прокси дают возможность подключить ЛВС к глобальной сети (WAN). Для обеспечения связи локальных сетей с глобальными применяются маршрутизаторы (в роли шлюзов и файрволов).

Конфликт адресов — распространённая ситуация в локальной сети, при которой в одной IP-подсети оказываются два или более компьютеров с одинаковыми IP-адресами. Для предотвращения таких ситуаций и облегчения работы сетевых администраторов применяется протокол DHCP, с помощью которого можно автоматически назначать адреса компьютерам

Дейтаграммы

Дейтаграмма (англ. datagram), также датаграмма — блок информации, посланный как пакет сетевого уровня через передающую среду без предварительного установления соединения и создания иртуального канала. Датаграмма представляет собой единицу информации в протоколе (protocol data unit, PDU) для обмена информацией на сетевом (в случае протокола IP, IP-датаграммы) и транспортном (в случае протокола UDP, UDP-датаграммы) уровнях эталонной модели OSI.

Виртуальные каналы

При передаче по виртуальным каналам создаётся логическое соединение между устройствами (logical connection), то есть в сети организуется маршрут для передачи пакетов определенного информационного потока (сообщения). Соединение устанавливается до начала передачи данных путем обмена служебными пакетами между отправителем и получателем. В них содержатся параметры передачи (максимальный размер пакета с данными, путь передачи, скорость передачи, необходимость подтверждения о доставке (acknowledgement), согласование процедуры контроля над ошибками и процедуры управления соединением). В оперативной памяти каждого узла, через который проходит служебный пакет, резервируется буферная зона для промежуточного накопления пакетов данных, которые будут передаваться по данному виртуальному соединению. В маршрутной таблице каждого узла служебный пакет оставляет распоряжение, имеющее следующий смысл: пакеты, имеющие в заголовке логический номер (номер виртуального канала) K, поступающие по входящей физической линии a, следует направлять в исходящую физическую линию b и присвоить им номер виртуального канала L. На каждом участке сети (между узлами или между узлом и присоединенным компьютером) имеет место свой номер виртуального канала, который устанавливает отправитель пакета на этом участке. Таким образом, виртуальное, то есть условное логическое соединение существует только в памяти узла коммутации. Практически в одном физическом канале может быть организовано несколько сот и даже тысяч виртуальных каналов.

Логическое соединение может быть временным (SVC, устанавливается на один сеанс связи) или постоянным (PVC, сохраняется длительное время, обычно до нескольких месяцев).

Передача при помощи дейтаграмм более гибкая, требует меньше затрат на администрирование, но менее надёжна, чем передача по виртуальным каналам.

Пакетная коммутация требует сложных программных решений и быстрых устройств коммутации, и это сдерживало её развитие раньше. При пакетной коммутации обеспечиваются малые задержки пакетов внутри сети, так как нет длинных сообщений, и, следовательно, нет задержек в буферной памяти узлов. Имеются широкие возможности управления трафиком (можно иметь различные алгоритмы поиска маршрутов и обходить загруженные участки сети). Поэтому пакетная коммутация реализована во всех современных высокоскоростных системах передачи данных.
