Сеть передачи данных — совокупность оконечных устройств (терминалов) связи, объединённых каналами передачи данных и коммутирующими устройствами (узлами сети), обеспечивающими обмен сообщениями между всеми оконечными устройствами.

Существуют следующие виды сетей передачи данных:

Телефонные сети — сети, в которых оконечными устройствами являются простые преобразователи сигнала между электрическим и видимым/слышимым.

Компьютерные сети — сети, оконечными устройствами которых являются компьютеры.

По принципу коммутации сети делятся на:

Сети с коммутацией каналов — для передачи между оконечными устройствами выделяется физический или логический канал, по которому возможна непрерывная передача информации. Сетью с коммутацией каналов является, например, телефонная сеть. В таких сетях возможно использование узлов весьма простой организации, вплоть до ручной коммутации, однако недостатком такой организации является неэффективное использование каналов связи, если поток информации непостоянный и малопредсказуемый.

Сети с коммутацией пакетов — данные между оконечными устройствами в такой сети передаются короткими посылками — пакетами, которые коммутируются независимо. По такой схеме построено подавляющее большинство компьютерных сетей. Этот тип организации весьма эффективно использует каналы передачи данных, но требует более сложного оборудования узлов, что и определило использование почти исключительно в компьютерной среде.

Канал связи (англ. channel, data line) — система технических средств и среда распространения сигналов для передачи сообщений (не только данных) от источника к получателю (и наоборот). Канал связи, понимаемый в узком смысле, представляет только физическую среду распространения сигналов, например, физическую линию связи.

Характеристики

Канал связи характеризуется ёмкостью (объёмом) Vk, который определяется по формуле:

Vk = T_kF_kD_k,

где Tk — время возможной передачи информации через канал;

Fk — полоса пропускания канала;

Dk — динамический диапазон канала: Dk = Ps / Pi, где Ps — допустимая в канале мощности передаваемого сигнала, а Pi — мощность помехи в канале.

Управление ошибками

При передаче данных по каналам связи всегда возникают ошибки. Причины их могут быть самые различные, но результат оказывается один — данные искажаются и не могут быть использованы на приемной стороне для дальнейшей обработки. Все их можно подразделить на две группы: не использующие обратную связь и использующие ее.

В первом случае на передающей стороне передаваемые данные кодируются одним из известных кодов с исправлением ошибок. На приемной стороне, соответственно, производится декодирование принимаемой информации и исправление обнаруженных ошибок. Исправляющая возможность применяемого кода зависит от числа избыточных битов, генерируемых кодером. Если вносимая избыточность невелика, то есть опасность того, что принимаемые данные будут содержать необнаруженные ошибки, которые могут привести к ошибкам в работе прикладного процесса. Если же использовать код с высокой исправляющей способностью (большой избыточностью), то это приводит к необоснованно низкой реальной скорости передачи данных.

В системах с обратной связью применяются процедуры обнаружения ошибок и переспроса также называемые решающей обратной связью или обнаружением ошибок с автоматическим запросом повторения (АЗП, ARQ — Automatic Repeat Request). В этом случае код применяется только в режиме обнаружения ошибок, что дозволяет достичь очень низкой вероятности необнаруженной ошибки (до 10~ ...10~1 ) при незначительном уровне вводимой избыточности.

При передаче данных модемами наиболее широкое применение нашел второй подход, основанный на использовании методов ARQ. Иногда также применяется комбинация двух рассмотренных подходов, заключающаяся в реализации на передающей стороне сначала кодирования с обнаружением ошибок, а затем кодирования кодом с исправлением ошибок. Такие методы гибридного ARQ особенно эффективны при передаче данных по каналам очень низкого качества. Одним из примеров использования методов гибридного ARQ может служить сотовый протокол ZyCELL фирмы ZyXEL.

Управление потоком

Это средство согласования темпа передачи данных с возможностями приемника. Хотя битовые скорости Tx и Rx должны совпадать, возможны ситуации, когда Tx передает в темпе, неприемлемом для Rx. Тогда буфера Rx переполняются и часть передаваемой информации теряется. Средства управления потоком позволяют Rx подать Tx сигнал на приостановку или продолжение передачи данных.

Средства управления потоком могут использовать либо информационный канал (полудуплекс), либо иметь дополнительный обратный канал передачи (дуплекс).

Существует управление потоком на нижних уровнях модели OSI и на верхних протокольных уровнях.

Управление потоком на нижних уровнях может быть реализовано следующими способами:

XON/XOFF. Предполагает наличие двунаправленного канала передачи данных. Если Rx не успевает принимать данные, то по второй линии посылает сигнал XOFF. Tx, получив его, приостанавливает передачу. Когда Rx снова может принимать, то посылает сигнал XON, по которому Tx возобновляет передачу. Этот программный протокол используется в последовательном интерфейсе RS232C.

RTS/CTS. Реализуется по одному каналу передачи с данными. CTS - это аппаратный сигнал, останавливающий передачу данных, если приемник не готов к их приему. Остановить передачу байта уже невозможно, если он пошел в линию. Сигнал RTS возобновляет передачу данных. Реализован в параллельных интерфейсах.

На верхних протокольных уровнях контроль потока реализуется методом квитирования - посылки уведомления Rx о получении данных. На каждый принятый кадр Rx отвечает коротким кадром подтверждения. Это и есть уведомление о получении кадра. Если кадр принят корректно, посылается положительное подтверждение ACK. При получении ошибочного кадра посылается отрицательное подтверждение NACK. В ответ на него, Tx посылает "плохой" кадр повторно. При отсутствии подтверждения в течение определенного времени (timeout), Tx также делает повторную передачу, но на ожидании теряется время. На протокольном уровне схема приема подтверждения может быть разной:

Простейший случай - послав кадр, Tx ждет ответа и только после него посылает следующий кадр или повторяет предыдущий, если получено подтверждение NACK или истек timeout. В кадре подтверждения не требуется идентификация того кадра, в ответ на который идет подтверждение. Недостаток - темп посылки кадров ограничивается временем оборота по сети, в которое входит: время на передачу, время на прохождение кадра по сети, время реакции приемника, время передачи и прохождения подтверждения.

Пакетная передача (burst transfer). Tx посылает серию последовательных кадров, на которые должен получить общее подтверждение, что экономит время. Подтверждение может быть обезличенным. Тогда в случае NACK приходится посылать повторно весь пакет кадров целиком. Если в подтверждении есть место для списка хороших и плохих кадров, то повторно можно посылать только плохие, но при этом возникает проблема идентификации кадров и подтверждений.

Метод "скользящего окна" - это эффективный гибрид индивидуальных подтверждений и пакетной передачи. Tx посылает серию нумерованных кадров, зная, что приход подтверждения может задерживаться относительно своего кадра на время оборота по сети. Это время может быть предварительно определено, и ширина окна определяется числом кадров, которые можно передать на выбранной скорости передачи за время оборота. Подтверждения нумеруются в соответствии с кадрами. Если Tx не получает подтверждение на кадр, выходящий из окна наблюдения, он считает его потерянным и повторяет его передачу. При NACK повторно посылается только этот кадр. На случай повтора, Tx должен держать в буфере все кадры окна, замещая подтвержденные новыми.

Коммутация каналов:

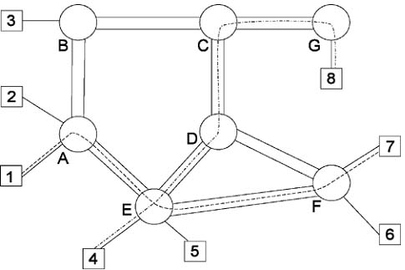

рис1

При коммутации каналов коммутационная сеть образует между конечными узлами непрерывный составной физический канал из последовательно соединенных коммутаторами промежуточных канальных участков. Условием того, что несколько физических каналов при последовательном соединении образуют единый физический канал, является равенство скоростей передачи данных в каждом из составляющих физических каналов. Равенство скоростей означает, что коммутаторы такой сети не должны буферизовать передаваемые данные.

В сети с коммутацией каналов перед передачей данных всегда необходимо выполнить процедуру установления соединения, в процессе которой и создается составной канал. И только после этого можно начинать передавать данные.

Например, если сеть, изображенная на рис. 1, работает по технологии коммутации каналов, то узел 1, чтобы передать данные узлу 7, сначала должен передать специальный запрос на установление соединения коммутатору A, указав адрес назначения 7. Коммутатор А должен выбрать маршрут образования составного канала, а затем передать запрос следующему коммутатору, в данном случае E. Затем коммутатор E передает запрос коммутатору F, а тот, в свою очередь, передает запрос узлу 7. Если узел 7 принимает запрос на установление соединения, он направляет по уже установленному каналу ответ исходному узлу, после чего составной канал считается скоммутированным, и узлы 1 и 7 могут обмениваться по нему данными.

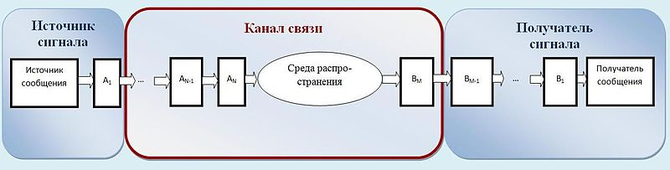

рис2

Достоинства коммутации каналов

- Постоянная и известная скорость передачи данных по установленному между конечными узлами каналу. Это дает пользователю сети возможности на основе заранее произведенной оценки необходимой для качественной передачи данных пропускной способности установить в сети канал нужной скорости.

- Низкий и постоянный уровень задержки передачи данных через сеть. Это позволяет качественно передавать данные, чувствительные к задержкам (называемые также трафиком реального времени) — голос, видео, различную технологическую информацию.

Недостатки коммутации каналов

- Отказ сети в обслуживании запроса на установление соединения. Такая ситуация может сложиться из-за того, что на некотором участке сети соединение нужно установить вдоль канала, через который уже проходит максимально возможное количество информационных потоков. Отказ может случиться и на конечном участке составного канала — например, если абонент способен поддерживать только одно соединение, что характерно для многих телефонных сетей. При поступлении второго вызова к уже разговаривающему абоненту сеть передает вызывающему абоненту короткие гудки — сигнал "занято".

- Нерациональное использование пропускной способности физических каналов. Та часть пропускной способности, которая отводится составному каналу после установления соединения, предоставляется ему на все время, т.е. до тех пор, пока соединение не будет разорвано. Однако абонентам не всегда нужна пропускная способность канала во время соединения, например в телефонном разговоре могут быть паузы, еще более неравномерным во времени является взаимодействие компьютеров. Невозможность динамического перераспределения пропускной способности представляет собой принципиальное ограничение сети с коммутацией каналов, так как единицей коммутации здесь является информационный поток в целом.

- Обязательная задержка перед передачей данных из-за фазы установления соединения.

Достоинства и недостатки любой сетевой технологии относительны. В определенных ситуациях на первый план выходят достоинства, а недостатки становятся несущественными. Так, техника коммутации каналов хорошо работает в тех случаях, когда нужно передавать только трафик телефонных разговоров. Здесь с невозможностью "вырезать" паузы из разговора и более рационально использовать магистральные физические каналы между коммутаторами можно мириться. А вот при передаче очень неравномерного компьютерного трафика эта нерациональность уже выходит на первый план.

Коммутация пакетов

Эта техника коммутации была специально разработана для эффективной передачи компьютерного трафика. Первые шаги на пути создания компьютерных сетей на основе техники коммутации каналов показали, что этот вид коммутации не позволяет достичь высокой общей пропускной способности сети. Типичные сетевые приложения генерируют трафик очень неравномерно, с высоким уровнем пульсации скорости передачи данных. Например, при обращении к удаленному файловому серверу пользователь сначала просматривает содержимое каталога этого сервера, что порождает передачу небольшого объема данных. Затем он открывает требуемый файл в текстовом редакторе, и эта операция может создать достаточно интенсивный обмен данными, особенно если файл содержит объемные графические включения. После отображения нескольких страниц файла пользователь некоторое время работает с ними локально, что вообще не требует передачи данных по сети, а затем возвращает модифицированные копии страниц на сервер — и это снова порождает интенсивную передачу данных по сети.

Коэффициент пульсации трафика отдельного пользователя сети, равный отношению средней интенсивности обмена данными к максимально возможной, может достигать 1:50 или даже 1:100. Если для описанной сессии организовать коммутацию канала между компьютером пользователя и сервером, то большую часть времени канал будет простаивать. В то же время коммутационные возможности сети будут закреплены за данной парой абонентов и будут недоступны другим пользователям сети.

При коммутации пакетов все передаваемые пользователем сообщения разбиваются в исходном узле на сравнительно небольшие части, называемые пакетами. Напомним, что сообщением называется логически завершенная порция данных — запрос на передачу файла, ответ на этот запрос, содержащий весь файл и т.д. Сообщения могут иметь произвольную длину, от нескольких байт до многих мегабайт. Напротив, пакеты обычно тоже могут иметь переменную длину, но в узких пределах, например от 46 до 1500 байт. Каждый пакет снабжается заголовком, в котором указывается адресная информация, необходимая для доставки пакета на узел назначения, а также номер пакета, который будет использоваться узлом назначения для сборки сообщения (рис. 3). Пакеты транспортируются по сети как независимые информационные блоки. Коммутаторы сети принимают пакеты от конечных узлов и на основании адресной информации передают их друг другу, а в конечном итоге — узлу назначения.
