Уточнение задания

Для выполнения поставленной задачи необходимо устройство, имеющее два входа и один выход. На первый вход подается 32-разрядный код A{1:16}, на второй - параллельный код N{5:0}. Т. к. максимальный номер разряда в 32- разрядном слове 32, то для формирования выходного сигнала потребуется 6- разрядное слово В{5:0}. Для данного устройства выберем внешнюю тактовую синхронизацию, она будет общей для источника, устройства преобразования и потребителя информации.

Пусть смена кодов А и N происходит по положительному фронту внешних синхронизирующих импульсов. Длительность импульсов СТРОБ и УСЧИТ равна периоду тактовой последовательности и положительные фронты этих импульсов появляются вслед за положительным импульсом внешней синхронизации ГТИ.

Примем, что источник входного кода гарантирует правильность выставленной информации во время действия стробирующего импульса СТРОБ, а само устройство подтверждает выдачу кода числа единичных символов генерацией импульса считывания

УСЧИТ.

Схема устройства:

F

А{1:16}

В{5:0}

N{5:0}

СТРОБ

УСЧИТ

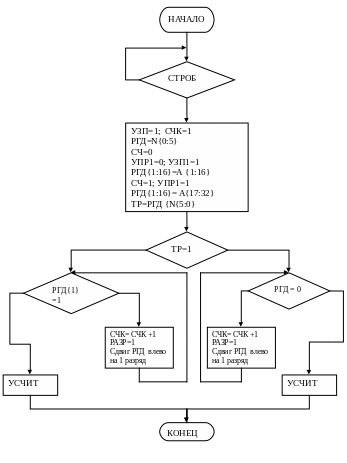

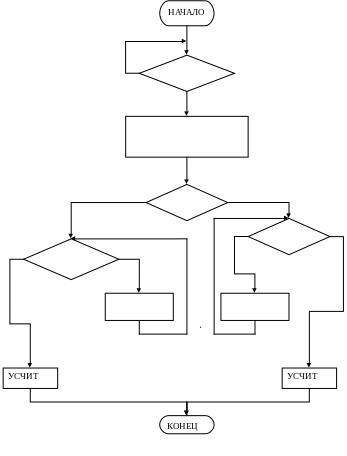

Блок-схема алгоритма функционирования устройства.

Описание работы схемы

В начале схемы стоит демультиплексор DEMUX, он управляется кодом, который приходит от счетчика тактовых импульсов ГТИ. Этот счетчик создает адрес для мультиплексора, по которому тот будет подсоединять свой вход (сначала к А1, потом к А2). Это нужно для того чтобы последовательно записать код C_a в регистр РГД, т.е сначала записываем А в младшие разряды этого регистра, затем в старшие. Счетчик СЧ перебирает разряды (0 или 1) для демультиплексора только в момент действия сигнала СТРОБ. В регистре РГН записывается слово N {5 : 0}, оно служит адресом для мультиплексора MUX, тем самым подключая к выходу мультиплексора нужный для проверки разряд кода C_a. Этот разряд записывается в триггере для дальнейшего использования, как условия в процессе работы схемы (алгоритма).

Если ТР=0, то надо сформировать номер младшей единицы кода, мы последовательно (разряд за разрядом) сдвигаем регистр РГД влево, пока не наткнемся на первую единицу. При этом параллельно, при каждом сдвиге, происходит добавление единицы к счетчику СЧК, который и сформирует в конечном итоге номер младшей единицы кода C_a.

Если ТР=1, то надо сформировать номер старшей единицы кода. Для этого последовательно сдвигаем РГД влево, пока не исчезнут все единицы. Когда в коде C_a не останется ни одной единицы (РГД=0) в счетчике останется код последней зафиксированной единицы, которая и будет являться старшей.
