Лабораторная работа №6
Проектирование цифровых устройств
на основе ПЛИС фирмы Altera в САПР Quartus II
Цель работы: изучить и практически овладеть проектированием цифровых устройств на базе программируемых логических интегральных схем (ПЛИС) фирмы Altera с помощью системы автоматизированного проектирования (САПР) Quartus II.
ОБЩИЕ СВЕДЕНИЯ
1 Основные определения
Блочно-иерархический подход к проектированию заключается в выделении для сложного объекта иерархических уровней сложности и разделении процесса проектирования на соответствующие им этапы – иерархические уровни проектирования.
Например, для БИС можно выделить следующие иерархические уровни сложности:
-
БИС; 2. функциональный блок; 3. функциональный узел; 4. функциональная ячейка; 5. логический элемент; 6. компонент.
БИС представляется на первом уровне проектирования как «черный ящик», на втором – укрупненной схемой с элементами в виде функциональных блоков, на третьем - функциональной схемой, элементы которой функциональные узлы (регистры, счетчики, сумматоры, дешифраторы и т. д.), на четвертом – в виде совокупности функциональных ячеек (топологически законченных аналоговых или цифровых элементов библиотеки, например триггеров), на пятом - в виде логической электрической схемы с логическими элементами (например, И-НЕ, ИЛИ-НЕ, И, ИЛИ), на шестом - электрической схемы, как совокупности компонентов (транзисторов, резисторов, конденсаторов).
При блочно-иерархическом подходе проектируется не весь сложный объект целиком, а на каждом уровне в соответствии с выбранным способом декомпозиции проектируются определенные функциональные составные части объекта с соответствующей степенью детализации. С каждым иерархическим уровнем получаем большую степень детализации.
Различают две стратегии проектирования: нисходящее проектирование (сверху вниз, когда задачи верхних иерархических уровней проектирования решаются до задач нижних уровней) и восходящее (снизу вверх при противоположной последовательности решения задач).Выбор той или иной стратегии в основном определяется постановкой задачи на проектирование, объемом исходной информации и техническими требованиями к проектируемому объекту.
Программа САПР Quartus II использует блочно-иерархический подход.
Проект в пакете Quartus представляет собой полный набор файлов проекта, файлов назначений, файлов моделирования, системных установок и информации об иерархической структуре проекта.
2 Алгоритм проектирования в САПР Quartus II
Представленный в разделе 3 проект создается по нисходящей иерархической методологии проектирования.
-
Создается общая блок-схема верхнего уровня иерархии;
-
Файлы описания проекта создаются в текстовом и графическом редакторах пакета;
-
Выполняются описание отдельных составляющих проекта;
-
Файлы проекта объединяются;
-
Определяются и анализируются требования к временным характеристикам проекта;
-
Выполняется компиляция проекта.
-
После этого проводится моделирование проекта (с учетом внутрисхемных задержек), и выполняется анализ временных характеристик.
-
Конфигурация созданного проекта загружается в микросхему.
Для создания проектов возможно так же использование восходящей иерархической методологии проектирования, как в проекте, подставленном в разделе 4.
-
По заранее продуманной схеме создается блок-схема, состоящая из логических элементов и связей между ними.
-
Выполняется компиляция проекта.
-
После этого проводится моделирование проекта (с учетом внутрисхемных задержек), и выполняется анализ временных характеристик.
-
Конфигурация созданного проекта загружается в микросхему.
3 Нисходящая иерархическая методология проектирования в Quartus II
Овладеем основами работы с программой САПР Quartus II, попутно рассматривая пример создания фильтра по нисходящей иерархической методологии проектирования:
ФБ
значения
мультиплексор
DFFE
ФБ приемник
результат
ФБ «значение»
ФБ состояние
д
D
ействительный с
ледующий
Рис.1 Схема фильтра
Как видно из рис. 1, фильтр состоит из:
-
четырех функциональных блоков (ФБ), представляющих «черных ящик»;
-
мегафункции (мультиплексора);
-
двух примитивов (D, DFF).
3.1 Создание проекта
В меню File (операции с файлами) выберите New Project Wizard (мастер создания проекта). Откроется окно New Project (новый проект). При первом запуске окна New Project, отображается окно заставки. Для перехода к окну первого этапа создания проекта нажмите кнопку Next. В окне первого этапа создания проекта (см. рис.2) укажите:
-
имя рабочего каталога проекта ( например D:\ Quartus\fir_filter);
-
текущее имя проекта ( например fir_filter);
-
имя файла верхнего уровня иерархии (filter);
Рис.2
Нажмите кнопку Next — появится окно второго этапа создания нового проекта.
Нажимайте кнопку Next появится окно с вопросом «Which device family do you wish to target ?»(Какое семейство микросхем вы хотите выбрать?), где вы можете выбрать микросхемы того семейства с которыми вы хотите работать (рис. 3).
Рис.3
Для добавления всех файлов проекта в рабочий каталог проекта нажмите Add All (добавить все файлы). На данном этапе список файлов пуст, поскольку проект — новый и для него еще не создано файлов. Нажмите кнопку Finish (готово) - новый проект создан.
3.2. Создание блок-схемы
Создание файла блок-схемы проекта (Block Design File)
В этом подразделе вы создадите новый графический файл *.bdf (Block Design File) блок-схемы проекта. Этот файл является файлом верхнего уровня иерархии проекта.
Для создания нового BDF-файла выполните следующие действия:
-
В меню File выберите команду New - автоматически появится вкладка Design Files(файлы проекта), которая показана на рис.4.
Рис. 4
-
На вкладке Design Files (файлы проекта) выберите Block Diagram/Schematic File (файлы блок-схемы/схемотехнические файлы).
-
Нажмите кнопку ОК — откроется окно редактора блок-схем (Block Editor).
-
В меню File, (операции с файлами) выберите команду Save As.
-
Выберите каталог, где вы хотите сохранить BDF-файл. В окне Save As автоматически выделен рабочий каталог проекта.
Если необходимо - введите имя в поле File name. -
Если необходимо — включите опцию Add file to current project(добавить файл к текущему проекту).
-
Нажмите кнопку Save (сохранить) - теперь файл сохранен и добавлен к проекту.
3.2.1 Создание функционального блока
Для создания нового блока (в созданном файле) выполните следующие действия:
-
На панели инструментов редактора блок-схем (Block Editor), показанной на рис. 5, нажмите клавишу Block Tool (рисование блока).
| Selection and smart Drawing Tool (указатель выделения) | |
| Text Tool (Ввод текста) | |
| Symbol Tool (Ввод символа функционального элемента) | |
| Block Tool (Ввод блока) | |
| Orthogonal Node Tool (Рисование ортогональных проводников) | |
| Orthogonal Bus Tool (Рисование ортогональных шин) | |
| Orthogonal Conduit Tool (Рисование ортогонального канала) | |
| Use Rubberbanding (Использование объединения) | |
| Zoom Tool (Масштабирование объектов) | |
| Full Screen (Отображение во весь экран) | |
| Find (Поиск объектов) | |
| Flip Horizontal (Горизонтальное отображение объектов) | |
| Flip Vertical (Вертикальное отображение объектов) | |
| Rotate Left 90 (Поворот вправо на 90о) | |
| Rectangle Tool (Рисование прямоугольников) | |
| Oval Tool (Рисование эллипсов) | |
| Line Tool (Рисование прямых) | |
| Arc Tool (Рисование дуг) |
Рис. 5
2. Нажмите на белом поле в области редактора блок-схем (Block Editor) левую кнопку мыши и, удерживая ее, выделите прямоугольную область, соответствующую требуемому размеру создаваемого блока.
Определим входные и выходные выводы созданного блока.
-
Нажмите клавишу указателя выбора (Selection Tool). На панели инструментов редактора Block Editor .
Рис. 6
-
Наведите указатель на созданный блок и дважды щелкните левой кнопкой мыши, при этом откроется список, показанный на рис.6 - откроется диалоговое окно Block Properties(свойства блока).
Рис. 7
-

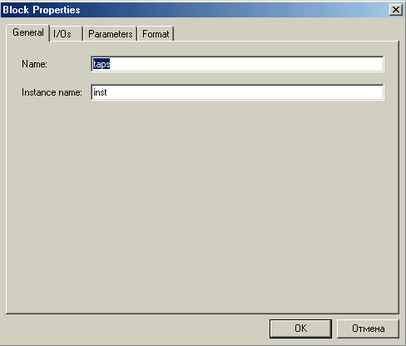

Перейдите на вкладку General (основное), представленная на рис.7.
-
В поле - Name введите имя блока.
-
Откройте вкладку I/Os (входы/выходы) рис. 8.
Рис. 8
Введите в строке имена всех входных выводов через запятую, установив для них соответствующие значения INPUT (вход) или OUTPUT(выход), а затем нажать кнопку Add.

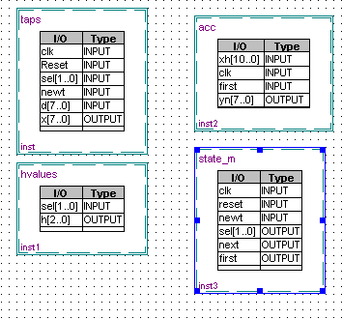

Во всплывающем меню выберите команду AutoFit. Эта команда устанавливает размер рамки блока по таблице портов входа/выхода, чтобы вся информация о блоке была хорошо видна. Результат работы создания функциональных блоков вы можете видеть на рис. 9(четыре созданных функциональных блока).
