Прежде чем приступать непосредственно к выполнению этапа временного моделирования, необходимо сформировать тестовый модуль, если он не был подготовлен на этапе создания исходных модулей проекта или этапе функционального моделирования. На всех этапах моделирования может использоваться один и тот же тестовый модуль.
1.4.1. Установка значений параметров
временного моделирования проекта
Для контроля и установки требуемых значений параметров временного моделирования нужно выделить строку с названием тестового модуля в окне исходных модулей Навигатора проекта (поместив на нее курсор мыши и щелкнув левой кнопкой), а в окне процессов (рис. 2.21) щелчком левой кнопки мыши выделить строку Simulate Post-Fit Verilog Mode. Затем следует нажать кнопку
на оперативной панели Навигатора проекта или воспользоваться командой Properties контекстно-зависимого всплывающего меню, которое выводится при щелчке правой кнопки мыши. Отображаемая после этого диалоговая панель параметров временного моделирования Process Properties, в отличие от функционального, содержит три страницы, снабженные закладками с их названиями: Simulation Properties (рис. 2.22), Display Properties и Simulation Model Properties.
Рис.2.21
Рис. 2.22

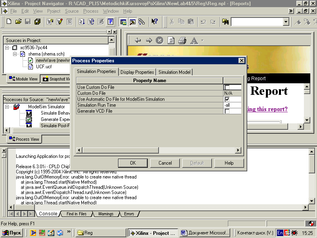

Страницы Simulation Properties и Display Properties (рис. 2.23) включают в себя все параметры инициализации программы ModelSim и процесса моделирования, присутствующие на одноименных страницах в случае функциональной верификации. Кроме того, страница Simulation Properties для процесса временного моделирования содержит один дополнительный параметр Generate VCD File.
С помощью параметра Generate VCD File осуществляется управление формированием файла результатов в формате VCD (Value Change Dump) в процессе временного моделирования. Этот файл может использоваться, в частности, программой оценки потребляемой мощности XPower. При использовании значения "выключено", установленного по умолчанию, автоматическое создание файла VCD в процессе временного моделирования не производится.
Рис.2.23

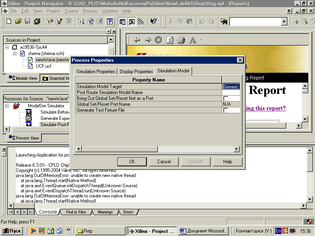

На странице Simulation Model, вид которой показан на рис. 2.24, представлены параметры временной модели проектируемого устройства.
Рис. 2.24
73
