166210 (767821)

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла

Об особенностях пострадиационного окисления захваченных радикалов в полиэтилене высокой и низкой плотности

Пострадиационное окисление ухудшает эксплуатационные характеристики радиационно-модифицированного ПЭ. Ухудшение физико-механических свойств в пострадиационный период резко проявляется у ПЭВП и незначительно у ПЭНП [1, 2]. Например, различия в стойкости к растрескиванию для радиационно-модифицированных ПЭВП и ПЭНП, по данным работы [2], достигают двух порядков. Причина этих различий до Конца не установлена. Пострадиационная окислительная деструкция полимеров во многом определяется начальной стадией окисления — взаимодействием с кислородом захваченных радикалов. Подробному исследованию окисления захваченных радикалов в ПЭВП посвящен ряд работ [3—5], в то время как ПЭНП изучен в этом отношении недостаточно. Целью настоящей работы является сравнительное изучение пострадиационного окисления захваченных радикалов в ПЭНП и ПЭВП. Объектами исследования были ПЭВП марки 20808-024, ПЭНП марки 15303-003 и сополимеры этилена с пропиленом или α-бутиленом при содержании сомономера 3—5 мол.%, синтезированные при низком давлении на катализаторах типа Циглера — Натта. Пленки полимеров толщиной 200 мкм, полученные прессованием, подвергали воздействию γ-излучения ⁶⁶Со до доз 0,07—0,56 МГр при мощности дозы 0,01 МГр/ч. Облучение проводили в вакууме при комнатной температуре. Пострадиационное окисление захваченных радикалов изучали методом ЭПР на радиоспектрометре типа «Рубин». Как известно [3, 5], при облучении ПЭВП в вакууме при комнатной температуре в полимере накапливаются преимущественно аллильные радикалы, спектр ЭПР которых имеет характерную семикомпонентную структуру. Полученные нами спектры ЭПР захваченных радикалов, приведенные на рис. 1, показывают, что и в ПЭНП при облучении в аналогичных условиях накапливаются аллильные радикалы, причем концентрации захваченных радикалов в ПЭВП и ПЭНП после облучения в одинаковых условиях равны. По данным работы [3], в ПЭВП при комнатной температуре в вакууме аллильные радикалы являются высокостабильными, время их жизни достигает нескольких месяцев. Согласно полученной в настоящей работе кинетике гибели захваченных радикалов в вакууме при комнатной температуре (рис. 2), стабильность аллильных радикалов в ПЭНП ниже, чем в ПЭВП, однако различия в стабильности невелики, скорость гибели радикалов в двух полимерах различается в 1,5—2 раза.

Рис. 1. Спектры ЭПР захваченных радикалов в пленках ПЭВП (а) и ПЭНП (б), замороженных до -196° после f-облучения в вакууме при комнатной температуре до дозы0,40 МГр и в пленке ПЭВП (в), выдержанной после γ-облучения на воздухе при комнатной температуре в течение 40 сут

Рис. 2. Зависимость относительной концентрации захваченных аллильных радикалов от времени в γ -облученных до дозы 0,40 МГр пленках ПЭВП (1) и ПЭНП (2), находящихся в вакууме при комнатной температуре

Рис. 3. Зависимость относительной концентрации захваченных аллильных радикалов от времени после перенесения из вакуума на воздух при комнатной температуре γ-облученных до дозы 0,40 МГр пленок ПЭВП (1), ПЭНП (4), сополимеров этилена с 5 мол.% пропилена (2) и 3 мол.% бутилена (3)

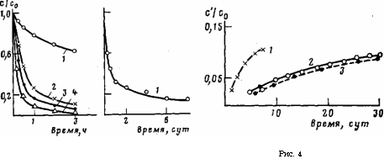

Рис. 4. Зависимость отношения концентрации стабильных радикалов с' к начальной концентрации аллильных радикалов с₀ от времени в пленке ПЭВП, перенесенной из вакуума в кислород при давлении 760 мм рт. ст. после облучения до дозы 0,40 МГр (1), на воздух после облучения до дозы 0,07 МГр (2) и 0,56 МГр (3). Концентрации с₀ для доз 0,07 и 0,56 МГр различались в 4 раза

Контакт с кислородом воздуха приводит к резкому увеличению скорости гибели захваченных радикалов: в ПЭВП — в несколько раз, в ПЭНП — почти на три порядка (рис. 3). При этом резко возрастает различие в скоростях гибели захваченных радикалов в ПЭВП и ПЭНП: если в вакууме скорости различаются в 1,5—2 раза, то на воздухе — на два порядка. Увеличение скорости гибели захваченных в полиэтилене радикалов в присутствии кислорода обусловлено их окислением [3] с образованием перекисных радикалов, менее стабильных, чем исходные углеводородные радикалы, и быстро гибнущих. Таким образом, кинетика гибели стабильных захваченных радикалов на воздухе соответствует кинетике их окисления.

Кинетику гибели захваченных радикалов в ПЭВП (рис. 3, кривая 1) можно приближенно разделить на две стадии — быструю, которая протекает в течение первых нескольких часов, и медленную, которая заканчивается лишь через 30—40 сут. Очевидно, первая стадия соответствует окислению захваченных радикалов в аморфных областях полимера, вторая — окислению в кристаллических областях. В ПЭНП гибель всех радикалов заканчивается через 3—4 ч.

Эти данные показывают, что для кристаллических областей ПВЭП и ПЭНП скорости окисления захваченных радикалов различаются на два порядка. Отсюда следует, что скорость диффузии кислорода в кристаллические области ПЭВП на два порядка ниже таковой для ПЭНП. Это может быть вызвано меньшими размерами и большей дефектностью кристаллитов в ПЭНП. Однако основной причиной столь большого различия, по-видимому, является различная плотность кристаллических областей в ПЭВП и ПЭНП.

Согласно результатам рентгеноструктурных исследований [7, 8], наличие ответвлений в полимерных цепях ПЭ приводит к увеличению параметров элементарной ячейки, т. е. к уменьшению плотности кристаллических областей. В результате плотность кристаллитов линейного и разветвленного ПЭ (ПЭВП и ПЭНП) различается на 1,5—2%. Аналогичные различия в плотностях кристаллических областей имеют ПЭВП и сополимеры этилена с пропиленом, бутиленом, пентеном, гексеном при содержании сомономера 4—5 мол. % [8]. Как видно из рис. 3, для таких сополимеров кинетика пострадиационного окисления захваченных радикалов мало отличается от наблюдаемой для ПЭНП. Таким образом, небольшое различие в плотностях кристаллических областей ПЭВП и ПЭНП приводит к существенному изменению проницаемости кристаллитов для кислорода и скорости окисления захваченных радикалов.

Различия в пострадиационном окислении радикалов в ПЭВП и ПЭНП проявляются не только в скорости окисления. Если в ПЭНП окисление аллильных радикалов приводит к быстрой гибели всех радикалов, то в ПЭВП в процессе окисления появляются и накапливаются радикалы, спектр ЭПР которых (рис. 1, в) представляет собой синглет шириной 5 э с g=2,0046 (для исходных аллильных радикалов g=2,0026). Эти радикалы накапливаются в медленной стадии окисления аллильных радикалов в кристаллических областях полимера. Образующиеся радикалы очень стабильпы. Время их жизни на воздухе при комнатной температуре измеряется годами, при температуре 80° неделями, и лишь нагревание до температуры плавления кристаллитов ПЭВП приводит к их быстрой гибели. Эти данные позволяют заключить, что стабильные радикалы образуются внутри кристаллитов ПЭВП.

Согласно работе [6], существуют несколько типов полимерных или низкомолекулярных радикалов, для которых характерен узкий синглетный спектр ЭПР: полиенильные — СН₂— (СН=СН), ацильные R—C=О, перекисные ROO' и окисные RO' радикалы.

Сопоставление кинетики накопления стабильных радикалов в образцах с различными начальными концентрациями аллильных радикалов с₀ (рис. 4, кривая 2) показало, что кинетика в координатах с/с_t — время не зависит от с₀, что характерно для реакции первого порядка. Кроме того, сравнением кинетики накопления стабильных радикалов на воздухе и в кислороде (рис. 4, кривые 1, 2) установлено, что скорость накопления пропорциональна концентрации кислорода. Эти данные позволяют считать стабильные радикалы продуктом реакции между аллильными радикалами и кислородом, имеющей первый порядок по концентрациям радикалов и кислорода, что исключает отнесение стабильных радикалов к полиенильным.

Ацильные радикалы, как установлено в работе [6], возникают в ПЭ при взаимодействии алкильных радикалов с окисью углерода, которая может образоваться при фотолизе или радиолизе в результате отщепления карбонильных групп. Проведенная нами выдержка образцов ПЭВП с захваченными аллильными радикалами в атмосфере окиси углерода не привела к изменению спектра ЭПР, что исключает отнесение стабильных радикалов к ацильным.

Стабильные радикалы не могут быть отнесены и к перекисным радикалам. При комнатной температуре величина g-фактора для перекисных радикалов в ПЭВП (#=2,014) [3] выше наблюдаемой для стабильных радикалов. Спектр ЭПР стабильных радикалов не изменяется при замораживании образца до —196°, оставаясь узким синглетом, в то время как синглет перекисных радикалов приобретает резко асимметричную форму, характерную для радикалов с анизотропным g-фактором, находящихся в жесткой поликристаллической или аморфной матрице. Для стабильных радикалов не наблюдается характерного для перекисных радикалов [3] отсутствия насыщения сигнала ЭПР при повышенных мощностях СВЧ-облучения.

Совокупность полученных данных приводит к заключению, что стабильные радикалы, появляющиеся в кристаллических областях ПЭВП, являются окисными. Окисные радикалы в ПЭВП образуются, а в ПЭНП нет. Установлено, что эти радикалы не образуются и в сополимерах этилена с пропиленом или бутиленом при содержании сомономера 3—5мол.%, которые имеют плотность кристаллической фазы [8], близкую к плотности кристаллической фазы ПЭНП, и кинетику окисления захваченных радикалов, аналогичную кинетике окисления ПЭНП (рис. 3).

В работе [9] установлено, что параметры элементарной ячейки ПЭВП меняются при изменении температуры. Согласно проведенному на основании данных этой работы расчету, при температуре 80° плотность кристаллических областей ПЭВП близка к плотности кристаллических областей ПЭНП при комнатной температуре. Как показали ЭПР-измерения, при температуре 80° окисление захваченных радикалов в ПЭВП заканчивается за 3—4 ч, при этом окисные радикалы, время жизни которых при этой температуре измеряется неделями, не образуются. Следовательно, окисные радикалы не появляются и в ПЭВП в условиях, когда плотность кристаллических областей в нем такая же, как и в ПЭНП.

Полученные результаты позволяют сделать вывод, что причиной различия механизмов окисления захваченных радикалов в ПЭВП и ПЭНП является различная плотность кристаллических областей в этих полимерах. Плотная кристаллическая решетка ПЭВП создает большие стерические затруднения присоединению к захваченным радикалам молекул кислорода и значительно меньшие затруднения присоединению менее объемных атомов кислорода. Перекисные радикалы не вписываются в решетку ПЭВП без изменения ее плотности, в противоположность окисным. Поэтому в кристаллической решетке ПЭВП окисление захваченных радикалов идет с образованием окисных радикалов RO'.

Менее плотная кристаллическая решетка ПЭНП способна включать в себя перекисные радикалы. Окисление захваченных радикалов идет с образованием перекисных радикалов ROO'.

Необходимо отметить, что при окислении захваченных радикалов в ПЭВП в окисные радикалы переходило при комнатной температуре около 10% всех захваченных аллильных радикалов, или около 20% радикалов, находящихся в кристаллических областях.

Поскольку окисные радикалы образуются лишь в тех кристаллических областях, плотность которых препятствует образованию перекисных радикалов, то число образовавшихся окисных радикалов пропорционально доле таких плотноупакованных областей в ПЭВП. Установлено, что изменение надмолекулярной структуры ПЭВП в результате термического или механического взаимодействия приводит к изменению количества образующихся окисных радикалов. Так, в пленке ПЭВП, отожженной до облучения при 150° в течение двух часов, окисных радикалов образовалось вдвое больше, а в пленке, подвергнутой при комнатной температуре действию ударной нагрузки ~10 Н/м², вдвое меньше, чем в исходной пленке ПЭВП.

Характеристики

Тип файла документ

Документы такого типа открываются такими программами, как Microsoft Office Word на компьютерах Windows, Apple Pages на компьютерах Mac, Open Office - бесплатная альтернатива на различных платформах, в том числе Linux. Наиболее простым и современным решением будут Google документы, так как открываются онлайн без скачивания прямо в браузере на любой платформе. Существуют российские качественные аналоги, например от Яндекса.

Будьте внимательны на мобильных устройствах, так как там используются упрощённый функционал даже в официальном приложении от Microsoft, поэтому для просмотра скачивайте PDF-версию. А если нужно редактировать файл, то используйте оригинальный файл.

Файлы такого типа обычно разбиты на страницы, а текст может быть форматированным (жирный, курсив, выбор шрифта, таблицы и т.п.), а также в него можно добавлять изображения. Формат идеально подходит для рефератов, докладов и РПЗ курсовых проектов, которые необходимо распечатать. Кстати перед печатью также сохраняйте файл в PDF, так как принтер может начудить со шрифтами.

Список файлов статьи
