УСТРОЙСТВО СОВРЕМЕННЫХ МОДЕМОВ
1. Общие сведения
Сведения" о внутреннем устройстве и архитектуре современных модемов не настолько доступны, как, например, информация об устройстве персональных компьютеров. Одной из причин этого является отсутствие каких бы то ни было промышленных стандартов на конструкцию модемов. Другая причина состоит в том, что современные модемы, как правило, строятся на наборах специализированных микросхем, которые реализуют основные модемные функции. Число производителей наборов модемных микросхем значительно меньше числа производителей собственно модемов. Однако все же их недостаточно для того, чтобы можно было вести речь о какой-либо унификации модемных комплектующих. Основными производителями специализированных наборов являются фирмы Rockwell, Intel, AT&T, Sierra Semiconductor, National Semiconductor, Motorola, Exar и некоторые другие. Ряд известных компаний, таких как U. S. Robotics, Telebit, ZyXEL, самостоятельно занимается разработкой и производством модемных микросхем для своих нужд. Некоторые производители при построении модемов используют микросхемы общего назначения — цифровые процессоры и микроконтроллеры.
Казалось бы каждый производитель модемов волен делать, что хочет и как хочет. Однако, это не так. В рамках такой "свободы" производитель должен создать конкурентоспособный продукт, удовлетворяющий множеству стандартных модемных протоколов, которые, в свою очередь, налагают определенные требования на количество и качество его функций. Эти требования приводят к тому, что в отличных по конструкции модемах одни и те же методы и протоколы реализованы различными способами. Один из вариантов исполнения модема можно представить в виде, изображенном на рис. 2. 1.

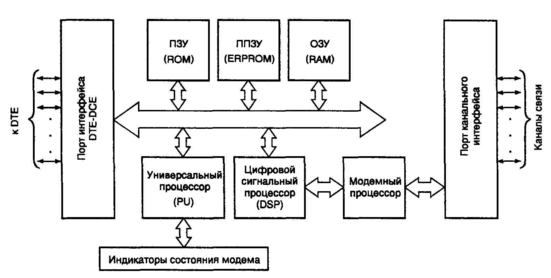

Рис. 2. 1. Устройство современного модема
Модем состоит из адаптеров портов канального и DTE—DCE интерфейсов;
универсального (PU), сигнального (DSP) и модемного процессоров; постоянного (ПЗУ, ROM), постоянного энергонезависимого перепрограммируемого (ППЗУ, ERPROM) оперативного (ОЗУ, RAM) запоминающих устройств и схемы индикаторов состояния модема.
Порт интерфейса DTE—DCE обеспечивает взаимодействие с DTE. Возможные варианты реализации интерфейса DTE — DCE подробно рассматриваются в разделе 3. 1. Если модем внутренний, вместо интерфейсов DTE—DCE может применяться интерфейс внутренней шины компьютера ISA. Порт канального интерфейса обеспечивает согласование электрических параметров с используемым каналом связи. Канал может быть аналоговым или цифровым, с двух- или четырехпроводным окончанием.
Универсальный процессор выполняет функции управления взаимодействием с DTE и схемами индикации состояния модема. Именно он выполняет посылаемые DTE АТ-команды и управляет режимами работы остальных составных частей модема. Также универсальный процессор может реализовывать операции компрессии/декомпрессии передаваемых данных (см. гл. 8).
Интеллектуальные возможности модема определяются в основном типом используемого PU и микропрограммой управления модемом, хранящейся в ROM. Путем замены или перепрограммирования ROM иногда можно достичь существенного улучшения свойств модема, то есть произвести его модернизация, или апгрейд (upgrade). Такого рода модернизация некоторых моделей модемотз может обеспечить поддержку новых протоколов или сервисных функций, таких как автоматическое определение номера (АОН) вызывающего абонента. Для облегчения такой модернизации в последнее время вместо микросхем ROM стали широко применяться микросхемы флэш-памяти (FlashROM).
Схема ERPROM позволяет сохранять установки модема в так называемых профайлах или профилях модема на время его выключения. Память RAM интенсивно используется для временного хранения данных и выполнения промежуточных вычислений как универсальным, так и цифровым сигнальным процессорами.
На сигнальный процессор, как правило, возлагаются задачи по реализации основных функций протоколов модуляции (кодирование сверточным кодом, относительное кодирование, скремблирование и т. д.), за исключением разве что собственно операций модуляции/демодуляции. Последние операции обычно выполняются специализированным модемным процессором.
Описанное распределение функций между составными частями модема может быть, и скорее всего будет, совсем не таким, какое реализовано в вашем конкретном модеме. Однако внутренней начинкой современного модема все эти функции в той или иной мере должны выполняться.
Ниже подробнее остановимся на устройстве аналоговых (для телефонных каналов) и цифровых модемах и основных их функциях, связанных с обработкой сигналов. Согласно рис. 2. 1 эти функции реализуются цифровым сигнальным процессором, модемным процессором и собственно канальным интерфейсом.
2. 2. Состав модема для КТСОП
Большинство современных модемов для телефонных каналов КТСОП обеспечивают синхронную передачу данных по каналу. Поэтому, кратко остановимся на функциональном устройстве и работе именно таких модемов.

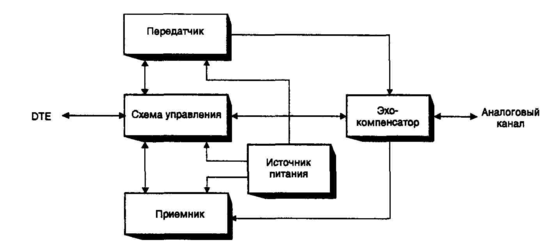

В самом общем виде синхронный модем содержит приемник, передатчик, компенсатор электрического эха, схему управления и, возможно, источник питания (рис. 2. 2). Схема управления, как правило, исполняется в виде микропроцессора универсального назначения (PU на рис. 2. 1), и предназначена для обеспечения интеллектуального интерфейса с DTE и управления работой приемника, передатчика и эхо-компенсатора.
Эхо-компенсатор предназначен для ослабления вредного влияния помехи в виде электрического эха (собственного отраженного сигнала) на прием сигнала от удаленного модема. Работа эхо-компенсатора подробнее будет рассмотрена ниже.

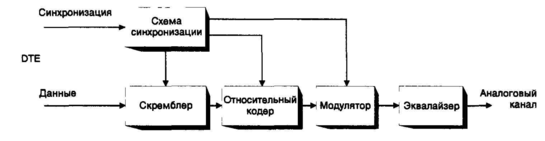

Передаваемые DTE данные поступают в передатчик модема, который выполняет операции скремблирования, относительного кодирования, синхронизации и иногда вносит предыскажения, частично компенсирующие нелинейность амплитудой и фазочастотной характеристик (АЧХ и ФЧХ) используемого телефонного канала. Схема передатчика приведена на рис. 2. 3.
Рис. 2. 2. Схема синхронного модема
Схема синхронизации передатчика получает сигнал опорной частоты от внутреннего генератора или получать его от DTE, например, через 24 контакт разъема DB-25 интерфейса RS-232. В последнем случае модем обязан поддерживать синхронный режим работы не только по каналу с удаленным модемом, но и по интерфейсу DTE-DCE. Скремблер предназначен для придания свойств случайности (рандомизации) передаваемой последовательности данных с целью облегчения выделения тактовой частоты приемником удаленного модема. При использовании сигналов ФМ и производных от них, применение относительного кодирования позволяет решить проблему неоднозначности фазы, восстановленной на приеме несущей.

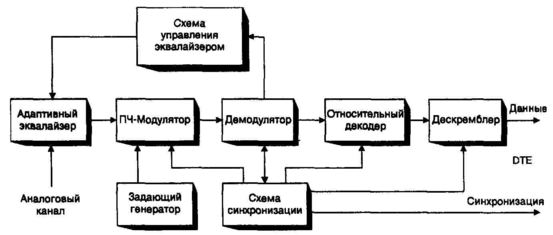

Приемник типового синхронного модема в свою очередь содержит адаптивный эквалайзер со схемой управления, модулятор с задающим генератором, демодулятор, относительный декодер, дескремблер и схему синхронизации (рис. 2. 4).
Модулятор приемника совместно с задающим генератором позволяют перенести спектр принимаемого сигнала (300—3400 Гц) в область более высоких частот. Это делается для облегчения операций фильтрации и демодуляции. Относительный декодер и дескремблер выполняют операции, обратные выполняемым в передатчике. Схема синхронизации выделяет тактовую частоту из принимаемого сигнала и подает его на другие узлы приемника.
Рис. 2. 3. Схема передатчика синхронного модема
Рис. 2. 4. Схема приемника синхронного модема

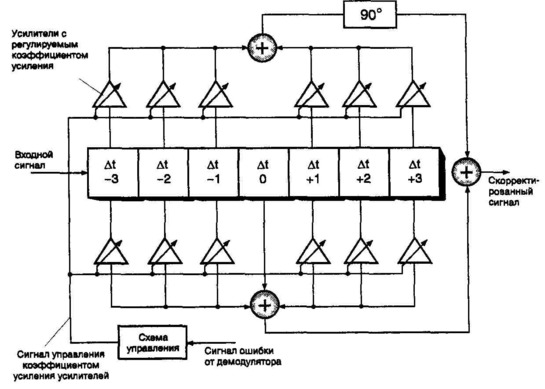

Адаптивный эквалайзер приемника, как и эквалайзер передатчика, позволяет компенсировать нелинейные искажения, вносимые каналом передачи. Адаптивность эквалайзера заключается в его способности подстраиваться под изменяющиеся параметры канала в течение сеанса связи. Для этого сигнал ошибки фазы с демодулятора поступает на схему управления, которая вырабатывает управляющие сигналы для эквалайзера. Сам эквалайзер состоит из линии задержки с отводами и набора управляемых усилителей с изменяемым коэффициентом усиления (рис. 2. 5).
Более подробно остановимся на работе таких блоков синхронного модема, как скремблер и эхо-компенсатор.
Рис. 2. 5. Адаптивный эквалайзер
2. 3. Скремблирование
Двоичный сигнал на входе модема может иметь произвольную статистическую структуру, которая не всегда удовлетворяет требованиям, предъявляемым синхронным способом передачи. Среди этих требований основными являются следующие.
> Частота смены символов (1, 0) должна обеспечивать надежное выделение тактовой частоты непосредственно из принимаемого сигнала.
> Спектральная плотность мощности передаваемого сигнала должна быть, по возможности, постоянной и сосредоточенной в заданной области частот с целью снижения взаимного влияния каналов.
Приведенные требования должны выполняться независимо от структуры передаваемого сообщения. Поэтому в синхронных модемах исходная последовательность двоичных посылок часто подвергается определенной обработке. Смысл такой обработки состоит в получении последовательности, в которой статистика появления нулей и единиц приближается к случайной, что позволяет удовлетворить двум названным выше требованиям.
Одним из способов такой обработки является скремблирование (scramble — перемешивание). Скремблирование — это обратимое преобразование структуры цифрового потока без изменения скорости передачи с целью получения свойств случайной последовательности. Скремблирование производится на передающей стороне с помощью скремблера, реализующего логическую операцию суммирования по модулю два исходного и псевдослучайного двоичных сигналов. На приемной стороне осуществляется обратное преобразование — дес-кремблирование, выполняемое дескремблером. Дескремблер выделяет из принятой последовательности исходную информационную последовательность. На рис. 2. 6 показано включение скремблера и дескремблера в канал связи.
Основной частью скремблера является генератор псевдослучайной последовательности (ПСП) в виде линейного и-каскадного регистра с обратными связями, формирующий последовательность максимальной длины 2"—1. Различа-

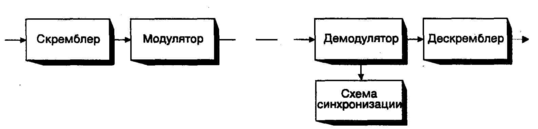

Рис. 2. 6. Схема включения скремблера и дескремблера в канал связи
Рис. 2. 7. Схема скремблирования с самосинхронизацией
ют два основных типа скремблеров-дескремблеров — самосинхронизирующиеся и с начальной установкой (аддитивные)

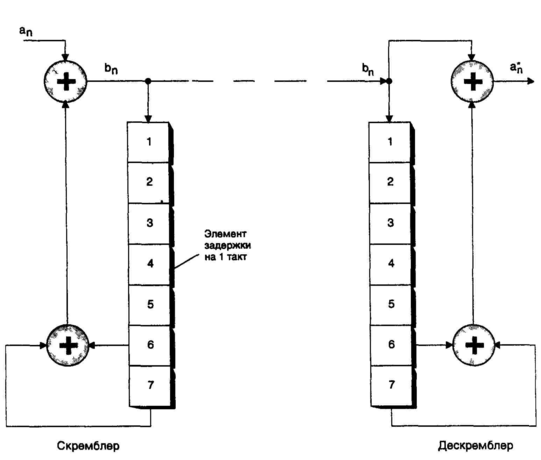

Схема пары самосинхронизирующихся скремблер-дескремблер представлена на рис. 2. 7. Особенностью самосинхронизирующего скремблера является то, что он управляется самой скремблированной последовательностью, т. е. той, которая поступает в канал. Поэтому в данном случае не требуется специальной установки состояний скремблера и дескремблера, поскольку они оказываются идентичными в результате записи в их регистры сдвига скремблированной пос-тедовательности.
При потере синхронизма между скремблером и дескремблером время его восстановления не превышает числа тактов, равного числу ячеек регистра скремблера. На приемной стороне выделение информационной последовательности происходит сложением по модулю два принятой скремблированной последовательности с псевдослучайной последовательностью (ПСП) регистра Например, для схемы, изображенной на рис. 2. 7, входная последовательность а „ с помощью скремблера в соответствии с выражением Ьп=а „Ф (Ь „_бФ Ь „_7)
