преобразуется в двоичную последовательность Ь „, посылаемую в канал. В приемнике из этой последовательности таким же регистром сдвига, как и на передаче, формируется последовательность
а^=Ьп (В (Ьп_вф Ь „_7),
которая идентична последовательности a „. Это легко проверяется при преобразовании первого выражения к виду
д „=Ь „Ф (Ь „_бФ fon-z) -и сравнении полученного выражения с предыдущим.

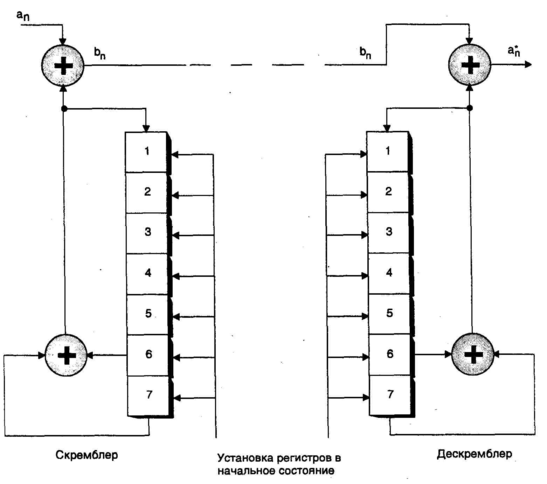

Рис. 2. 8. Схема скремблирования с начальной установкой

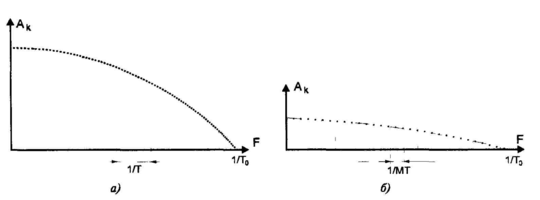

Рис. 2. 9. Спектр сигнала до (а) и после (б) скремблирования
Одним из недостатков самосинхронизирующих скремблеров-дескремблеров является присущее им свойство размножения ошибок. Так, для схемы на рис. 2. 7 при одной ошибке в последовательности Ь „ ошибочными оказываются также 6-й и 7-й символы. В общем случае влияние ошибочно принятого бита будет проявляться а раз, где а — число обратных связей. Данный недостаток ограничивает число обратных связей в регистре сдвига, которое практически не превышает а=2, т. е. полином регистра является триномом вида x"+ x"+ \. Второй недостаток самосинхронизирующихся скремблеров связан с возможностью появления на его входе так называемых "критических ситуаций", когда выходная последовательность приобретает периодический характер с периодом, меньшим длины ПСП. Для предотвращения таких ситуаций в скремблере и дескрембле-ре согласно рекомендациям ITU-T предусматриваются специальные дополнительные схемы контроля, которые выявляют периодичность элементов на входе и нарушают ее.
Недостатки, присущие самосинхронизирующим скремблеру-дескремблеру, практически отсутствуют при аддитивном скремблировании (рис. 2. 8).
Однако в этом случае требуется предварительная идентичная установка состояний регистров скремблера и дескремблера. В скремблере с начальной установкой, как и в самосинхронизирующем скремблере, производится суммирование входного сигнала и ПСП, но результирующий сигнал не поступает на вход регистра. В дескремблере скремблированная последовательность также не проходит через регистр сдвига, поэтому размножения ошибок не происходит. Суммируемые в скремблере последовательности независимы, поэтому критических ситуаций не наступает. Отсутствие эффекта размножения ошибок и необходимость специальной защиты от нежелательных ситуаций делают способ аддитивного скремблирования предпочтительнее и экономически эффективнее, если не учитывать затрат на решение задачи взаимной синхронизации пары скрем-блер-дескремблер.
Рассмотрим влияние скремблирования на энергетический спектр двоичного сигнала. На рис. 2. 9, а изображен пример энергетического спектра для периодического сигнала с периодом Т, содержащим 6 двоичных элементов с длительностью То. После скремблирования ПСП сМ=2"—1 элементами спектр существенно "обогащается" (рис. 2. 9, б). В примере число составляющих спектра увеличилось в М раз, одновременно уровень каждой составляющей уменьшается в такое же число раз.
2. 4. Эхо-подавление
Организация дуплексной высокоскоростной передачи является не простой задачей при использовании коммутируемых каналов с двухпроводным окончанием. В отличие от выделенных четырехпроводных каналов (рис. 2. 10, а), характерной особенностью телефонного канала КТСОП является наличие участков перехода двухпроводной части канала в четырехпроводную. Переход осуществляется при помощи дифференциальных систем (ДО, обеспечивающих необходимое затухание по встречным направлениям передачи. Если эти затухания очень велики, то схему связи можно практически считать четырехпроводной, представляещей собой электрически разомкнутую систему. Однако идеальных дифференциальных систем не существует. В результате, как и во всякой электрически замкнутой системе, в двухпроводном телефонном канале присутствуют токи обратной связи, вызывающие искажения амплиту дно-частотных и фазочастотных характеристик прямого и обратного каналов. В каче-

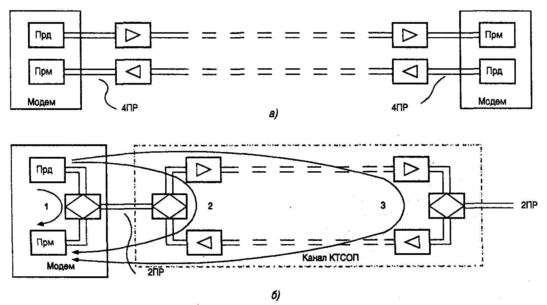

Рис. 2. 10. Схема телефонных каналов с четырехпроводным (а) и двухпроводным окончанием (6) с путями прохождения эхо-сигналов (1, 2, 3)

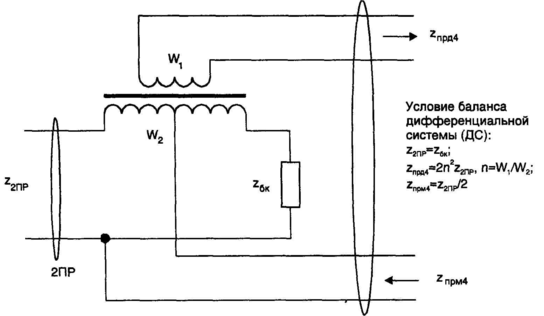

Рис. 2. 11. Схема мостовой трансформаторной дифференциальной системы
стве примера на рис. 2. 10, б приведена типичная схема модемного канала с тремя дифференциальными системами и, соответственно, тремя путями прохождения эхо-сигналов. Собственный отраженный и задержанный сигнал поступает на вход демодулятора, являясь для него помехой. Чем большей задержкой обладает эхо-сигнал, тем труднее с ним бороться.
Рассмотрим один из возможных вариантов дифференциальных систем — мостовую трансформаторную дифференциальную систему (рис. 2. 11). Такая дифференциальная система будет обеспечивать достаточное затухание (более 50 дБ) во встречных направлениях приема-передачи лишь при условии выполнения ее баланса. Однако обеспечить точный баланс не так просто, как может показаться на первый взгляд. Причиной этому является как изменения комплексных сопротивлений двух- (zznp) и четырехпроводных (7прд4 и znpM4) линий, так и их несоответствие номинальным значениям. Это происходит вследствие, например, неодинаковой длины и различного качества абонентских линий, или в случае параллельного подключения модема к телефонному аппарату.
Известны так называемые самобалансирующиеся дифференциальные системы, автоматически подстраиваемые под параметры используемой линии связи. Их рассмотрение выходит за рамки данной книги. Стоит лишь отметить, что они представляют собой достаточно сложные электронные устройства.

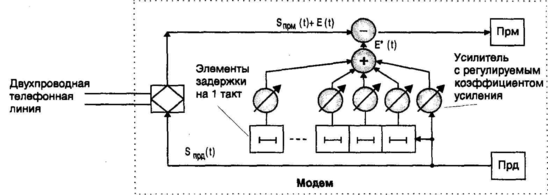

Рис. 2. 12. Схема эхо-компенсатора
Для борьбы с электрическим эхом возможно использование следующих методов:
> частотное разделение каналов;
> применение самобалансирующихся дифференциальных систем;
> компенсация зхо-сигнала.
При использовании первого метода вся полоса пропускания канала разделяется на два частотных подканала, по каждому из которых передается сигнал в одном направлении. Очевидно, в этом случае нет возможности использовать полосу канала в полном объеме. Более того, для исключения проникновения боковых гармоник между подканалами приходится вводить защитный частотный интервал. В результате этого подканалы займут меньше половины полной полосы пропускания канала. Существующие протоколы модуляции с частотным разделением каналов, например V. 21 и V. 22, обеспечивают симметричную дуплексную связь со скоростью не выше 2400 бит/с. Ряд протоколов с частотным разделением, например HST, обеспечивает и более скоростную связь, но в одном направлении. В то время как скорость передачи по обратному каналу значительно меньше. Такая разновидность дуплексной связи называется асимметричной.
Применение автоматически настраиваемых дифференциальных систем экономически невыгодно из-за высокой сложности их технической реализации.
В связи с этим наибольшее распространение получил компенсационный метод борьбы с эхо-сигналом. Суть метода заключается в том, что модем, обладая информацией о своем собственном передаваемом сигнале 5прд0, может использовать ее для фильтрации принимаемого сигнала 5'прм (0 от эхо-помехи. Отраженный эхо-сигнал E (t) претерпевает существенные изменения вследствие амплитудных и фазовых искажений. На этапе установления соединения каждый модем посылает определенный зондирующий сигнал и определяет параметры эхо-отражения: время запаздывания, амплитудные и фазовые искажения, мощность отраженного сигнала. В процессе сеанса связи эхо-компенсатор модема вычитает из принимаемого входного сигнала свой собственный выходной E* (t), скорректированный в соответствии с полученными параметрами эхо-отражения. Функцию создания копии эхо-сигнала выполняет линия задержки с отводами, схема которой приведена на рис. 2. 12.
Технология эхо-компенсации позволяет отвести для дуплексной передачи всю ширину полосы пропускания телефонного канала, однако требует немалых вычислительных ресурсов для обработки сигнала.
2. 5. Устройство цифрового модема
Как уже отмечалось, к цифровым модемам можно отнести такие устройства, как CSU/DSU (Channel Service Unit/Data Service Unit), терминальные адаптеры ISDN, а также модемы на короткие расстояния (Short Range Modem). По выполняемым функциям цифровые модемы очень похожи на модемы для аналоговых каналов связи. За исключением самых простейших, цифровые модемы обладают интеллектуальными функциями и поддерживают набор АТ-ко-манд. В первую очередь это относится к цифровым модемам, работающим на коммутируемых линиях, например, в сетях ISDN. В качестве примера цифрового модема рассмотрим устройство CSU/DSU.
Устройства CSU/DSU применяются для передачи данных по цифровым каналам типа Е1/Т1, Switched 56 и другим. CSU обеспечивает правильное согласование с используемым цифровым каналом и частотную коррекцию линии. CSU также поддерживает выполнение проверок по шлейфу. На CSU часто устанавливаются световые индикаторы, сигнализирующие об обрыве мест-

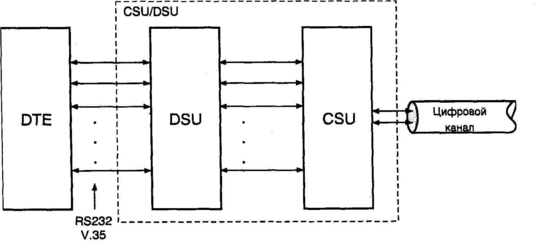

Рис. 2. 13. Схема устройства CSU/DSU
ных линий, потери связи со станцией, а также о работе в режиме проверки по шлейфу. Питание CSU может осуществляться отдельным источником питания, либо посредством самой цифровой линии.
Модули обслуживания данных, или цифровые служебные модули DSU включаются в цепь между CSU и DTE (рис. 2. 13), в качестве которого часто выступает не только компьютер, но и различное сетевое оборудование, например, маршрутизатор, мост, мультиплексор или сервер. На DSU обычно устанавливается интерфейс RS-232 или V. 35. Основной задачей DSU является приведение потока цифровых данных, поступающих от DTE в соответствие со стандартом, принятым для данной цифровой линии.
Можно провести аналогию с аппаратурой для сетей ISDN. В этом случае CSU играют примерно ту же роль, что и NT1, а DSU похожи на терминальные адаптеры ISDN. DSU часто встраивают в другие устройства, например мультиплексоры. Но чаще их комбинируют с CSU. При этом получается единое устройство, именуемое CSU/DSU или DSU/CSU. В CSU./DSU могут встраиваться схемы сжатия передаваемых данных, а также резервные коммутируемые порты. Часто устройства CSU/DSU выполняют функции защиты от ошибок, реализуя один из протоколов супермножества HDLC. К сожалению, в области цифровых модемов нет такой жесткой стандартизации на протоколы сжатия данных, защиты от ошибок и вид линейного кодирования, какая существует для аналоговых модемов КТСОП. По этой причине следует с большой осторожностью осуществлять выбор цифровых модемов различных производителей.
Как уже отмечалось, для передачи данных по цифровым линиям требуется выполнить определенное преобразование исходной последовательности. Такое преобразование часто носит название линейного кодирования (кодирования для линии передачи). Рассмотрим подробнее для чего и как оно делается.
2. 6. Линейное кодирование
Данные пользователя, поступающие от DTE, уже являются гщфровыми, представленными в униполярном или биполярном коде без возврата к нулю — NRZ (NonReturn to Zero). При передаче данных на большие расстояния в коде NRZ возникают следующие проблемы.
> С течением времени нарастает постоянный ток, блокируемый некоторыми электрическими устройствами цифрового тракта, например, трансформаторами, что приводит к искажению передаваемых импульсов.
> Изменение постоянного тока в цепи отрицательно сказывается на функционировании устройств, получающих питание из линии (репитеры или CSU).
> Передача длинных серий нулей или единиц приводит к нарушению правильной работы устройств синхронизации.
> Отсутствует возможность контроля возникающих ошибок на уровне
физического канала.
Перечисленные проблемы решаются при помощи линейного кодирования. Параметры получаемого линейного сигнала должны быть согласованы с характеристикой используемой линии и отвечать ряду следующих требований.
> Энергетический спектр линейного сигнала должен быть как можно уже. В нем должна отсутствовать постоянная составляющая, что позволяет повысить верность либо дальность передачи.
> Структура линейного сигнала должна обеспечивать возможность выделения тактовой частоты на приемной стороне.
