> Необходимо обеспечить возможность постоянного контроля за ошибками на уровне физической линии.

> Линейный код должен иметь достаточно простую техническую реализацию.

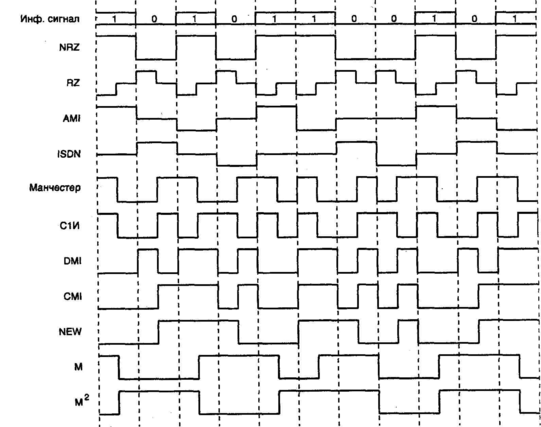

Рис. 2. 14. Примеры кодирования линейными кодами

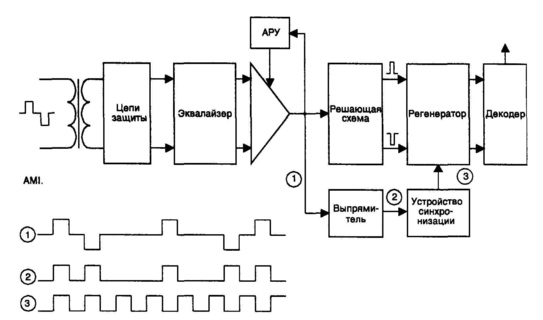

Рис. 2. 15. Приемник линейного сигнала в коде AMI

Формирование требуемого энергетического спектра может быть осуществлено соответствующим изменением структуры импульсной последовательности и выбором нужной формы импульсов. Например, даже сокращение длительности импульсов в два раза (биимпульсный код с возвратом к нулю, RZ) вдвое уменьшает уровень постоянной составляющей и увеличивает уровень тактовой составляющей в спектре такого сигнала.

Различают неалфавитные (1В1Т) и алфавитные (mBnT) коды (В — двоичное, Т — троичное основание кода). При m>n скорость передачи снижается. Предельной помехоустойчивостью обладают сигналы, элементы которых равны, но противоположны по полярности. Примеры наиболее популярных линейных кодов приведены на рис. 2. 14.

Квазитроичный сигнал с чередованием полярности импульсов AMI (Alter nete Mark Inversion) получают из двоичного в результате преобразования, при котором нули исходного двоичного кода передаются импульсами нулевой амплитуды, а единицы — импульсами чередующейся полярности и вдвое меньшей длительности. Сигналы с кодом AMI требуют раздельной регенерации положительных и отрицательных импульсов (рис. 2. 15) при их восстановлении в приемниках и репитерах. Информация о синхронизирующем сигнале, как правило, выделяется после выпрямления квазитроичного сигнала в резонансном устройстве синхронизации. Недостатком кода AMI является то, что при появлении в информационной последовательности серий "нулей" резко снижается уровень синхронизирующей составляющей сигнала, что приводит к срыву синхронизации.

Наиболее широкое распространение получили двухуровневые линейные коды с удвоением скорости передачи класса 1 В2В (преобразование группы из одного двухуровневого символа в группу из двух двухуровневых символов), обладающие высокой помехозащищенностью, простотой преобразования и выделения тактовой частоты. Однако частота следования импульсов таких кодов, а следовательно, и требуемая полоса частот передачи вдвое превышает частоту следования исходной двоичной последовательности. К таким кодам относятся коды Манчестер, DMI, CMI, NEW, код Миллера (М), М, код отечественного стыка С1-И (С1-ФЛ-БИ) и ряд других менее популярных.

Код Манчестер характеризуется однозначным соответствием последовательности чередования импульсов внутри тактового интервала. А именно, "1" исходного цифрового сигнала передается нулевым импульс в первом полутактовом интервале и единичным — во втором. Для символа "О" принимается обратный порядок чередования импульсов (биимпульс 10). Аналогичный код, в котором символ "1" передается двоичной парой 10, а символ "О" — парой 01, называется кодом Манчестер-11.

На стыке С1-И символу "1" входной информационной последовательности соответствует биимпульс 10 или 01, совпадающий с предыдущим, а символу "О" — биимпульс 10 или 01, инверсный по отношению к предыдущему биим-пульсу. Другими словами, данный код является относительным, подобно тому,

Рис. 2. 16. Нормированные энергетические спектры линейных сигналов

который используется при модуляции методом ОФМ. Относительное кодирование позволяет решить проблему неопределенности фазы биимпульса на приемной стороне. В результате этого стык С1-И не боится ошибок типа "зеркальный прием", или "обратная работа" (инверсия знаков) и переполюсовки контактов физической линии или используемых разъемов.

Энергетические спектры ряда линейных кодов приведены на рис. 2. 16, где ft —тактовая частота следования исходных двоичных символов. Эти спектры позволяют судить о частотной эффективности и свойствах синхронизации наиболее популярных линейных кодов.
