Министерство общего и профессионального образования
Самарский государственный технический университет
Кафедра: Робототехнические системы
Контрольная работа
Цифровые устройства и микропроцессоры
Самара, 2001
-
Используя одноразрядные полные сумматоры построить функциональную схему трехразрядного накапливающего сумматора с параллельным переносом.
РЕШЕНИЕ:
Одноразрядный сумматор рис.1 имеет три входа (два слагаемых и перенос из предыдущего разряда) и два выхода (суммы и переноса в следующий разряд).
|
| ||||
| ai | bi | ci-1 | Si | Ci |
| 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 | 0 |
| 0 | 1 | 0 | 1 | 0 |
| 0 | 1 | 1 | 0 | 1 |
| 1 | 0 | 0 | 1 | 0 |
| 1 | 0 | 1 | 0 | 1 |
|
Рис. 1 1 | 1 | 0 | 0 | 1 |
| 1 | 1 | 1 | 1 | 1 |
Таблица истинности одноразрядного сумматора.Сумматоры для параллельных операндов с параллельным переносом разработаны для получения максимального быстродействия.
Для построения сумматора с параллельным переносом введем две вспомогательные функции.
Функция генерации – принимает единичное значение если перенос на выходе данного разряда появляется независимо от наличия или отсутствия входного переноса.
Функция прозрачности – принимает единичное значение, если перенос на выходе данного разряда появляется только при наличии входного переноса.
С
формируем перенос на выходе младшего разряда:
На выходе следующего разряда:
С1 = g1 C0h1
С1 = g1 g0 h1 Cвхh1h0
В базисе И-НЕ:
С0 = g0 Cвх h0 = a0 b0 Cвх h0
С1 = a1 b1 a0 b0 h1 Cвх h1h0
Накапливающий сумматор представляет собой сочетание сумматора и регистра. Регистр выполним на D-триггерах (рис. 2).
D
C
Т
Q
Q
Рис. 2
-
Построить схему электрическую принципиальную управляющего автомата Мили для следующей микропрограммы:
РЕШЕНИЕ:
-
Построение графа функционирования:
Управляющее устройство является логическим устройством последовательностного типа. Микрокоманда выдаваемая в следующем тактовом периоде, зависит от состояния в котором находится устройство. Для определения состояний устройства произведем разметку схемы алгоритма, представленной в микрокомандах (Рис. 1).

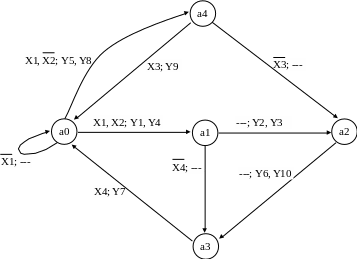

Полученные отметки а0, а1, а2, а3, а4 соответствуют состояниям устройства. Устройство имеет пять состояний. Построим граф функционирования.
Кодирование состояний устройства.
|
В рассматриваемом устройстве М = 5 k = 3. | Таблица 1 | |||
| Состояние | Кодовые комбинации | |||
| Q3 | Q2 | Q1 | ||
| а0 | 0 | 0 | 0 | |
| а1 | 0 | 0 | 1 | |
| а2 | 0 | 1 | 0 | |
| а3 | 0 | 1 | 1 | |
| а4 | 1 | 0 | 0 | |
Соответствие между состояниями устройства и кодовыми комбинациями зададим в таблице 1.
-
Структурная схема управляющего устройства.
-
Построение таблицы функционирования.
| Текущее состояние | Следующее состояние | Условия перехода | Входные сигналы | |||||||
| обозначение | Кодовая комбинация | обозначение | Кодовая комбинация | Сигналы установки триггеров | Управляющие микрокоманды | |||||
| Q3 | Q2 | Q1 | Q3 | Q2 | Q1 | |||||
| а0 | 0 | 0 | 0 | а1 | 0 | 0 | 1 | Х1; Х2 | S1 | Y1; Y4 |
|
| 0 | 0 | 0 | а0 | 0 | 0 | 0 | Х1 | --- | --- |
|
| 0 | 0 | 0 | а4 | 1 | 0 | 0 | Х1; Х2 | S3 | Y5; Y8 |
| а1 | 0 | 0 | 1 | а2 | 0 | 1 | 0 | --- | S2; R1 | Y2;Y3 |
| а2 | 0 | 1 | 0 | а3 | 0 | 1 | 1 | --- | S1 | Y6;Y10 |
| а3 | 0 | 1 | 1 | а0 | 0 | 0 | 0 | Х4 | R2; R1 | Y7 |
|
| 0 | 1 | 1 | а1 | 0 | 0 | 1 | Х4 | R2 | --- |
| а4 | 1 | 0 | 0 | а0 | 0 | 0 | 0 | Х3 | R3 | Y9 |
|
| 1 | 0 | 0 | а2 | 0 | 1 | 0 | Х3 | R3; S2 | --- |
а0
а0
а3
а4Таблица перехода RS триггера.
| Вид перехода триггера | Сигналы на входах триггера | |
| S | R | |
|
| 0 | - |
|
| 1 | 0 |
|
| 0 | 1 |
|
| - | 0 |
0 0-
Запишем логические выражения для выходных значений комбинационного узла.
| S1 Y1 Y4 = a0 |
|
|
| S2 R1 Y2 Y3 = a1 |
| S1 Y6 Y10 = a2 |
| R2 R1 Y7 = X4 a3 |
|
|
| R3 Y9 = X3 a4 |
|
|
R2 = X4 a3
R3 S2 = X3 a4Определим логическое выражение для каждой выходной величины.
|
|
|
|
| S1 = a0 a1 |
|
|
|
|
| R1 = a1 X4 a3 |
| Y1 Y4 = a0 |
|
|
| Y2 Y3 = a1 |
| Y6 Y10 = a2 |
| Y7 = X4a3 |
| Y9 = X3a4 |
-
Построение логической схемы комбинационного узла.
Входящие в выражения значения a0, a1, a2, a3, a4, определяемые комбинацией значений Q3, Q2, Q1 могут быть получены с помощью дешифратора.
