Подбирая условия процесса, можно регулировать протекание указанных выше реакций. Получаемый при каталитическом ри­форминге бензин является смесью ароматических углеводородов с изопарафиновыми и вследствие этого обладает высокими анти­детонационными свойствами. Он очень стабилен и почти не содер­жит серы.

4.Сырье и продукты каталитического риформинга.

4.1.Сырье

В качестве сырья для каталитического риформинга обычно ис­пользуют бензиновые фракции первичной перегонки нефтей. Пре­делы выкипания этих фракций колеблются в широком интерва­ле— от 60 до 210°С. Для получения ароматических углеводоро­дов в большей части используют фракции, выкипающие при 60— 105 или при 60—140°С, а для получения высокооктановых автомо­бильных бензинов — фракции 85—180 °С. Иногда широкую фрак­цию, выделяемую на установке первичной перегонки нефти, до­полнительно разгоняют на более узкие фракции на установках вторичной перегонки.

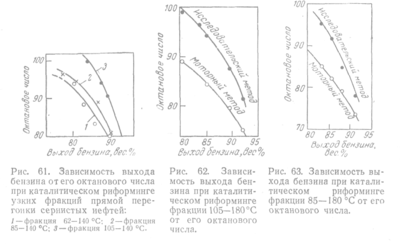

На рис. 61 показана зависимость октанового числа бензина от его выхода при каталитическом риформинге различных фракций (62—140, 85—140 и 105—140°С), полученных при первичной пере­гонке сернистых нефтей. С утяжелением сырья в пределах 85— 140 °С уменьшается содержание ароматических углеводородов и несколько снижается октановое число бензинов. Важно подчерк­нуть, что между выходом бензина при риформинге и его октано­вым числом существует определенная зависимость — с повышением октанового числа (независимо от метода определения) выход бензи­на уменьшается. Эта же зависимость подтверждается данными приведенными на рис. 62 и 63. Сопоставление результатов рифор-минга фракций 85—140 °С (при 20 ат) и 140—180 °С (при 40 ат) с результатами риформинга широкой фракции 85—180 °С при 20 ат показывает, что в случае риформинга фракции 85—180 °С выход бензина с октановым числом 95 (по исследовательскому методу) возрастает на 2—2,5%.

Однако раздельный риформинг бензиновых фракций имеет не­которые преимущества: большая продолжительность работы ката­лизатора без регенерации, лучшая маневренность в работе и т. д. Поэтому выбор того или иного варианта получения высокооктано­вого бензина определяется с учетом конкретных условий работы нефтеперерабатывающего завода. Весьма важно учитывать воз­можность и целесообразность получения ароматических углеводо­родов.

4.2. Продукты каталитического риформинга.

В процессе каталитического риформинга образуются газы и жидкие продукты (риформат). Риформат можно использовать как высокооктановый компонент автомобильных и авиационных бен­зинов или направлять на выделение ароматических углеводородов, а газ, образующийся при риформинге, подвергают разделению.

Высвобождаемый при этом водород частично используют для пополнения потерь циркулирующего водородсодержащего газа и для гидроочистки исходного сырья (если она есть), но большую же часть водорода с установки выводят.

Такой водород значительно дешевле специально получаемого. Именно этим объясняется его широкое применение в процессах, потребляющих водород, особенно при гидроочистке нефтяных дис­тиллятов..

Кроме водородсодержащего газа из газов каталитического ри­форминга выделяют сухой газ (C₁—С₂ или С₁—С₃) и сжиженные газы (Сз—С₄); в результате получают стабильный дебутанизированный бензин.

В ряде случаев на установке (в стабилизационной ее секции) получают стабильный бензин с заданным давлением насыщенных паров. Это имеет значение для производства высокооктановых компонентов автомобильного или авиационного бензина. Для по­лучения товарных автомобильных бензинов бензин риформинга смешивают с другими компонентами (компаундируют). Смешение вызвано тем, что бензины каталитического риформинга содержат 60—70% ароматических углеводородов и имеют утяжеленный со­став, поэтому в чистом виде они непригодны для использования. В качестве компаундирующих компонентов могут применяться легкие бензиновые фракции (н. к. 62 °С) прямой перегонки нефти, изомеризаты и алкилаты. Поэтому для увеличения производства высокооктановых топлив на основе бензинов риформинга не­обходимо расширять производства высокооктановых изопарафиновых компонентов. В табл. 21 приведены данные о составе высокооктановых автомобильных бензинов, полученных компаундиро­ванием соответствующих фракций каталитического риформинга и изопарафиновых компонентов.

Для получения автомобильного бензина с октановым числом 95 (по исследовательскому методу) риформинг-бензин должен иметь октановое число на 2—3 пункта больше. Это компенсирует уменьшение октанового числа бензина при разбавлении его изопарафиновыми компонентами.

С увеличением количества изокомпонента чувствительность бен­зина (разница в его октановых числах по исследовательскому и моторному методам) снижается, так как октановые числа чистых изопарафиновых углеводородов по моторному и исследователь­скому методам практически совпадают

Было установлено, что подвергать изомеризации н-гексан, вы­деленный из рафината каталитического риформинга, нецелесооб­разно. Лучше получать изокомпонент из пентановой фракции бен­зина прямой перегонки нефти и выделять изогексановую фракцию из рафината каталитического риформинга.

5. Катализаторы риформинга.

5.1. Характеристика и свойства катализаторов.

Катализаторы риформинга обычно обладают двумя функциями: кислотной и дегидрирующей. В качестве катализаторов обычно используют платину на окиси алюминия. Кислотные свойства ка­тализатора определяют его крекирующую и изомеризующую активность. Кислотность имеет особенно большое влияние при пе­реработке сырья с большим содержанием парафиновых углеводо­родов: инициирование кислотными катализаторами реакций гид­рокрекинга парафинов и изомеризации пятичленных нафтенов в шестичленные с последующей их дегидрогенизацией и дегидроциклизацией (в результате дегидрирующей способности катализа­тора) ведет к образованию ароматических углеводородов.

Платиновый компонент катализатора обладает дегидрирующей функцией. Он ускоряет реакции гидрирования и дегидрирования и, следовательно, способствует образованию ароматических углеводо­родов и непрерывному гидрированию и удалению промежуточных продуктов, способствующих коксообразованию. Содержание пла­тины обычно составляет 0,3—0,65 вес.%; при снижении этой вели­чины уменьшается устойчивость катализатора против ядов. Но и чрезмерное содержание металла нежелательно: при повышении концентрации платины усиливаются реакции деметилирования и расщепления нафтеновых углеводородов. Другим фактором, огра­ничивающим содержание платины в катализаторе, является ее вы­сокая стоимость.

Таким образом, кислотная функция катализатора необходима для протекания реакций гидрокрекинга и изомеризации, а дегид­рирующая— для процессов дегидрирования. Сочетание этих двух функций определяет качество бифункционального катализа­тора риформинга.

5.2. Промышленные катализаторы риформинга. В промышленности применяются следующие катализаторы: платиновые (носители— окись алюминия, промотированная фтором или хлором, алю­мосиликат, цеолит и др.); палладиевые (носители те же, что и для платины); сернистый вольфрамоникелевый; окисный алюмомолиб-деновый (~ 10% окиси молибдена на окиси алюминия); алюмо-хромовый (32% окиси хрома и 68% окиси алюминия); алюмо-кобальтмолибденовый (молибдат кобальта на носителе — окиси алюминия, стабилизированной кремнеземом). Наиболее широкое применение нашли алюмоплатиновые катализаторы. В последнее время в состав катализаторов с платиной и палладием стали вво­дить редкоземельные элементы. Некоторое распространение полу­чили также цеолитсодержащие катализаторы.

5.3. Требования к катализаторам. Катализаторы рифор­минга должны обладать высокой активностью в реакциях арома­тизации; достаточной активностью в реакциях изомеризации пара­финов; умеренной или низкой активностью в реакциях гидрокре­кинга; высокой селективностью (показателем которой может слу­жить выход риформата при заданном октановом числе или задан­ном выходе ароматических углеводородов); высокой активностью гидрирования продуктов уплотнения; термической устойчивостью и возможностью восстановления активности путем регенерации непосредственно в реакторах; устойчивостью к действию сернистых и азотистых соединений, кислорода, влаги, солей тяжелых метал­лов и других примесей; стабильностью (способностью сохранять первоначальную активность в течение продолжительного срока ра­боты); невысокой стоимостью.

6. Классификация промышленных процессов. Промышленные процессы каталитического риформинга часто подразделяют на процессы на платиновых катализаторах и на катализаторах, не содержащих драгоценный металл.

Процессы каталитического риформинга можно классифициро­вать и по способу регенерации катализатора: без регенерации и с регенерацией. Регенеративные процессы в свою очередь можно раз­делить на процессы с непрерывной и периодической регенерацией катализатора; при такой классификации процессы характери­зуются еще и состоянием катализатора. Неподвижный (стационар­ный) слой характерен для процессов с периодической регенера­цией, а движущийся — для процессов с непрерывной регенерацией. Процессы с периодической регенерацией подразделяются на про­цессы с межрегенерационным периодом более 50 и менее 50 дней.

6.1.Типы установок

Реакции, протекающие при каталитическом риформинге, за исключением изомеризации, идут с поглощением тепла, поэтому в условиях промышленных установок проблема подвода тепла имеет исключительное значение. Первой установкой риформинга была установка гидроформинг на неподвижном алюмомолибденовом катализаторе (40-е годы), Процесс был разработан для получения толуола высокой чистоты, предназначенного для нитрования. После окончания второй миро­вой войны значительная часть установок риформинга была переве­дена на производство автомобильного бензина.

Промышленное применение платиновых катализаторов для риформинга началось с процесса платформинга (1949 г.). В даль­нейшем было разработано много других типов установок катали­тического риформинга.

Примером нерегенеративного каталитического риформинга мо­жет служить платформинг — процесс, осуществляемый в адиабати­ческом режиме на платиновом катализаторе. Сырье смешивается с циркулирующим водородсодержащим газом и, пройдя через теп­лообменники, поступает в печь. Тепло для реакции, протекающей в первом (головном) реакторе, подводится в первом змеевике печи промежуточного нагрева, что позволяет регулировать температуру потока на входе во второй реактор. Тепло, затрачиваемое на про­текание эндотермических реакций во втором реакторе, подводится во втором змеевике печи промежуточного нагрева и т. д. Продукты реакции, выходящие из последнего реактора, через теплообменник поступают в холодильник, а затем в сепаратор. Часть газа, отде­лившаяся в сепараторе, возвращается в систему, а избыток выво­дится из системы. Жидкий продукт из сепаратора направляется в стабилизационную колонну

Примером каталитического риформинга с периодической реге­нерацией (продолжительность работы катализатора менее 50 дней) может служить процесс ультраформинга.Сырье с циркулирующим газом нагревается и проходит последовательно через пять реакторов, работающих в адиабатическом режиме, обеспечиваемом промежуточным нагревом сырья в печах. Имеется и резервный реактор, ко­торый включают в схему на период проведения ре­генерации в любом из остальных пяти реакторов.

III. ГИДРОГЕНИЗАЦИЯ.

1. Назначение процесса. Как известно, недостатком крекинга яв­ляется образование кокса, что обусловливает значительное умень­шение выхода крекинг-бензина. Для устранения коксообразования при крекинге необходим ввод водорода, восполняющего убыль из-за разложения легких продуктов, богатых водородом. Поэтому логическим продолжением обычного крекинга является крекинг в присутствии водорода. Промышленные процессы такого типа име­нуются гидрогенизационными.

Гидрогенизация есть совокупность реакций присоединения водо­рода, протекающих под влиянием катализаторов в соответствую­щих условиях. Процессы гидрогенизации при нормальном давле­нии не нашли применения в нефтяной промышленности, так как они требуют очень «нежных» катализаторов (легко отравляемых сернистыми и другими вредными соединениями, всегда присут­ствующими в нефтепродуктах). При высокой температуре повы­шенное давление водорода не только предохраняет ароматические углеводороды от конденсации, но также способствует разложению нежелательных высококонденсированных ароматических углево­дородов.

Гидрогенизационные процессы, применяемые в нефтяной про­мышленности, протекают в присутствии катализаторов при 250— 430 °С, 30—320 ат, объемной скорости 0,5—10 ч^-1 и циркуляции водородсодержащего газа 360—600 м³/м³ сырья. При этом про­исходит разложение высокомолекулярных соединений, в том числе содержащих серу и азот, с образованием сероводорода и аммиака. Сероводород может образоваться также в результате реакций не­которых более простых сернистых соединений с водородом, содер­жащимся в циркулирующем газе. Катализаторы, применяемые при гидрогенизации, выполняют в основном две функции: гидрирующую (реакции с сернистыми, кислородными и азотистыми соединения­ми) и расщепляющую (крекирующую).

В зависимости от свойств катализатора, от режима, качества сырья и целевого продукта гидрогенизационные процессы значи­тельно отличаются друг от друга. Эти процессы можно применять для синтеза ряда продуктов, например аммиака и метилового спир­та. С ними связано, производство твердых жиров из жидких, а также получение более качественных продуктов из угольных и сланцевых смол.
