Соотношение циркулирующий водородсодержащий газ: сырье можно регулировать в широких пределах. Нижний предел опре­деляется минимально допустимым количеством газа, подавае­мого для поддержания заданного парциального давления во­дорода, а верхний — мощностью газокомпрессорного оборудо­вания.

Увеличение соотношения водородсодержащий газ: сырье про­является в двух противоположных направлениях. Повышение пар­циального давления водорода подавляет реакции дегидрирования, но, с другой стороны, увеличение количества газа, циркулирую­щего через реактор, уменьшает падение в них температуры, в ре­зультате чего средняя температура катализатора повышается, и скорость протекающих реакций увеличивается. Влияние второго фактора — повышения температуры катализатора — преобладает. Для поддержания постоянного октанового числа риформинг-бензина, вероятно, необходимо снизить температуру на входе в реак­тор.

Жесткость процесса. В последнее время в теории и практике каталитического ри­форминга стали пользоваться понятием «жесткость». Жестким на­зывают режим, обеспечивающий получение бензина с определен­ными свойствами (с определенным октановым числом, причем более высокому числу соответствует более жесткий режим ката­литического риформинга).

В зависимости от жесткости риформинга октановое число бен­зина можно довести до 93—102 по исследовательскому методу без ТЭС. Чем выше октановое число, тем больше содержится в бен­зине ароматических углеводородов. В зависимости от исходного сырья это достигается за счет не только повышения температуры, но и путем изменения давления. Обычно в сырье много парафино­вых углеводородов и получение бензинов с повышенными окта­новыми числами обусловлено повышением температуры и высо­кого давления. При риформинге высококачественного (с относи­тельно большим содержанием нафтеновых углеводородов), но сравнительно редко встречающегося сырья тот же результат до­стигается при давлении около 25 ат и при несколько более высо­кой температуре.

Наибольшее практическое значение приобрели процессы ката­литического риформинга на катализаторах, содержащих платину. Такие процессы осуществляются в среде водородсодержащего газа (70—90 объемн.% водорода) при следующих условиях: 470—530 °С, 10—40 ат, объемная скорость 1—Зч^-1, соотношение циркулирую­щий водородсодержащий газ : сырье = 600—1800м³/м³.

3.Химические основы процесса. В начале 20 в. Н. Д. Белинский показал, что на платиновом и палладиевых катализаторах можно без побочных реакций проводить каталитическую дегидрогениза­цию (дегидрирование) шестичленных нафтеновых углеводородов с образованием ароматических углеводородов. Дегидрогениза­цию нафтеновых углеводородов при воздействии окислов металлов наблюдали в 1911 г. В. Н. Ипатьев с Н. Довлевичем и в 1932 г. В. Лозье и Дж. Воген.

В 1936 г. одновременно в трех лабораториях Советского Союза была открыта реакция дегидроциклизации парафиновых углеводо­родов в ароматические. Б. Л. Молдавский и Г. Д. Камушер осу­ществили эту реакцию при 450—470 °С на окиси хрома, В. И. Каржев, М. Г. Северьянов и А. Н. Снова— при 500— 550 °С на медь-хромовом катализаторе, Б. А. Казанский и А. Ф. Платэ осуществили дегидроциклизацию парафиновых уг­леводородов с применением платины на активированном угле при 304—310 °С. В дальнейших работах Б. А. Казанского с сотр. была показана возможность дегидроциклизации н-гексана в бензол с применением алюмохромокалиевого катализатора. Указанные исследования, положившие научные основы процесса каталитиче­ского риформинга, позволили разрабо­тать и осуществить ряд пе­риодических и непрерывных процессов каталитического рифор­минга.

Ниже рассмотрены основные реакции, протекающие при ката­литическом риформинге.

Дегидрирование нафтенов с образованием ароматических угле­водородов можно показать на следующем примере:

Реакция дегидрирования нафтенов играет весьма важную роль в повышении октанового числа бензина за счет образования ароматических углеводородов. Из нафтеновых углеводородов наи­более полно и быстро протекает дегидрирование шестичленных циклов.

Исходные нафтеновые углеводороды, содержащиеся в бензине, имеют октановые числа 65—80 пунктов по исследовательскому ме­тоду. При высоком содержании нафтеновых углеводородов в сырье резко увеличивается выход ароматических углеводородов, напри­мер выход бензола — на 30—40%. Увеличение октанового числа бензина во многом зависит от содержания в нем непревращенных парафиновых углеводородов, так как именно они значительно сни­жают октановое число. Вот почему дегидрирование нафтеновых углеводородов должно сопровождаться одновременным протека­нием других реакций — только в этом случае можно достигнуть высокой эффективности каталитического риформинга.

При процессах каталитического риформинга протекают также реакции дегидрирования парафиновых углеводородов до олефинов, но это мало повышает октановое число бензина и снижает его стабильность при хранении. Реакция дополнительно усложняется тем, что разрыв связей углерод — углерод протекает в большей степени, чем разрыв связей углерод — водород. Кроме того, при температурах, необходимых для протекания дегидрирования пара­финов, одновременно идет и циклизация этих углеводородов. По­этому при дегидрировании парафиновых углеводородов часто вна­чале образуются нафтеновые (циклические) углеводороды, кото­рые потом превращаются в ароматические:

Иногда эти две стадии объединяют вместе, и тогда реакция но­сит название дегидроциклизации. Следует отметить, что дегидрирование парафинов (с образованием олефинов) протекает при более высокой температуре, чем дегидроциклизация.

В результате гидрокрекинга высокомолекулярных парафинов образуются два или несколько углеводородов с более низким молекулярным весом, например

поэтому иногда реакцию называют деструктивным гидрированием. Реакция гидрокрекинга высокомолекулярных углеводородов с об­разованием углеводородов меньшего молекулярного веса (наряду с гидрированием и дегидроциклизацией) может играть важную роль в повышении октанового числа бензина риформинга. Реак­ции гидрокрекинга, вероятно, протекают за счет передачи гидрид-ного иона катализатору с образованием карбоний-иона, последую­щее расщепление которого дает олефиновый углеводород и новый карбоний-ион. Положительное значение гидрокрекинга заклю­чается в образовании низкокипящих жидких углеводородов с бо­лее высоким октановым числом и меньшей плотностью, чем исход­ное сырье.

Катализатор оказывает большое влияние на реакцию гидро­крекинга. Характер реакции можно изменять соответствующим выбором катализатора. В качестве примера можно отметить, что при гидрировании парафиновых углеводородов нормального строе­ния в присутствии никеля на алюмосиликате протекает не только гидрокрекинг, но и изомеризация. Если водород заменить азотом, то изомеризация не протекает.

Изомеризация н-парафинов, протекающая при риформинге, приводит к образованию разветвленных углеводородов:

Следует отметить, что пентановые и гексановые фракции прямогонного бензина и без риформинга имеют сравнительно высо­кое октановое число. Изомеризация нормальных парафинов С₇—С₁₀ теоретически должна дать значительное повышение октановых чи­сел, но практически в существующих условиях каталитического риформинга эта реакция не протекает. Вместо нее указанные уг­леводороды вступают в реакции гидрирования и гидрокрекинга. Поэтому реакция изомеризации играет при процессах каталитиче­ского риформинга лишь подсобную роль. Например, ароматизация замещенных пятичленных нафтенов основывается, как указыва­лось выше, на способности катализатора изомеризовать эти нафтены в шестичленные, которые наиболее легко дегидрируются до ароматических углеводородов.

Дегидроциклизацию парафинов можно показать и на следую­щем примере

т. е. из одной молекулы н-гексана образуются одна молекула бен­зола и четыре молекулы водорода, и общий объем образовавшихся продуктов в 5 раз превышает объем непревращенного н-гексана. Дегидроциклизация парафинов с образованием ароматических углеводородов стала одной из важнейших реакций каталитического риформинга.

Каталитическая дегидроциклизация парафинов протекает с предпочтительным образованием гомологов бензола с макси­мальным числом метильных заместителей в ядре, которое допус­кается строением исходного углеводорода. При увеличении молекулярного веса парафиновых углеводородов реакция дегидроциклизации облег­чается .

Возможные пути перехода от парафиновых углеводородов к ароматическим можно выразить следующей схемой;

Каталитическая дегидроциклизация парафиновых углеводоро­дов осуществляется в присутствии эффективного катализатора. В настоящее время изучено большое количество катализаторов. Наибольшее применение имеют окиси хрома и молиб­дена на носителях в присутствии добавок (платина, палладий, це­рий и кобальт). Установлено, что дегидроциклизация на алюмохромовом катализаторе в значительной степени подвержена влия­нию давления: при низких давлениях степень превращения сырья повышается. В противоположность этому, на алюмомолибденовых катализаторах степени превращения при высоких и низких давле­ниях примерно одинаковы.

В присутствии платинового катализатора возможны два меха­низма дегидроциклизации: 1) непосредственное образование аро­матических углеводородов из парафинов и 2) образование шести-членных нафтенов с их последующей дегидрогенизацией. В присут­ствии окисных катализаторов парафиновые углеводороды могут превращаться в ароматические углеводороды и через олефины. В последнее время Б. А. Казанский с сотр. разработал и ре­комендовал алюмохромокалиевый катализатор для реакций де­гидрирования и дегидроциклизации различных углеводородов. Ис­пытания этого катализатора на лабораторных и пилотных уста­новках показали его высокие качества.

Процесс дегидроциклизации н-парафинов обладает рядом пре­имуществ и в сочетании с процессом риформинга может быть успешно использован в про­мышленности. Выход бензола в этом процессе в 2—3 раза превосходит его выход при ри­форминге.

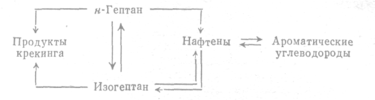

Реакции ароматических углеводородов. При каталитическом риформинге некоторая часть ароматических углеводородов (со­держащихся в сырье и образующихся в процессе риформинга) разлагается. В жестких условиях процесса парафины нормального строения превращаются в ароматические углеводороды, но в ре­зультате дегидроциклизации средний молекулярный вес образую­щихся ароматических углеводородов оказывается меньше, чем у ароматических углеводородов, получаемых в мягких условиях. Уменьшение содержания ароматических углеводородов C₉—С₁₀ и выше при большой жесткости режима объясняется, вероятно, от­щеплением боковых цепей и даже разрывом бензольного ядра. Примерная схема процессов, происходящих при каталитическом риформинге, следующая (на примере н-гептана):
