diplom rezina (739257), страница 8

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 8)

К

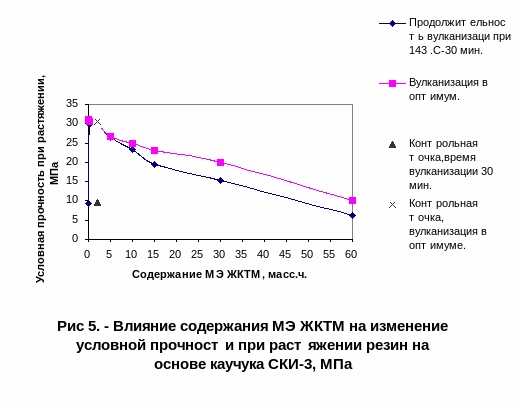

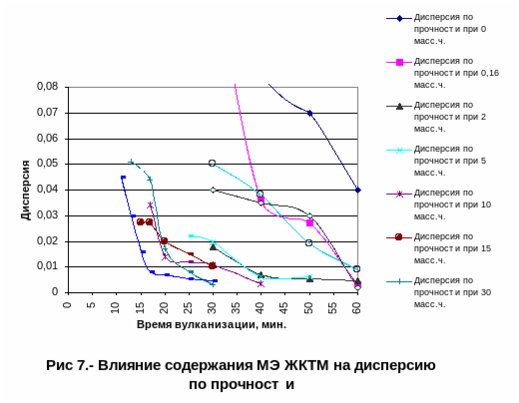

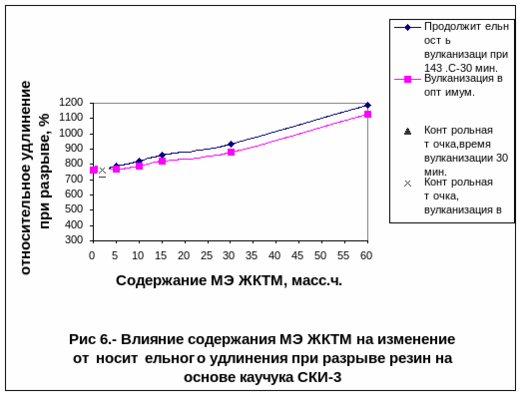

ак видно из рис. 3-7, и таблиц 12-17 с ростом содержания олеохимиката в резиновой смеси наблюдается изменение физико-механических характеристик резин: снижение условных напряжений при заданном удлинении и условной прочности при растяжении, но однородность резин растет. Такая картина имеет место как для резин, свулканизованных в оптимуме, так и для резин, свулканизованных в течение одинакового времени (30 минут при температуре 143С), причем уровень падения изучаемых характеристик меньше для резин, свулканизованных в оптимуме.

Степень сшивания резин, определяемая по величине набухания резин в толуоле, снижается с увеличением дозировки МЭЖКТМ в резине (рис. 8, табл. 18). Следует отметить, что уровень физико-механических характеристик резин с МЭЖКТМ и стеариновой и олеиновой кислотой практически одинаков, а однородность анализируемых резин выше по сравнению с контрольными резинами.

Таким образом, на основании полученных данных можно предварительно заключить, что олеохимикаты (на примере МЭЖКТМ) в резиновых смесях и вулканизатах могут выполнять функции диспергатора ингредиентов, вторичного активатора вулканизации резиновых смесей, технологической добавки и мягчителя.

Таблица 18 - Влияние содержания метилового эфира ЖКТМ на величину ацетонового экстракта и степень набухания ненаполненных резин на основе каучука СКИ-3

Режим вулканизации: температура 143С, время 30 минут.

Т
аким образом, исследуемые в работе олеохимикаты достаточно хорошо совмещаются с эластомерами, вступают во взаимодействие с каучуками и ингредиентами вулканизующей группы, диспергируя ингредиенты и активируя вулканизацию резиновых смесей.

В связи с дефицитом и высокой стоимостью жирных кислот в России работы по поиску новых диспергаторов ингредиентов и вторичных активаторов вулканизации является актуальным.

Представляло интерес оценить эффективность олеохимикатов различного химического строения в качестве вторичных активаторов вулканизации резиновых смесей. Для этого использовали олеохимикаты – сложные эфиры карбоновых кислот, взамен стеариновой (или олеиновой) кислоты в резиновых смесях на основе каучука СКИ-3. В качестве контрольных готовили резиновые смеси, содержащие стеариновую (или олеиновую) кислоту, в тех же количествах, а также резиновую смесь, не содержащую вторичного активатора (см. таблицу 2).

Из данных кинетики вулканизации анализируемых и контрольных резиновых смесей на реометре Монсанто (см. приложение к таблице 19), следует, что все анализируемые олеохимикаты и контрольные стеариновая и олеиновая кислоты обеспечивают одинаковый уровень минимального и максимального крутящего моментов. Но в присутствие олеохимикатов проявляется тенденция к снижению времени начала вулканизации и оптимального времени вулканизации резиновых смесей. Среди причин ускорения вулканизации резиновых смесей с олеохимикатами можно назвать их низкое кислотное число (жирные кислоты имеют высокое кислотное число), повышенную ненасыщенность (особенно в сравнении со стеариновой кислотой). Причем тенденция к ускорению вулканизации усиливается при переходе от пентола к димеризованным продуктам и олеохимикатам с нормальным строением спиртового радикала, а внутри последней группы – с уменьшением длины спиртового радикала. Основная причина ускорения вулканизации резиновых смесей с олеохимикатами – их высокая совместимость с каучуком, увеличивающаяся от пентола к эфирам с нормальным строением спиртового радикала.

С помощью золь-гель анализа исследуемых и контрольных вулканизатов (свулканизованных за одинаковое время) удалось установить, что эти резины имеют одинаковую долю активных цепей, отличаясь содержанием золь-фракции и общей степенью сшивания: у резин с олеохимикатами содержание золь-фракции выше, а степень сшивания, определенная по равновесному набуханию, ниже.

Уровень упруго-прочностных и деформационных характеристик анализируемых и контрольных вулканизатов, полученных в течение одинакового времени вулканизации, практически одинаков (табл. 21, 22).

Анализ структурных параметров вулканизационных сеток определенных методом Муни-Ривлина показал (табл. 23), что анализируемые резины, имея практически одинаковые значения эластической константы С₁, характеризующей химические связи в резинах, отличаются меньшими значениями упругой постоянной С₂, характеризующей уровень физического межмолекулярного взаимодействия, что, по-видимому, может быть связано с высокой совместимостью олеохимикатов с каучуком и, быть связано с лучшей диспергирующей способностью олеохимикатов на основе нормальных алифатических спиртов.

Следует отметить меньший разброс численных значений определяемых параметров у вулканизатов с олеохимикатами за исключением резин с пентолом, что, по-видимому, связано с низкой его совместимостью с каучуком.

Таким образом, олеохимикаты обеспечивают получение более однородных резин, а, следовательно, являются более эффективными диспергаторами, нежели стеариновая и олеиновая кислоты.

Таблица 19 - Влияние химической природы олеохимиката на кинетику вулканизации при испытании на реометре Монсанто ненаполненных резиновых смесей на основе каучука СКИ-3

Температура испытания 143С

Таблица 20 - Влияние химической природы олеохимиката на структурные параметры сетки ненаполненных вулканизатов на основе каучука СКИ‑3

Режим вулканизации: температура 143С, время 40 минут

Таблица 21 - Влияние химической природы олеохимиката на физико-механические показатели ненаполненных вулканизатов на основе каучука СКИ-3

Режим вулканизации: температура 143С, время 40 минут

Таблица 22 - Влияние химической природы олеохимиката на физико-механические показатели ненаполненных вулканизатов на основе каучука СКИ-3

Характеристики

Список файлов реферата
