Тема: Технічне обслуговування екскаваторів ЭО-5123
Зміст
1. Призначення та технічні характеристики
2. Загальна будова
3. Технічне обслуговування
Перелік використаної літератури
1. Призначення та технічні характеристики
Гідравлічні екскаватори мають конструктивні, технологічні й економічні переваги в порівнянні з екскаваторами з механічним приводом. Конструктивні й технологічні переваги визначаються головним чином застосуванням гідравлічного об'ємного привода для передачі потужності від двигуна робочим механізмам машини.
Гідравлічний привід дозволяє реалізувати більші передаточні числа від провідної ланки джерела енергії до робочих механізмів і органів машини без застосування громіздких і складних по кінематиці пристроїв; спрощується кінематика робочого устаткування за рахунок виключення канатних передач, що значно розширює номенклатуру робочого устаткування (телескопічне устаткування, напірний грейфер, розпушувач, планувальник, різноманітні захвати, кранове устаткування для монтажних робіт і ін). Розташування робочих механізмів не залежить від силової установки, що обумовлює можливість їхнього найкращого компонування.
Гідропривід також дозволяє застосувати автоматичне й напівавтоматичне керування, що поліпшує умови праці машиніста й підвищує якість виконуваних робіт; уніфікувати й нормалізувати конструкцію складальних одиниць і елементів гідроприводу для машин різних типорозмірів, обмеживши їхню номенклатуру; майже повністю виключити із силових передач фрикційні муфти й гальма (використовувані при механічній трансмісії), які піддаються інтенсивному зношуванню, а також істотно зменшити число точок змащування, а значить скоротити час на технічне обслуговування машин.
Одноковшові екскаватори ЭО-5123 (Рис.1.1, а, табл.1) і ЭО-6122 (Рис.1.1, б) і їхніх модифікацій ставляться до універсальних будівельних екскаваторів 5-ї і 6-ї розмірних груп з багатомоторним гідравлічним приводом. Вони призначені для розробки ґрунтів I-IV категорій (ДЕРЖСТАНДАРТ 17343-83) або I-IV груп по труднощам розробки, а також для навантаження дроблених скельних порід зі шматками розміром до 1/3 ширини ковша.
Експлуатація екскаваторів можлива при температурі від +40 до - 40°С. Екскаватори ЭО-5123 випускають також у північному кліматичному виконанні для роботи при температурі до - 60°С. Обидва типи машин оснащені більшим набором змінного робочого устаткування й робочих органів.
Таблиця 1. Технічна характеристика екскаваторів ЭО-512
Дизель: марка ………………………………………………… ЯМЗ-238Г
потужність, кВт ……………………………………………….125
Найбільша швидкість пересування, км/год………………….2,2
Найбільший кут підйому, град……………………….……....20
| Показники | Моделі | |||
| ЭО-5123 | ЭО-5123-2 | ЭО-5123-3 | ЭО-5123ХЛ | |
| Експлуатаційна маса з обладнанням зворотньої лопати, т Питомий тиск на грунт, МПа. Мінімальна дія. Робочого цикла зворотньої лопати, с | 37,0 0,081 25 | 38,2 0,084 25 | 39,0 0,098 26 | 38,9 0,098 26 |
| Місткість ковшів зворотньої лопати, м3 Максимальна продуктивність зворотньої лопати з ковшами різної ємності м3/г Змінне робоче обладнання | 1,25 180; 230; 288 Зворотня лопата з моноблочною та уніфікованою стрілами, пряма лопата, навантажувальне, грейфер, гідромолот, розпушувач, захватно-клещеве | 1,6; 2,0 180; 230; 288 Зворотня лопата з моноблочною стрілою, розпушувач | 1,0; 1,2; 1,6; (Драглайн) 138; 166; 222 Драглайн, кран, копрове обладнання | 1,0; 1,25; 1,6; 138; 173; 222 Зворотня лопата з моноблочною та уніфікованою стрілами, пряма лопата, навантажувальне, грейфер, розпушувач |
Екскаватор ЭО-5123-3 призначений для роботи зі змінними видами робочого устаткування, що мають гнучку (на канатах) підвіску. Крім устаткування драглайна, крана й копра передбачається освоїти виробництво экскаваційного й перевантажувального грейферів, зворотньої лопати з поворотним ковшем і навісним устаткуванням до ґратчастої стріли для ущільнення земляних поверхонь.
На гідравлічних екскаваторах одночасно зі зміною ємності ковша того або іншого виду робочого устаткування часто змінюються й робочі розміри, у першу чергу найбільші глибина, радіус і висота копання (табл.2-6).
Рис.1.1 Екскаватор ЭО-5123 з устаткуванням зворотньої лопати (а) і екскаватор ЭО-6122А с устаткуванням прямої лопати (б)
1 - поворотна платформа з механізмами й робочим обладнанням,
2 - гусеничний візок, 3 - противага, 4 - капоти, 5 - кабіна, 6 - стріла, 7, 8, 11 - гідроциліндри рукояті, ковша й стріли, 9 - рукоять, 10 - ковш

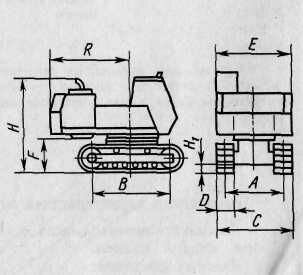

Таблиця 2. Розміри екскаваторів ЭО-5123 і ЭО-6122А без робочого устаткування
| Показники | Позначення на ескізі | ЭО-5123 | ЭО-6122А |
| Колія екскаваторів, м База екскаватора, м Ширина, м: гусеничного хода гусеничної стрічки поворотної платформи Просвіт під поворотною платформою Висота випускної труби дизеля, м Просвіт під ходовою рамою (клиренс), м Радіус описаний хвостовою частиною поворотної платформи, м Експлуатаційна маса, т | А В С D E F H H1 R | 2,51 3,12 3,14 0,63 3,0 1,084 2,835 0,46 3,25 30,3 | 2,9 3,7 3,6 0,7 3,18 1,26 0,44 3,8 58,1 |
Таблиця 3. Робочі розміри екскаваторів ЭО-5123 і ЭО-6122А з устаткуванням зворотної лопати
| Показники | Позначення на ескізі | ЭО-5123 | ЭО-6122А | ||||||
| Місткість ковша, м | 1,25 | 1,6 | 2,0 | 1,6 | 2,5 | 3,2 | |||
| Найбільші: Кінематична глибина копання, м Радіус копання на рівні стоянки, м Висота розвантаження в транспорт Радіус, м, розвантаження у транспорт при висоті розвантаження, м: 3,6 4,3 Дія робочого циклу при роботі у відвал з поворотом на 900 та середніх параметрах забою на грунтах ІІІ категорії, с Експлуатаційна маса, т | Hк R к. с Hв Rв | 7,7 11,2 5,7 9,4 27 37,2 | 6,9 10,4 5,5 8,6 26 37….37,8 | 8,4 12,4 6,7 10,12 58,4 | 6,9 10,9 6,1 8,55 | ||||
| 29 59,1 | 60,5 | ||||||||
Таблиця 4. Робочі розміри екскаваторів ЭО-5123 і ЭО-6122А с устаткуванням прямого копання
| Показники | Позначення на ескізі | ЭО-5123 | ЭО-6122А | ||||
| Місткість ковша, м3 Прямої лопати Завантажувача Найбільші: | 2,0 | 2,5 | - 2,8 | 3,0 | 3,6 | - 5,0 | |
| Кінематична висота копання, м | Hк | 9,65 | 9,65 | 9,65 | 10,7 | 10,7 | 10,65 |
| Радіус копання на рівні стоянки, м | R к. с | 8,93 | - | 8,7 | 10,2 | - | 9,8 |
| Висота розвантаження, м | Hв | 5,1 | 5,1 | 5,1 | 5,3 | - | 5,5 |
| Довжина плануючого майданчика завантажувачем на рівні стоянки, м | L | - | 4,0 | - | - | - | 4,0 |
| Дія робочого циклу при роботі у відвал з поворотом на 900, с | 20 | - | 25 | 23 | - | 28 | |
| Експлуатаційна маса, т | - | 37,1 | 0 | 36,9 | 58,1 | 58,3 | 58,5 |
2. Загальна будова
Екскаватори ЭО-5123 і ЭО-6122А складаються із трьох основних частин: поворотної платформи з механізмами, робочого устаткування й ходового пристрою. На поворотних платформах розміщені силові установки, гідрообладнання (Рис.2.1), механізми повороту, кабіни машиністів, гідросистеми керування, допоміжне устаткування (баки, радіатори, трубопроводи й ін), противаги.
Гідрообладнання екскаватора ЭО-5123 складається з гідробака 7 (Рис.1.2, а), двох аксиально-поршневих насосів 9, реверсивних аксиально-поршневих гідромоторів (один для повороту платформи, два для пересування екскаватора), гідроциліндрів (по два для повороту стріли й рукояті й один для повороту ковша), гідророзподільників (1 і 3 для керування гідромоторами, гідроциліндрами й 5 регулюючий), центрального колектора 4, бака 6 фільтрів, оливоохолоджувача 8, трубопроводів і системи гідрокерування, що забезпечує необхідне функціонування силового гідрообладнання.
Механізми пересування екскаватора й повороту платформи, а також насоси силової установки приводяться через окремі редуктори із циліндричними зубчастими передачами.
