148047 (730625)

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла

Содержание

Введение...........................................................................................................3

1. Загрязнение крышек и мастики............................................................3

2. Трещины в мастике, крышках и стенках бака....................................4

3. Окисление выводов батареи и наконечников стартерных проводов.................................................................................................4

4. Ускоренный саморазряд аккумуляторов.............................................4

5. Пониженный уровень электролита в аккумуляторах........................5

6. Пониженная или повышенная плотность электролита.....................6

7. Сульфатация электродов.....................................................................11

8. Преждевременное разрушение электродов.......................................12

9. Разрыв цепи в межаккумуляторных перемычках.............................14

10. Проверка аккумуляторной батареи....................................................14

11. Заряд аккумуляторной батареи..........................................................15

12. Регламенты работы по техническому обслуживанию аккумуляторных батарей....................................................................17

Заключение.....................................................................................................18

Список литературы........................................................................................19

Введение

Большая часть неисправностей батареи приводит к снижению ее емкости и срока службы. Вследствие уменьшения емкости батареи при включении стартера, особенно в зимнее время, напряжение батареи резко снижается. В результате уменьшается сила тока в цепи стартера и падает его мощность, что затрудняет пуск двигателя.

Основные эксплуатационные неисправности батарей: загрязнение крышек и мастики; трещины в мастике, крышках и стенах бака; окисление выводов батареи и наконечников стартерных проводов; ускоренный саморазряд аккумуляторов; пониженный уровень электролита в аккумуляторах; повышенная или пониженная плотность электролита; сульфатация электродов; преждевременное разрушение электродов; разрыв цепи в межаккумуляторных перемычках.

1. Загрязнение крышек и мастики

Вызывает окисление выводов, наконечников проводов и разряд аккумуляторов. Пыль и грязь на крышках и мастике пропитывается электролитом, который замыкает выводы аккумуляторов, и батарея разряжается. Для определения утечки тока по мастике нужно подключить к поверхности мастики (или крышек) вольтметр (лучше милливольтметр) (рис. 1, а). Если вольтметр (или милливольтметр) регистрирует напряжение, то необходимо очистить поверхность батареи от пыли, грязи и электролита (рис. 1, б). Электролит на поверхности крышек нейтрализуют 10%-ным водным раствором нашатырного спирта или соды с последующей протиркой крышек.

Проверяют и при необходимости прочищают вентиляционные отверстия в пробках.

Рис. 1. Определение (а) и устранение (б) утечки тока на мастике

2. Трещины в мастике, крышках и стенках бака

Возникают вследствие старения мастики, а также из-за вибрации аккумуляторной батареи при неполном ее креплении в гнезде. Трещины в мастике и крышках аккумуляторов и неполное прилегание пробок заливочных отверстий вызывают выплескивание электролита на поверхность крышек. Электролит замыкает выводы, что вызывает разряд аккумуляторов. Небольшие трещины в мастике устраняют ее оплавлением. Сильно потрескавшуюся мастику заменяют. При наличии трещин в крышках и стенках бака батарею подвергают ремонту в мастерской (заменяют детали).

3. Окисление выводов батареи и наконечников стартерных проводов

Это явление ускоряется при попадании на них электролита, отсутствии смазки и неполном креплении проводов на выводах батареи. При этом повышается сопротивление внешней цепи, особенно цепи стартера, что ухудшает работу потребителей. Окисленные выводы зачищают и смазывают.

4. Ускоренный саморазряд аккумуляторов

Нормальный (естественный) саморазряд новых аккумуляторов при бездействии в течение первых 14 суток (для батареи 6СТ-55А – 90 суток) соответствует потере первоначальной емкости не более 10 %. Причиной ускоренного саморазряда является образование местных (паразитных) токов в активном веществе электродов. Местные токи появляются в результате возникновения ЭДС между свинцовыми окислами активного вещества и металлическими примесями в решетках электродов или примесями, попавшими в аккумулятор с электролитом или водой. Саморазряд ускоряется при большой загрязненности электролита высыпавшимся из электродов активным веществом и попадании в аккумуляторы посторонних примесей, недистиллированной воды и химически не чистой серной кислоты. Саморазряд ускоряется также при загрязнении крышек аккумуляторов батареи.

После длительного бездействия аккумуляторной батареи при вывернутых пробках наблюдают выделение пузырьков газов из электролита.

Вследствие образования местных токов в активном веществе электродов происходит электролиз воды, поэтому из электролита выделяются водород и кислород, что и является признаком ускоренного саморазряда аккумулятора. Если установлено, что саморазряд аккумулятора происходит из-за загрязнения электролита, то такую батарею необходимо разрядить током, равным 0,1 емкости батареи, до напряжения 1,1 - 1,2 В на один аккумулятор, чтобы посторонние металлы и их окислы, попавшие в аккумулятор перешли с активного вещества минусовых электродов в электролит, после чего вылить весь электролит, а затем залить аккумуляторы свежим электролитом той же плотности, которую имел вылитый электролит, и зарядить батарею.

5. Пониженный уровень электролита в аккумуляторах

Уровень электролита понижается вследствие испарения и электролиза воды, а также при утечках через трещины в мастике, крышках, наружных стенках бака и через неплотно завернутые пробки. Активное вещество верхней части электродов, не покрытых электролитом, соприкасаясь с воздухом, сульфатируется и разрушается. Кроме этого, происходит нежелательное уплотнение активного вещества минусовых электродов. В результате этих дефектов снижается емкость аккумуляторной батареи. Проверяют уровень электролита в аккумуляторах (не реже чем через 10 – 15 дней, а в жаркое время года еще чаще) стеклянной трубочкой диаметром 3 – 5 мм (рис. 2), пластмассовым или деревянным стержнем. Уровень электролита должен быть на 10 – 15 мм (у батарей типа 6СТ-55 – 5 – 10 мм) выше предохранительного щитка.

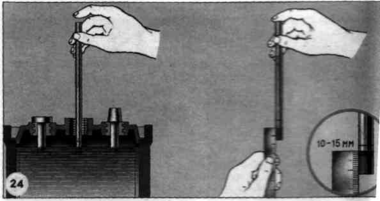

Рис. 2. Измерение уровня электролита

В батареях с полупрозрачным корпусом на стенке бака нанесены метки «MIN» и «MAX», между которыми должен находится электролит.

При понижении уровня электролита в аккумуляторы доливают только дистиллированную воду. Для перемешивания воды с электролитом батарею подзаряжают в течение 10 – 15 мин. На автомобиле воду доливают при работающем двигателе.

6. Пониженная или повышенная плотность электролита

Плотность электролита понижается в основном при разряде аккумуляторов и сульфатации электродов. При понижении плотности электролита увеличивается внутренние сопротивление батареи и снижается ее емкость. В результате падает сила тока в цепи работающего стартера, а поэтому уменьшаются частота вращения якоря и мощность стартера, что затрудняет пуск двигателя, особенно в зимнее время. Кроме того, в зимнее время может произойти замерзание электролита.

Плотность электролита повышается при испарении воды во время перезаряда аккумуляторов или в результате доливки в аккумуляторы электролита, а не воды. В случае повышения плотности электролита больше нормы ускоряется разрушение активного вещества и решеток электродов, а также ускоряется сульфатация активного вещества, что снижает емкость и срок службы батареи.

Плотность электролита измеряют денсиметром или плотнометром (рис. 3). Денсиметр имеет цену деления 10 кг/м³ (т. е. 0,01 г/см), а плотномер 0,02 г/см³. показания приборов зависят от температуры, поэтому измерение плотности необходимо производить совместно с измерением температуры. Если температура электролита значительно отличается от +25 ºС, то к показаниям приборов необходимо добавить или отнять поправку (табл. 4).

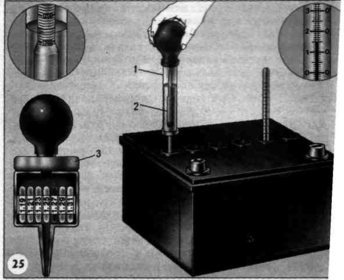

Рис. 3. Измерение плотности электролита

Таблица 1. Температурные поправки к показаниям денсиметра для приведения плотности электролита к 25 ºС

Температура электролита, ºС	Поправка, г/см3	Температура электролита, ºС	Поправка, г/см3
-65...-50	-0,06	-4...+10	-0,02
-49...-35	-0,05	+11...+25	-0,01
-34...-20	-0,04	+26...+40	+0,01
-19...-5	-0,03	+41...+55	+0,02

Более точно температурную поправку к показаниям денсиметра можно подсчитать. На каждый градус изменения температуры в показания денсиметра следует вводить поправку, равную 0,7 кг/м³ (0,0007 г/см³). Если температура выше 25 ºС, поправку к показаниям прибавляют, если ниже – вычитают.

Для измерения плотности электролита денсиметром необходимо с помощью резиновой груши (см. рис. 25) несколько раз (для удаления пузырьков воздуха со стенок колбы 1) набрать электролит до всплытия поплавка 2. Не вынимая денсиметр из аккумулятора и не допуская касания поплавком стенок колбы, по впадине метиска электролита в колбе и по шкале поплавка определяют плотность электролита.

В корпусе плотнометра 3 помещены семь пластмассовых поплавков различной массы. Поплавок, регистрирующий плотность 1,27 г/см³, окрашен. На корпусе против каждого поплавка выполнена надпись наименьшей плотности, при которой всплывает поплавок. Плотность определяют по тому всплывающему поплавку, против которого выполнена надпись с большей цифрой.

Определение плотности производят по положению поплавков через некоторое время после заполнения корпуса электролитом, что необходимо для выравнивания температуры электролита и поплавков. После этого поплавки займут определенное положение, т. е. опустятся или поднимутся.

Плотность электролита в проверяемых аккумуляторах батареи не должна отличатся более чем на 0,01 г/см³ (10 кг/м³), в противном случае батарею необходимо зарядить и произвести корректировку плотности электролита доливкой в аккумуляторы воды в случае, когда плотность будет больше нормы, и доливкой электролита плотностью 1,40 г/см³, когда она будет ниже нормы, предварительно отобрав из аккумуляторов нужное количество электролита. После доливки в аккумуляторы воды или электролита плотностью 1,40 г/см³ нужно продолжить заряд батареи в течение 25 – 30 мин для полного перемешивания электролита и снова измерить плотность его. Значения плотности электролита в аккумуляторах батареи в зависимости от климатического района эксплуатации и времени года приведены в табл. 2

Таблица 5. Нормы плотности электролита*

* Допускается отклонение плотности от приведенной не более +0,01 г/см³

Характеристики

Тип файла документ

Документы такого типа открываются такими программами, как Microsoft Office Word на компьютерах Windows, Apple Pages на компьютерах Mac, Open Office - бесплатная альтернатива на различных платформах, в том числе Linux. Наиболее простым и современным решением будут Google документы, так как открываются онлайн без скачивания прямо в браузере на любой платформе. Существуют российские качественные аналоги, например от Яндекса.

Будьте внимательны на мобильных устройствах, так как там используются упрощённый функционал даже в официальном приложении от Microsoft, поэтому для просмотра скачивайте PDF-версию. А если нужно редактировать файл, то используйте оригинальный файл.

Файлы такого типа обычно разбиты на страницы, а текст может быть форматированным (жирный, курсив, выбор шрифта, таблицы и т.п.), а также в него можно добавлять изображения. Формат идеально подходит для рефератов, докладов и РПЗ курсовых проектов, которые необходимо распечатать. Кстати перед печатью также сохраняйте файл в PDF, так как принтер может начудить со шрифтами.

Список файлов реферата
