При работе двигателя масло поступает внутрь оси /, проходит через выходные отверстия и направляется во внутреннюю полость ротора. Затем проходит через фильтрующую сетку 7, идет вниз и выпрыскивается под давлением из жиклеров I в корпус фильтра, под воздействием струй масла, направленных в противоположные стороны, создается реактивный момент, который вращает ротор, заполненный маслом. При этом под действием центробежных сил механические примеси, находящиеся в масле, оседают плотным слоем на стенках колпака 5 ротора. Очищенное масло, выпрыскиваемое жиклерами, стекает в масляный поддон двигателя. Частота вращения ротора фильтра достигает 5000...7000 мин4, что обеспечивает качественную очистку масла.

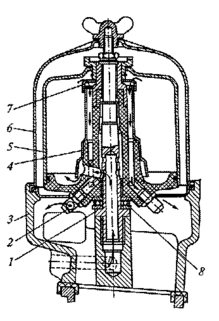

Рис. 6. Фильтр центробежной очистки масла: 1 – ось; 2 – жиклер; 3 – корпус; 4 – ротор; 5 – колпак; 6 – крышка; 7 – сетка; 8 – подшипник
На рис. 7 представлена смазочная система двигателя легкового автомобиля ГАЗ. Смазочная система комбинированная, с масляным радиатором и с закрытой вентиляцией картера двигателя. В смазочную систему входят масляный поддон 12, масляный насос 11 с редукционным клапаном 2 и маслоприемником 1, масляный фильтр 7, главная масляная магистраль 5, масляные каналы в головке и блоке цилиндров и в коленчатом вале, заливная горловина 6, маслоизмерительный стержень (щуп) и масляный радиатор 3 с краном 10, предохранительным клапаном 9 и соединительными шлангами. Давление масла в смазочной системе контролируется датчиком 4 указателя давления масла и датчиком 8 сигнализатора (лампы) аварийного давления. Масляный радиатор предназначен для охлаждения масла при больших скоростях движения и при эксплуатации автомобиля летом. Он установлен перед радиатором системы охлаждения двигателя и включается с помощью крана 10, предохранительный клапан 9 открывает проход масла в радиатор при давлении 0,07... 0,09 МПа. Масло из радиатора сливается по шлангу в масляный поддон.
Рис. 7. Смазочная система с масляным радиатором: 1 – маслоприемник; 2, 9 — клапаны; 3 — радиатор; 4, 8 — датчики; 5 — магистраль; 6 — горловина; 7 — фильтр; 10 — кран; 11 — насос; 12 — поддон
1.3 Вентиляция картера двигателя
Автомобили выделяют в окружающую среду много ядовитых веществ, из которых 65 % содержат отработавшие газы, 20% — картерные газы и 15% — пары топлива. Вентиляция картера двигателя и ее тип существенно влияют на количество выделяемых в окружающую среду токсичных веществ. Вентиляция картера двигателя предназначена для удаления картерных газов (состоящих из горючей смеси и продуктов сгорания), которые разжижают масло и образуют смолистые вещества и кислоты. Кроме того, картерные газы повышают давление в картере двигателя и вызывают утечку масла через уплотнения. На легковых автомобилях система вентиляции картера двигателя закрытого типа. Она обеспечивает за счет вакуума во впускном трубопроводе принудительное удаление картерных газов в цилиндры двигателя на догорание. В результате предотвращается попадание картерных газов в салон кузова автомобиля и уменьшается выброс ядовитых веществ в окружающую среду. При работе двигателя (рис. 8) картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора при холостом ходе и малых нагрузках двигателя газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора.
Рис. 8. Вентиляция картера двигателя: 1 — золотник; 2, 6 — шланги; 3 — воздушный фильтр; 4 — коллектор; 5 — пламегаситель; 7 — маслоотделитель; 8 – трубка
При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 из газов выделяется масло, которое по трубке 8 стекает в масляный поддон. Пламегаситель 5 исключает проникновение пламени в картер двигателя при вспышках в карбюраторе.
2. Система охлаждения
2.1 Назначение и характеристика
Системой охлаждения называется совокупность устройств, осуществляющих принудительный регулируемый отвод и передачу теплоты от деталей двигателя в окружающую среду.
Система охлаждения предназначена для поддержания оптимального температурного режима, обеспечивающего получение максимальной мощности, высокой экономичности и длительного срока службы двигателя.
При сгорании рабочей смеси температура в цилиндрах двигателя повышается до 2500 °С и в среднем при работе двигателя составляет 800...900°С. Поэтому детали двигателя сильно нагреваются, и если их не охлаждать, то будут снижаться мощность двигателя, его экономичность, увеличиваться изнашивание деталей и может произойти поломка двигателя.

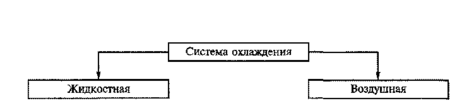

Рис. 9. Типы систем охлаждения
При чрезмерном охлаждении двигатель также теряет мощность, ухудшается его экономичность и возрастает изнашивание. Для принудительного и регулируемого отвода теплоты в двигателях автомобилей применяют два типа системы охлаждения (рис. 9). Тип системы охлаждения определяется теплоносителем (рабочим веществом), используемым для охлаждения двигателя. Применение в двигателях различных систем охлаждения зависит от типа и назначения двигателя, его мощности и класса автомобиля. В жидкостной системе охлаждения используются специальные охлаждающие жидкости — антифризы различных марок, имеющие температуру загустевания - 40 °С и ниже. Антифризы содержат антикоррозионные и антивспенивающие присадки, исключающие образование накипи. Они очень ядовиты и требуют осторожного обращения. По сравнению с водой антифризы имеют меньшую1 теплоемкость и поэтому отводят теплоту от стенок цилиндров двигателя менее интенсивно. Так, при охлаждении антифризом температура стенок цилиндров на 15...20°С выше, чем при охлаждении водой. Это ускоряет прогрев двигателя и уменьшает изнашивание цилиндров, но в летнее время может привести к перегреву двигателя. Оптимальным температурным режимом двигателя при жидкостной системе охлаждения считается такой, при котором температура охлаждающей жидкости в двигателе составляет 80 ...100 °С на всех режимах работы двигателя. Это возможно при условии, что с охлаждающей жидкостью уносится в окружающую среду 25...35 % теплоты, выделяющейся при сгорании топлива в цилиндрах двигателя. При этом в бензиновых двигателях величина отводимой теплоты больше, чем в дизелях. На рис. 10 приведена диаграмма распределения теплоты, выделяющейся при сгорании топлива в цилиндрах двигателей автомобилей при жидкостной системе охлаждения. Из диаграммы следует, что в механическую работу преобразуется 20...35% теплоты, уносится с отработавшими газами 35...40%, теряется на трение 5 % и уносится с охлаждающей жидкостью 25...35 % теплоты.
Рис. 10. Диаграмма распределения теплоты
По сравнению с воздушной жидкостная система охлаждения более эффективная, менее шумная, обеспечивает меньшую среднюю температуру деталей двигателя, улучшение наполнения цилиндров горючей смесью и более легкий пуск двигателя при низких температурах, а также использование жидкости для подогрева горючей смеси и отопления салона кузова автомобиля. Однако в системе возможно подтекание охлаждающей жидкости и имеется вероятность переохлаждения двигателя в зимнее время.
В двигателях автомобилей жидкостная система охлаждения получила наиболее широкое распространение. В воздушной системе охлаждения отвод теплоты от стенок камер сгорания и цилиндров двигателя осуществляется принудительно потоком воздуха, создаваемым мощным вентилятором. Для более интенсивного отвода теплоты от цилиндров и головок цилиндров они выполнены с оребрением. Вентилятор у V-образного двигателя установлен в развале между цилиндрами и приводится клиноре-менной передачей от шкива коленчатого вала. Двигатель сверху, с передней и задней сторон закрыт кожухами, направляющими потоки воздуха к наиболее нагреваемым частям двигателя. Вентилятор отсасывает воздух из внутреннего пространства, ограниченного развалом цилиндров. Поток воздуха, входящий снаружи в пространство между развалом цилиндров, проходит между ребрами цилиндров и головок и охлаждает их. На режиме максимальной мощности вентилятор потребляет 8 % мощности, развиваемой двигателем. Интенсивность воздушного охлаждения двигателей существенно зависит от организации направления потока воздуха и расположения вентилятора. В рядных двигателях вентиляторы располагают спереди, сбоку или объединяют с маховиком, а в V- образных — обычно в развале между цилиндрами. В зависимости от расположения вентилятора цилиндры охлаждаются воздухом, который нагнетается или просасывается через систему охлаждения. Оптимальным температурным режимом двигателя с воздушным охлаждением считается такой, при котором температура масла в смазочной системе двигателя составляет 70... 110°С на всех режимах работы двигателя. Это возможно при условии, что с охлаждающим воздухом рассеивается в окружающую среду до 35 % теплоты, которая выделяется при сгорании топлива в цилиндрах двигателя. Воздушная система охлаждения уменьшает время прогрева двигателя, обеспечивает стабильный отвод теплоты от стенок камер сгорания и цилиндров двигателя, более надежна и удобна в эксплуатации, проста в обслуживании, более технологична при заднем расположении двигателя, переохлаждение двигателя маловероятно. Однако воздушная система охлаждения увеличивает габаритные размеры двигателя, создает повышенный шум при работе двигателя, сложнее в производстве и требует применения более качественных горюче-смазочных материалов. Воздушная система охлаждения имеет ограниченное применение в двигателях.
2.2 Конструкция и работа жидкостной системы охлаждения

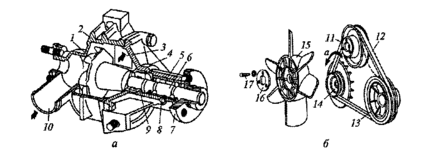

В двигателях автомобилей применяется закрытая (герметичная) жидкостная система охлаждения с принудительной циркуляцией охлаждающей жидкости. Внутренняя полость закрытой системы охлаждения не имеет постоянной связи с окружающей средой, а связь осуществляется через специальные клапаны (при определенном давлении или вакууме), находящиеся в пробках радиатора или расширительного бачка системы. Охлаждающая жидкость в такой системе закипает при 110... 120 °С. Принудительная циркуляция охлаждающей жидкости в системе обеспечивается жидкостным насосом. Система охлаждения двигателя состоит из рубашки охлаждения головки и блока цилиндров, радиатора, насоса, термостата, вентилятора, расширительного бачка, соединительных трубопроводов и сливных краников. Кроме того, в систему охлаждения входит отопитель салона кузова автомобиля. При непрогретом двигателе основной клапан термостата 19 (рис. 11) закрыт, и охлаждающая жидкость не проходит через радиатор 10. В этом случае жидкость нагнетается насосом 17 в рубашку охлаждения 8 блока и головки цилиндров двигателя. Из головки блока цилиндров через шланг 3 жидкость поступает к дополнительному клапану термостата и попадает вновь в насос. Вследствие циркуляции этой части жидкости двигатель быстро прогревается. Одновременно меньшая часть жидкости поступает из головки блока цилиндров в обогреватель (рубашку) впускного трубопровода двигателя, а при открытом кране — в отопитель салона кузова автомобиля.
Рис. 11. Система охлаждения двигателя: 1, 2, 3, 5, 15, 18 — шланги; 4 — патрубок; 6 — бачок; 7, 9 — пробки; 8 — рубашка охлаждения; 10 — радиатор; 11 — кожух; 12 — вентилятор; 13, 14 — шкивы; 16— ремень; 17— насос; 19 — термостат
При прогретом двигателе дополнительный клапан термостата закрыт, а основной клапан открыт. В этом случае большая часть жидкости из головки блока цилиндров попадает в радиатор, охлаждается в нем и через открытый основной клапан термостата поступает в насос. Меньшая часть жидкости, как и при непрогретом двигателе, циркулирует через обогреватель впускного трубопровода двигателя и отопитель салона кузова. В некотором интервале температур основной и дополнительный клапаны термостата открыты одновременно, и охлаждающая жидкость циркулирует в этом случае по двум направлениям (кругам циркуляции). Количество циркулирующей жидкости в каждом круге зависит от степени открытия клапанов термостата, чем обеспечивается автоматическое поддержание оптимального температурного режима Двигателя. Расширительный бачок 6, заполненный охлаждающей жидкостью, сообщается с атмосферой через резиновый клапан, Установленный в пробке 7 бачка. Бачок соединен шлангом с наливной горловиной радиатора, которая имеет пробку 9 с клапанами. Бачок компенсирует изменения объема охлаждающей жидкости, и в системе поддерживается постоянный объем циркулирующей жидкости. Для слива охлаждающей жидкости из системы охлаждения имеются два сливных отверстия с резьбовыми пробками, одно из которых находится в нижнем бачке радиатора, а другое в блоке цилиндров двигателя. Температура жидкости в системе контролируется указателем, датчик которого установлен в головке блока цилиндров двигателя. Жидкостный насос обеспечивает принудительную циркуляцию жидкости в системе охлаждения двигателя. На двигателях автомобилей применяют лопастные насосы центробежного типа (рис. 12). Вал 6 насоса установлен в отлитой из алюминиевого сплава крышке 4 в двухрядном неразборном подшипнике 5. Подшипник размещен и зафиксирован в крышке стопорным винтом 8. На одном конце вала напрессована литая чугунная крыльчатка 1, а на другом конце — ступица 7и шкив 11 вентилятора 15. При вращении вала насоса охлаждающая жидкость через патрубок 10 поступает к центру крыльчатки, захватывается ее лопастями, отбрасывается к корпусу 2 насоса под действием центробежной силы и через окно 3 в корпусе направляется в рубашку охлаждения блока цилиндров двигателя. Уплотнительное устройство Р, состоящее из самоподжимной манжеты и графитокомпозитного кольца, установленное на валу насоса, исключает попадание жидкости в подшипник вала. Привод насоса и вентилятора осуществляется клиновым ремнем 12 от шкива 13, который установлен на переднем конце коленчатого вала двигателя. С помощью этого ремня также вращается шкив 14 генератора. Нормальную работу насоса и вентилятора обеспечивает правильное натяжение ремня. Натяжение ремня регулируют путем перемещения генератора в сторону от двигателя (показано на рис. 12 стрелкой а). Насос корпусом 2, отлитым из алюминиевого сплава, крепится к фланцу блока цилиндров в передней части двигателя.
