На корпусе распределителя зажигания установлены конденсатор 3 и вакуумный регулятор 4. Конденсатор предохраняет контакты прерывателя от обгорания и увеличивает ток высокого напряжения во вторичной обмотке катушки зажигания. Он подсоединен параллельно контактам прерывателя. Вакуумный регулятор автоматически изменяет угол опережения зажигания в зависимости от нагрузки на двигатель или разрежения под дроссельными заслонками карбюратора. При увеличении нагрузки на двигатель в полости, находящейся между диафрагмой 5 и крышкой 6 соединенной с корпусом дроссельных заслонок, возрастает разрежение. Диафрагма, преодолевая сопротивление пружины 7, прогибается и через тягу 8 поворачивает подвижную пластину 19 с контактами 20 относительно кулачка 18 прерывателя, изменяя при этом угол опережения зажигания. Распределитель зажигания устанавливается вертикально в левой передней части двигателя, и его вал приводится во вращение с помощью шестерни от вала привода масляного насоса, который, в свою очередь, приводится цепной передачей от коленчатого вала двигателя.

Рис. 11. Распределитель зажигания:

1 — вал; 2 — корпус; 3 — конденсатор; 4 — регулятор; 5 — диафрагма; 6, 12 — крышки; 7, 15 — пружины; 8 — тяга; 9, 16, 19 — пластины; 10 — ротор; 11, 13, 14— электроды; 17 — грузик; 18— кулачок; 20 — контакты

Аналогичное устройство имеет распределитель зажигания контактно-транзисторной системы.

В бесконтактной системе зажигания применяют датчик — распределитель зажигания (рис. 12), который подает управляющие импульсы низкого напряжения в электронный коммутатор и распределяет импульсы высокого напряжения по свечам зажигания.

Датчик-распределитель — четырехискровой, с вакуумным и центробежным регуляторами угла опережения зажигания, имеет встроенный бесконтактный микроэлектронный датчик. В корпусе 13 датчика-распределителя, отлитом из алюминиевого сплава, установлен вал 15 привода замыкателя 9, ротора 5 распределителя и центробежного регулятора угла опережения зажигания. Вал вращается во втулке и шаровом вкладыше из спеченных материалов, которые пропитаны маслом. Втулка 17 запрессована в корпусе датчика-распределителя и уплотнена манжетой 14, а шаровая опора 21 установлена в держателе 7, закрепленном в корпусе 13. В держателе также установлен подшипник 22 подвижной пластины 8, на которой закреплен бесконтактный микроэлектронный датчик 21, состоящий из постоянного магнита, пластины полупроводника и интегральной схемы. Датчик имеет щелевую конструкцию. С одной стороны щели расположен чувствительный элемент, а с другой стороны — постоянный магнит. В щели датчика 21 находится замыкатель 9— стальной цилиндрический экран с четырьмя прорезями. Замыкатель жестко соединен с втулкой ведомой пластины 10 центробежного регулятора угла опережения зажигания и вращается вместе с ней. При вращении замыкатель периодически перекрывает магнитный поток, действующий на чувствительный элемент датчика, и датчик подает импульсы в электронный коммутатор, который преобразует их в импульсы тока в первичной обмотке катушки зажигания. Пластмассовая крышка 2 датчика-распределителя имеет центральный электрод 1 и четыре боковых электрода 3. Центральный электрод связан с катушкой зажигания, а боковые электроды со свечами зажигания. Крышка крепится к корпусу датчика-распределителя тремя винтами 4. Между корпусом и крышкой установлен защитный экран 6. Ведущая пластина 12 центробежного регулятора угла опережения зажигания закреплена на валу 15 и связана пружинами с ведомой пластиной 10.

Рис. 12. Датчик — распределитель зажигания:

1, 3 — электроды; 2 — крышка; 4 — винт; 5 — ротор; 6 — экран; 7 — держатель; 8, 10, 12 — пластины; 9 — замыкатель; 11 — грузик; 13 — корпус; 14— манжета; 15 — вал; 16 — муфта; 17 — втулка; 18 — регулятор; 19 — диафрагма; 20 — тяга; 21 — датчик; 22 – подшипник; 23 — опора

На ведущей пластине на осях установлены грузики 11. Ведомая пластина, связанная с замыкателем 9, может поворачиваться вместе с ним на валу 15 в небольших пределах. При работе центробежного регулятора ведомая пластина поворачивает замыкатель относительно датчика и автоматически изменяет угол опережения зажигания в зависимости от частоты вращения коленчатого вала двигателя. На корпусе датчика-распределителя закреплен вакуумный регулятор 18 угла опережения зажигания. Его диафрагма 19 через тягу 20 щарнирно связана с подвижной пластиной 8, на которой установлен датчик 21. При работе вакуумного регулятора датчик вместе с подвижной пластиной поворачивается относительно замыкателя. При этом автоматически изменяется угол опережения зажигания в зависимости от нагрузки на двигатель или разрежения под дроссельными заслонками карбюратора. Датчик –– распределитель зажигания устанавливается горизонтально в задней части двигателя. Его вал приводится во вращение от распределительного вала через муфту 16, выступ которой входит в паз хвостовика распределительного вала.

Коммутатор контактно-транзисторной системы зажигания предназначен для выключения цепи тока низкого напряжения при размыкании контактов прерывателя. Транзисторный коммутатор (рис. 13) имеет корпус 1, отлитый из алюминиевого сплава, который для лучшего охлаждения оснащен ребрами.

Транзистор 4 размещен в специальном колодце 5, а остальные элементы — внутри корпуса коммутатора. Электролитический конденсатор 6 и импульсный трансформатор 3 расположены отдельно. Остальные элементы объединены в общий блок 2, залитый компаундной массой и снабженный теплоотводом 8. Снизу коммутатор закрыт металлическим дном 7, которое крепится к корпусу заклепками.

Рис. 13. Коммутатор:

1 — корпус; 2 — блок; 3 — трансформатор; 4— транзистор; 5 — колодец; б — конденсатор; 7 — дно; 8 — теплоотвод

Коммутатор бесконтактной системы зажигания преобразует управляющие импульсы бесконтактного микроэлектронного датчика в импульсы тока в первичной обмотке катушки зажигания. В системах применяют электронный коммутатор. При прохождении положительного импульса от бесконтактного датчика, когда напряжение достигает максимального значения, выходной транзистор коммутатора открывается, и по первичной обмотке катушки зажигания проходит ток. В момент, когда напряжение на выходе датчика падает до минимального, выходной транзистор коммутатора закрывается, разрывая цепь первичной обмотки катушки зажигания, и в ее вторичной обмотке индуктируется импульс высокого напряжения.

Свеча зажигания обеспечивает получение электрической искры в цилиндре двигателя. В контактной системе зажигания двигателей применяются неразборные свечи.

В стальном корпусе 5 (рис. 14) завальцован сердечник, представляющий собой керамический (из силумина) изолятор 2, внутри которого размещены контактный стержень 1 и центральный электрод Я

Контактный стержень залит в изоляторе токопроводным стеклогерметиком 4, исключающим прорыв газов через изолятор. На резьбу верхнего конца стержня навертывается контактная втулка для присоединения наконечника провода высокого напряжения. Корпус свечи в верхней части имеет шестигранник 3 под ключ, а в нижней части — наружную резьбу 8, с помощью которой свеча крепится к головке блока цилиндров. К корпусу присоединен боковой электрод 10. Уплотнительное кольцо 7 из мягкого железа исключает утечку газов из цилиндра двигателя через резьбу корпуса свечи. Медная шайба 6, герметизирующая зазор между корпусом и изолятором, одновременно отводит теплоту от изолятора к корпусу, поддерживая температуру теплового конуса (юбки) изолятора в определенных пределах (500...600°С), что необходимо для нормальной работы двигателя.

Свечи зажигания маркируются, например А17ДВ. Буквы и цифры в маркировке свечи означают: А — резьба М14х 1,25; 17 — калильное число; Д — длина резьбы, равна 19 мм; В — нижняя часть изолятора выступает из корпуса.

В контактно-транзисторной и бесконтактной системах зажигания двигателя применяют неразборные свечи. Они отличаются формой изолятора, увеличенной толщиной бокового электрода и наличием антикоррозийного покрытия корпуса. Все это повышает надежность их работы при более высоких напряжениях и увеличивает долговечность.

Рис. 14. Свеча зажигания:

1 — стержень; 2 — изолятор; 3 — шестигранник; 4 — стеклогерметик; 5 — корпус; 6 — шайба; 7 — кольцо; 8 — резьба; 9, 10 – электроды

Свечи и катушка зажигания соединены с распределителем зажигания проводами высокого напряжения. Эти провода имеют распределенные по длине сопротивления для уменьшения радиопомех, создаваемых системой зажигания во время работы. Кроме этого, провода высокого напряжения системы зажигания двигателя в наконечниках свечей зажигания имеют помехоподавительные сопротивления.

Выключатель зажигания обеспечивает включение и выключение системы зажигания, стартера, контрольно-измерительных и других приборов. На легковых автомобилях применяют выключатели зажигания с противоугонным устройством.

Выключатели зажигания, применяемые на легковых автомобилях, имеют также специальное блокировочное устройство против повторного включения стартера без предварительного выключения зажигания. Блокировочное устройство предохраняет стартер от случайного включения при работающем двигателе, которое может привести к поломке привода стартера.

2.4 Система освещения

Система освещения обеспечивает работу автомобиля в условиях плохой видимости (ночью, в тумане и т.п.). Она включает в себя наружное и внутреннее освещение. В систему освещения входят фары, передние и задние фонари, фонари освещения номерного знака, плафоны освещения салона, лампы освещения комбинации приборов и отделения двигателя, предохранители и выключатели.

Фары освещают дорогу перед автомобилем в условиях плохой видимости. На автомобилях применяется двухфарная система освещения. Фара (рис. 15) — круглая. В корпусе 5 фары установлен держатель 6 с пружинами 8 оптического элемента 1.

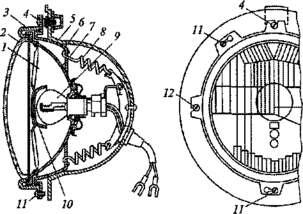

Рис. 3.15. Фара:

1 — оптический элемент; 2 — рассеиватель; 3 — ободок; 4, 11, 12 — винты; 5 — корпус; 6 — держатель; 7 — отражатель; 8 — пружина; 9 — лампа; 10 — экран

Оптический элемент фары, состоящий из отражателя 7, рассеивателя 2, лампы 9 и экрана 10, крепится к держателю ободком 3 с помощью винтов 11. Лампа фары — двухнитевая, мощностью 45 Вт для дальнего света и 40 Вт для ближнего света. Экран 10, установленный перед лампой, задерживает прямой свет от нитей лампы и создает четкую верхнюю границу пучка ближнего света. Это обеспечивает хорошее освещение дороги перед автомобилем и уменьшает возможность ослепления водителей встречных транспортных средств. Винты 4 и 12 позволяют изменять положение держателя 6, а вместе с ним и оптического элемента 1 в вертикальной и горизонтальной плоскостях при регулировке света фар. Винты ввертываются в пластмассовые гайки, препятствующие их самоотвертыванию. Гайки закреплены в корпусе фары.

Блок-фара (рис.16, а) — прямоугольная, объединяет в себе фару, боковой указатель поворота и габаритный фонарь. Блок-фара имеет пластмассовый корпус 2, к которому спереди приклеен стеклянный рассеиватель 1.
