На автомобилях с бензиновыми двигателями в зависимости от их назначения и класса применяются различные системы зажигания (рис. 6).

Рис. 6. Типы систем зажигания

В контактную систему зажигания (рис. 7, а) входят: катушка 6 зажигания; распределитель 1 зажигания, состоящий из прерывателя тока низкого напряжения и распределителя тока высокого напряжения; свечи 3 зажигания; провода 2 и 5 высокого напряжения и выключатель 4 зажигания.

Схема системы зажигания (рис. 7, б) состоит из двух электрических цепей: цепи низкого напряжения (первичной) и цепи высокого напряжения (вторичной). В первичную цепь входят выключатель зажигания 4, дополнительное сопротивление 17, первичная обмотка 16 катушки зажигания 6, прерыватель 14 цепи низкого напряжения и конденсатор 13.

Рис. 7. Контактная система зажигания: а — устройство; б — схема; 1,9— распределители; 2, 5 — провода; 3 — свеча; 4 — выключатель; 6 — катушка; 7, 11, 12 — контакты; 8 — ротор; 10 — кулачок; 13 —конденсатор; 14 — прерыватель; 15, 16 — обмотки; 17 — сопротивление

Во вторичную цепь входят вторичная обмотка 15 катушки зажигания, распределитель 9 тока высокого напряжения и свечи зажигания. При включенном выключателе зажигания и замкнутых контактах 11 и 12 прерывателя тока низкого напряжения по первичной цепи проходит ток от аккумуляторной батареи или генератора. Проходя по первичной обмотке катушки зажигания, ток создает сильное магнитное поле. При размыкании контактов прерывателя 14 (кулачок 10 набегает выступом на рычажок с контактом 12) прерывается ток в цепи низкого напряжения, созданное магнитное поле исчезает. При этом магнитное поле пересекает вторичную обмотку катушки зажигания, и в ней индуктируется ток высокого напряжения. Ток высокого напряжения подводится к ротору 8 распределителя зажигания, который вращается вместе с кулачком 10. В момент размыкания контактов прерывателя ток высокого напряжения поступает к одному из контактов /распределителя зажигания, которые соединены со свечами зажигания 3. Искровой разряд между электродами свечи зажигания происходит в том цилиндре, в котором в это время заканчивается сжатие рабочей смеси, т.е. в последовательности, соответствующей порядку работы двигателя.

Контактная система зажигания не обеспечивает надежной работы двигателей автомобилей при увеличении у них числа цилиндров, степени сжатия и максимальной частоты вращения коленчатого вала. Для обеспечения надежной работы таких двигателей Необходимо увеличивать силу тока в первичной цепи системы зажигания (цепи низкого напряжения), что невозможно из-за снижения срока службы контактов прерывателя, вследствие их обгорания.

Контактно-транзисторная система зажигания по сравнению с контактной системой обеспечивает более надежную работу двигателя, повышает его срок службы и приемистость, облегчает пуск, уменьшает расход топлива, износ свечей зажигания и контактов прерывателя. Она увеличивает ток высокого напряжения более чем на 25 %, а также энергию и длительность искрового разряда (почти в 2 раза), что способствует более полному сгоранию даже обедненной рабочей смеси в цилиндрах двигателя.

В контактно-транзисторную систему зажигания входят: катушка зажигания; распределитель зажигания, включающий прерыватель тока низкого напряжения и распределитель тока высокого напряжения; свечи зажигания; транзисторный коммутатор, провода высокого напряжения и выключатель зажигания.

Основной особенностью контактно-транзисторной системы зажигания (рис. 8) является то, что транзисторный коммутатор 5, включенный в первичную цепь между катушкой зажигания и контактами 4 прерывателя, разгружает контакты. В связи с этим отпадает необходимость в искрогасящем конденсаторе. Работает система следующим образом. При включенном выключателе 4 зажигания после замыкания контактов 4 прерывателя транзистор коммутатора 5 открывается, и по первичной обмотке 7 катушки зажигания будет протекать ток. В момент размыкания контактов прерывателя транзистор коммутатора запирается. Ток в первичной цепи резко уменьшается, и во вторичной обмотке 6 катушки зажигания создается ток высокого напряжения. Он подводится к ротору 2 распределителя 3 зажигания, который распределяет ток высокого напряжения по свечам 1 зажигания в соответствии с порядком работы двигателя.

Рис. 8. Схема контактно-транзисторной системы зажигания:

1 — свеча; 2 — ротор; 3 — распределитель; 4 — контакты; 5 — коммутатор; 6,7— обмотки; 8 — выключатель

Бесконтактная система зажигания обеспечивает надежную работу двигателя, так как позволяет получить стабильное искрообразование в свечах зажигания и более устойчивое воспламенение рабочей смеси на различных режимах работы двигателя. Основной особенностью этой системы зажигания является ее бесконтактный датчик, не подверженный механическим износам. Поэтому момент зажигания с увеличением пробега автомобиля в бесконтактной системе не меняется и система не требует обслуживания в процессе эксплуатации.

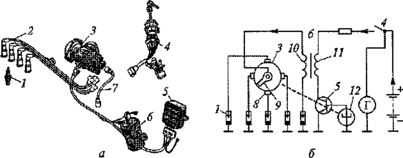

Рис. 9. Бесконтактная система зажигания:

а — устройство; б — схема; 1 — свеча; 2,1 — провода; 3 — датчик-распределитель; 4 — выключатель; 5 — коммутатор; 6 — катушка; 8 — контакт; 9 — ротор; 10, 11 — обмотки; 12 — датчик

В бесконтактную систему зажигания (рис. 9, а) входят: катушка 6 зажигания; датчик — распределитель зажигания 3, состоящий из бесконтактного микроэлектронного датчика и распределителя тока высокого напряжения; свечи 1 зажигания; электронный коммутатор 5; провода 2 и 7 высокого напряжения и выключатель 4 зажигания.

Принципиальная схема бесконтактной системы зажигания представлена на рис. 9, б.

При включенном выключателе зажигания 4 ток низкого напряжения поступает к электронному коммутатору 5 и к бесконтактному микроэлектронному датчику 12, находящемуся в датчике — распределителе зажигания 3. Распределительный вал двигателя вращает вал датчика-распределителя, и бесконтактный датчик 12 подает импульсы в коммутатор 5, который преобразует их в импульсы тока в первичной обмотке 11 катушки зажигания 6. Ток, проходящий по первичной обмотке катушки зажигания, создает магнитное поле. В момент прерывания тока магнитное поле резко сокращается, и во вторичной обмотке 10 катушки зажигания индуктируется ток высокого напряжения. Ток высокого напряжения поступает к вращающемуся ротору 9 распределителя зажигания и от него к одному из контактов 8 распределителя, соединенных со свечами зажигания 1. Искровой разряд между электродами свечи зажигания воспламеняет рабочую смесь в цилиндрах в соответствии с порядком работы двигателя.

При обслуживании бесконтактной электронной системы зажигания, обладающей высокой энергией, нельзя при работающем Двигателе касаться приборов системы зажигания и проверять их работоспособность на искру между наконечниками проводов свечей зажигания и массой автомобиля. Это может привести к серьезным травмам, повреждению приборов системы зажигания и выходу самой системы из строя.

2.3 Конструкции приборов системы зажигания

Конструкции приборов системы зажигания требуют более подробного рассмотрения.

Катушка зажигания преобразует ток низкого напряжения 12 В в ток высокого напряжения, который может достигать 16... 20 кВ в контактной системе зажигания и 20... 25 кВ в контактно-транзисторной и бесконтактной системах зажигания. В контактной системе зажигания применяется катушка зажигания, показанная на рис. 10.

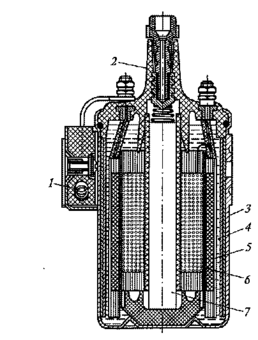

Рис. 10. Катушка зажигания:

1 — сопротивление; 2 — крышка; 3 — корпус; 4 — масло; 5, 6— обмотки; 7 — сердечник

На сердечнике 7 катушки зажигания, состоящем из тонких листов электротехнической стали, намотана вторичная обмотка 6, которая имеет большое число витков (21000) медного изолированного провода диаметром 0,07 мм. Первичная обмотка 5 имеет 308 витков медного изолированного провода диаметром 0,57 мм. Внутренняя полость отлитого из алюминиевого сплава корпуса 3 заполнена трансформаторным маслом 4, улучшающим охлаждение и изоляцию обмоток катушки зажигания. В пластмассовой крышке 2 катушки имеются выводы первичной и вторичной обмоток. Снаружи корпуса катушки находится дополнительное сопротивление 1, последовательно включенное с первичной обмоткой и автоматически регулирующее в обмотке ток в зависимости от частоты вращения коленчатого вала двигателя. Катушка зажигания размещается в подкапотном пространстве отделения двигателя. Она крепится болтами к кузову автомобиля.

Аналогичное устройство имеет катушка зажигания, применяемая в других системах зажигания. Отличие состоит в обмоточных данных (более низкое сопротивление первичной обмотки и большее число витков у вторичной обмотки и др.). Кроме того, в конструкции предусмотрена защита катушки зажигания от взрыва при отказе коммутатора.

Распределитель зажигания обеспечивает замыкание и размыкание цепи тока низкого напряжения и распределение по цилиндрам двигателя тока высокого напряжения.

В контактной системе зажигания применяют распределитель зажигания с центробежным и вакуумным регуляторами угла опережения зажигания (рис. 11).

Он состоит из прерывателя и распределителя, установленных в одном общем корпусе 2, отлитом из алюминиевого сплава. В корпусе распределителя также установлен вал 7 привода кулачка 18 прерывателя, ротора 10 распределителя и центробежного регулятора, автоматически изменяющего угол опережения зажигания в зависимости от частоты вращения коленчатого вала двигателя. При вращении вала 1 кулачок 18 размыкает контакты 20 прерывателя. Вместе с валом вращаются ротор 10 и центробежный регулятор. Грузики 17 центробежного регулятора — металлокерамические, установлены на осях на опорной пластине 9, которая связана с кулачком 18 прерывателя. По мере увеличения частоты вращения вала распределителя зажигания под действием центробежных сил грузики расходятся, упираются в пластину 16, преодолевают сопротивление пружин 15 и поворачивают кулачок прерывателя относительно вала, изменяя угол опережения зажигания. Крышка 12 распределителя зажигания имеет четыре боковых электрода 11 и центральный электрод 13. Боковые электроды связаны со свечами зажигания, а центральный электрод — с катушкой зажигания проводами высокого напряжения, которые имеют распределенные по длине сопротивления для уменьшения радиопомех, создаваемых системой зажигания. Ток высокого напряжения через центральный электрод поступает к электроду 14 вращающегося ротора 10, состоящему из сопротивления для подавления радиопомех, центрального и наружного контактов. От электрода ротора ток подводится к боковым электродам 11 в соответствии с порядком работы двигателя.
